RE 109, RE 119, RE 129 PLUS

pyccкий

12

В качестве альтернативы

держатель (1) может также крепиться

к рукоятке.

RE 129 PLUS

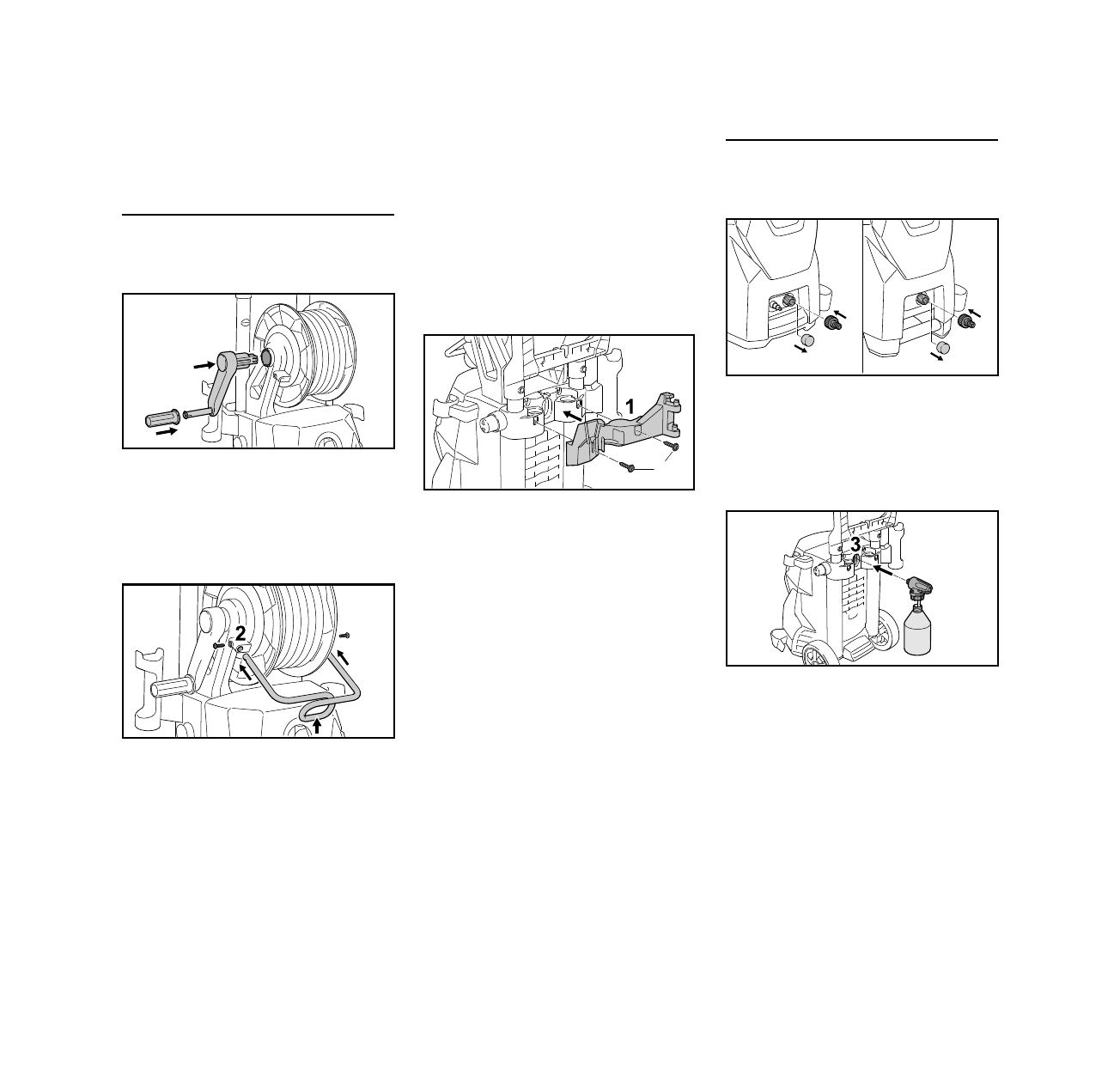

Поворотная ручка барабана для

шланга

N

Поворотную рукоятку (1)

насадить на кривошип (2)

N

Зафиксировать кривошип (2) в

гнезде (3) барабана для шланга

Установить направляющую скобу

N

Направляющую скобу (1) с

вводом шланга, направленным

вниз, вставить в крепления (2)

N

Закрепить направляющую

скобу (1) обоими болтами (3)

N

Провести шланг высокого

давления через ввод

шланга (стрелка)

Держатель для плоского шланга в

кассете
Плоский шланг в кассете

поставляется в качестве специальной

принадлежности.
Держатель для плоского шланга в

кассете в зависимости от страны

либо входит в объем поставки либо

поставляется как специальная

принадлежность.

N

Закрепить держатель (1) для

плоского шланга в кассете с

помощью поставляемых вместе с

ним болтов (2)

Все модификации

Соединительный патрубок на

системе подачи воды

N

Снять защитный колпачок (1) на

стороне подачи воды

N

Навернуть соединительный

патрубок (2) и затянуть вручную

Набор для опрыскивания

N

Навинтить насадку (1) на бутылку

для моющего средства (2)

N

Набор для распыления

установить в крепление (3) на

регулирующем компоненте

3

1

2

2013BA003 KN

1

2013BA004 KN

3

3

2013BA005 KN

2

1

2

2

1

2013BA006 KN

2013BA007 KN

2

1
