RE 109, RE 119, RE 129 PLUS

українська

48

за своїми характеристиками

оптимально підходять для

агрегату та відповідають

вимогам користувача.
Компанія STIHL рекомендує

для проведення робіт з

технічного обслуговування

та ремонту звертатись до

спеціалізованого

дилера STIHL.

Спеціалізовані

дилери STIHL регулярно

проходять навчання та

отримують технічну

інформацію.

Перед першим введенням в

експлуатацію повинні бути монтовані

різні комплектуючі.

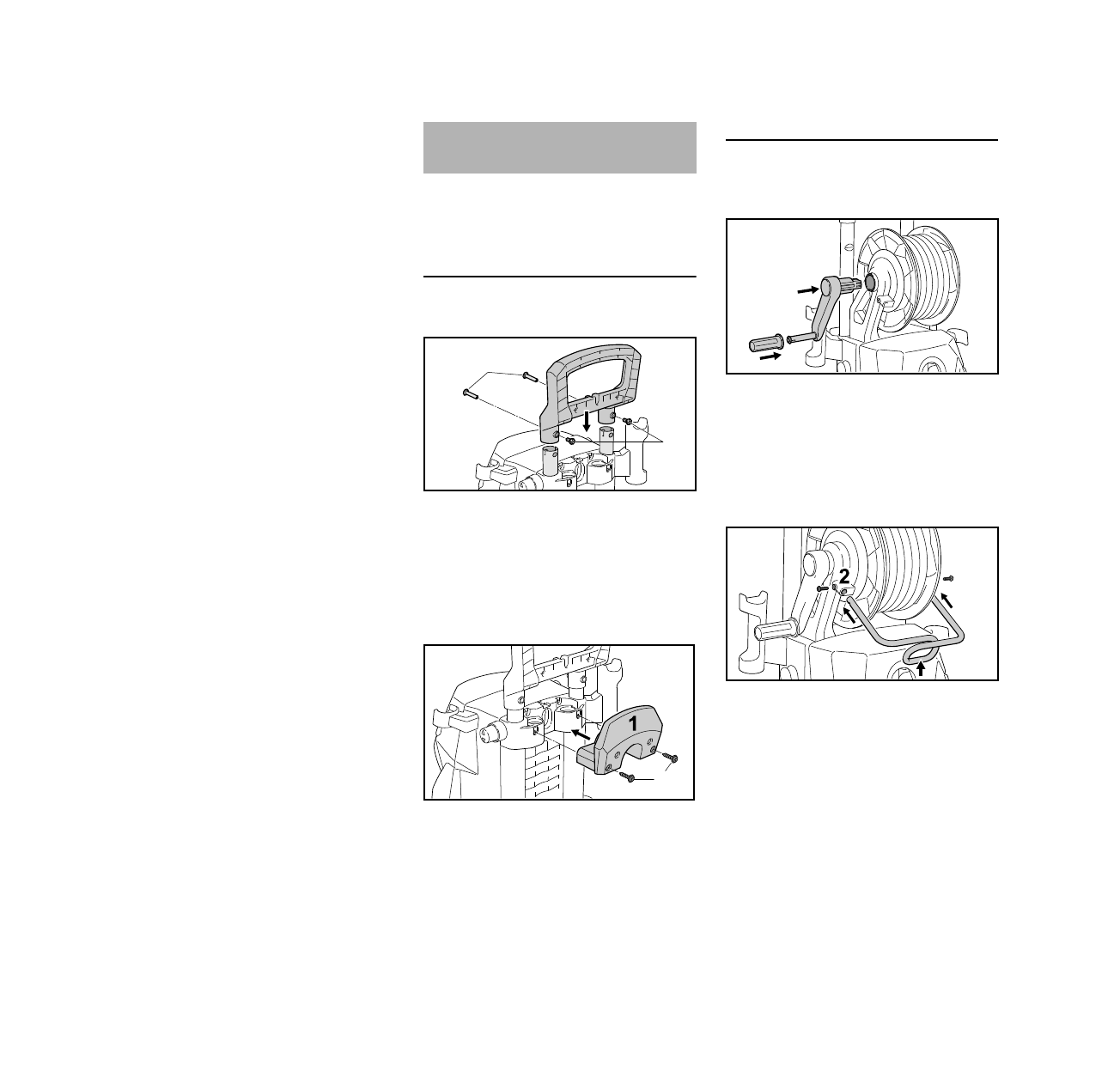

RE 109, 119

Рукоятка

N

Рукоятку (1) ввести зверху у

телескопічні шини

N

Рукоятку (1) закріпити за

допомогою обох різьбових

втулок (2) та гвинтів (3)

Тримач для високонапірного шлангу

N

Тримач (1) для високонапірного

шлангу закріпити гвинтами (2)

У якості альтернативного варіанту

тримач (1) можна закріпити також на

рукоятці.

RE 129 PLUS

Кривошипна рукоятка барабану для

шлангу

N

Поворотну рукоятку (1) одягти на

кривошипну рукоятку (2)

N

Кривошипну рукоятку (2)

зафіксувати у кріпленні (3)

барабану для шлангу

Монтувати направляючу скобу

N

Направляючу скобу (1) разом із

вводом шлангу у напрямку вниз

встановити у кріпленнях (2)

N

Направляючу скобу (1)

зафіксувати обома гвинтами (3)

N

Високонапірний шланг провести

через ввід шлангу (стрілка)

Тримач для плаского шлангу у касеті
Плаский шланг у касеті поставляється

як спеціальне приладдя.

Комплектація пристрою

2013BA001 KN

1

2

3

2013BA002 KN

2

3

1

2

2013BA003 KN

1

2013BA004 KN

3

3
