RE 109, RE 119, RE 129 PLUS

pyccкий

15

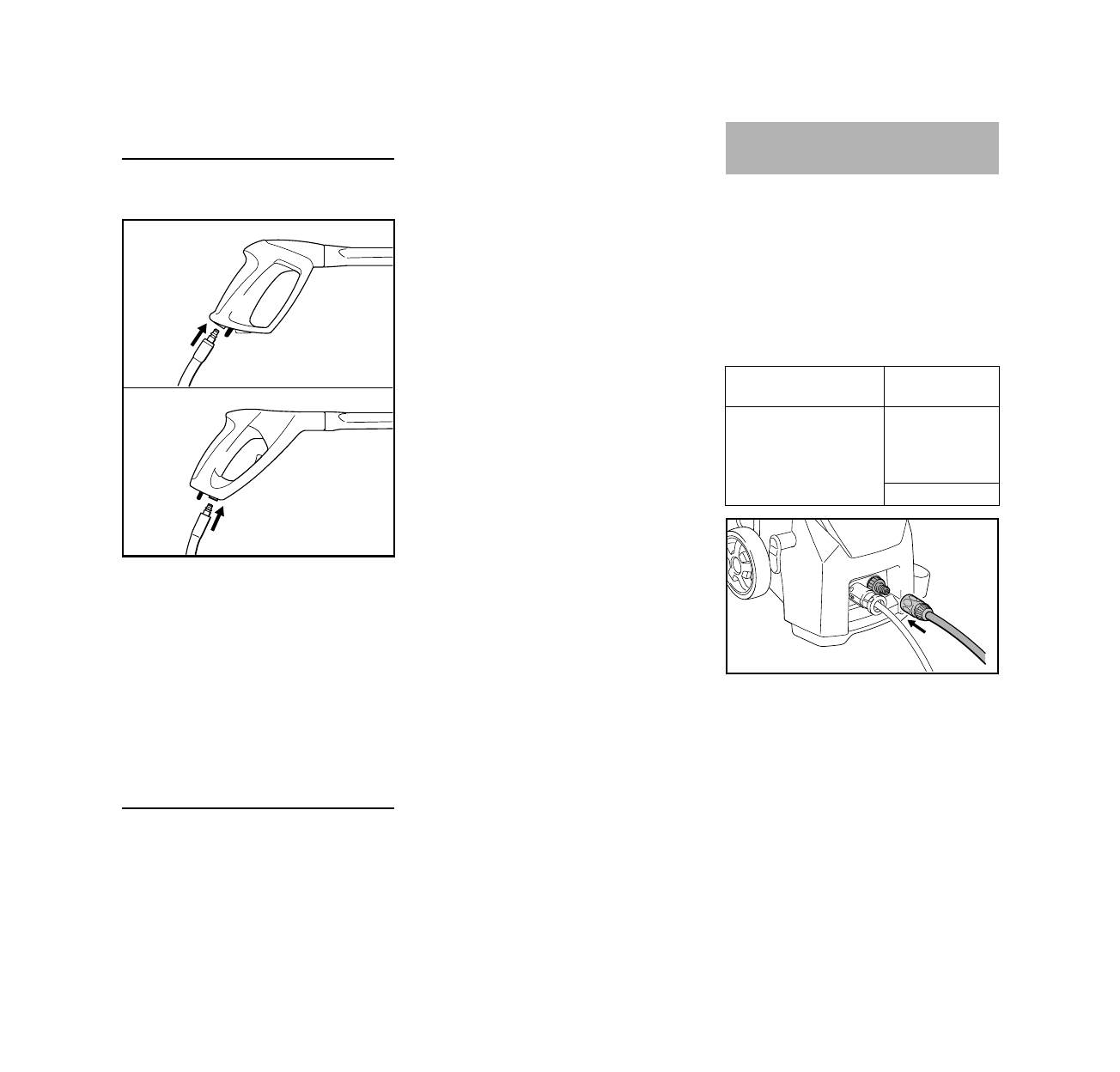

Высоконапорный шланг на

пистолете-распылителе

Монтаж

N

Соединительный патрубок (3)

высоконапорного шланга

вставить в крепление пистолета-

распылителя (4) до фиксации

Демонтаж

N

Привести в действие стопорный

рычаг (5) и извлечь

соединительный патрубок (3) из

крепления пистолета-

распылителя (4)

Удлинение высоконапорного шланга

Всегда следует использовать только

удлинитель высоконапорного шланга

– см. "Специальные принадлежности"

N

Удлинитель шланга высокого

давления соединить между

шлангом высокого давления и

пистолетом-распылителем

N

Подсоединить шланг для подачи

воды

Во избежание попадания в

устройство песка и других

загрязнений, а также для удаления

воздуха из шланга для подачи воды

промыть его небольшим количеством

воды перед подсоединением к

устройству.

N

Поставить муфту (1) на патрубок

шланга (2)

N

Открыть водопроводный кран

Для выпуска воздуха из системы:

N

Активизировать пистолет-

распылитель (без струйной

трубки), пока не начнет вытекать

равномерная струя воды

4

3

5

3

4

5

2013BA0013 KN

RE 109

RE 119
RE 129 PLUS

Подсоединение

водоснабжения

Диаметр шланга для

подачи воды:

1/2"

Длина шланга для

подачи воды:

мин. 10 м (для

перехвата

импульсов

давления)
макс. 25 м

2

1

2013BA014 KN
