УВАГА

Може  призвести  до  пошкодження  пристроїв  Side-by-Side

через накопичення конденсату!*

Деякі  прилади  можуть  бути  встановлені  поруч  у  вигляді

комбінації Side-by-Side.

Якщо  ваш  пристрій  можна  встановлювати  впритул  до

інших охолоджувальних пристроїв (SBS):

u

встановити  комбінацію  SBS  відповідно  до  вкладеного

аркуша.

Якщо розташування пристроїв задане попередньо:

u

не переставляйте дверцята.

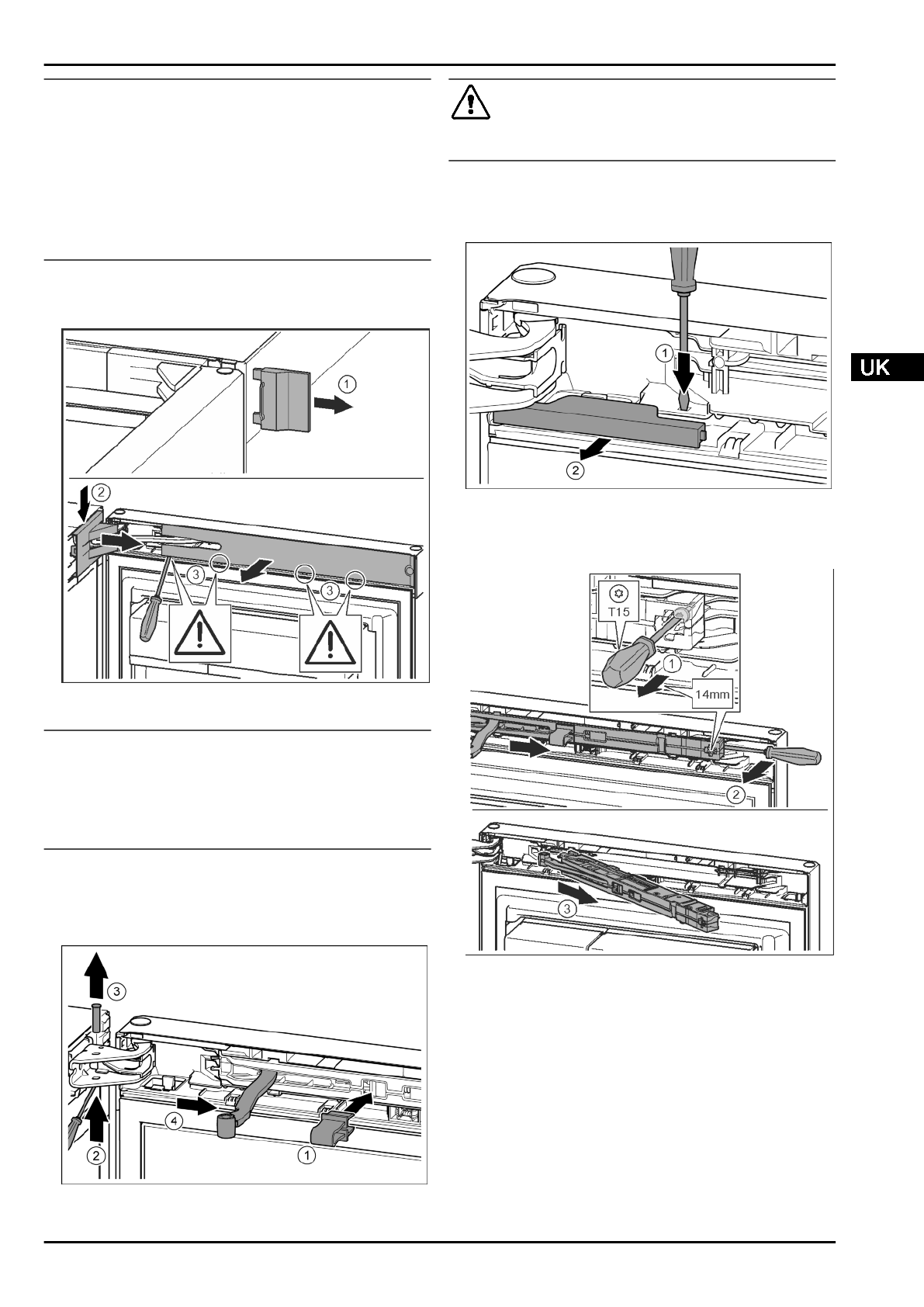

4.3.1 Знімання демпфера*

Для пристроїв з демпфером:*

Fig. 7

u

Відкрийте дверцята.

УВАГА

Може призвести до пошкодження пристроїв!

Якщо  пошкоджено  прокладку,  дверцята  зачиняються  не

правильно  і  температура  охолодження  недостатньо

низька.

u

Не  можна  пошкоджувати  прокладку  за  допомогою

викрутки!

u

Зніміть зовнішню кришку.

 Fig. 7 (1)

u

Звільніть  і  ослабте  кришку  опорного  кронштейна.

Зніміть кришку опорного кронштейна.

 Fig. 7 (2)

u

За допомогою шліцевої викрутки звільніть від фіксатора

та поверніть убік накладку.

 Fig. 7 (3)

Fig. 8

ОБЕРЕЖНО

Небезпека роздавлювання шарніром, що складається!

u

Зафіксуйте запобіжник.

u

Зафіксуйте запобіжник в отворі.

 Fig. 8 (1)

u

Виштовхніть палець за допомогою викрутки.

 Fig. 8 (2)

u

Вийміть гвинт рухом нагору.

 Fig. 8 (3)

u

Поверніть шарнір у напрямку дверцят.

 Fig. 8 (4)

Fig. 9

u

За  допомогою  шліцевої  викрутки  притисніть  накладку.

Fig. 9 (1)

u

Витягніть кришку з фіксатора.

 Fig. 9 (2)

Fig. 10

u

За  допомогою  викрутки  Т15  ослабте  гвинт  на  демпфер-

ному вузлі приблизно на 14 мм.

 Fig. 10 (1)

u

Переміщаючи  викрутку  з  боку  ручки  за  демпферний

вузол, поверніть уперед.

 Fig. 10 (2)

u

Витягніть демпферний вузол.

 Fig. 10 (3)

4.3.2 Зняття дверцят

Для пристроїв без демпфера:*

Початок екусплуатації

* залежно від моделі та оснащення

9
