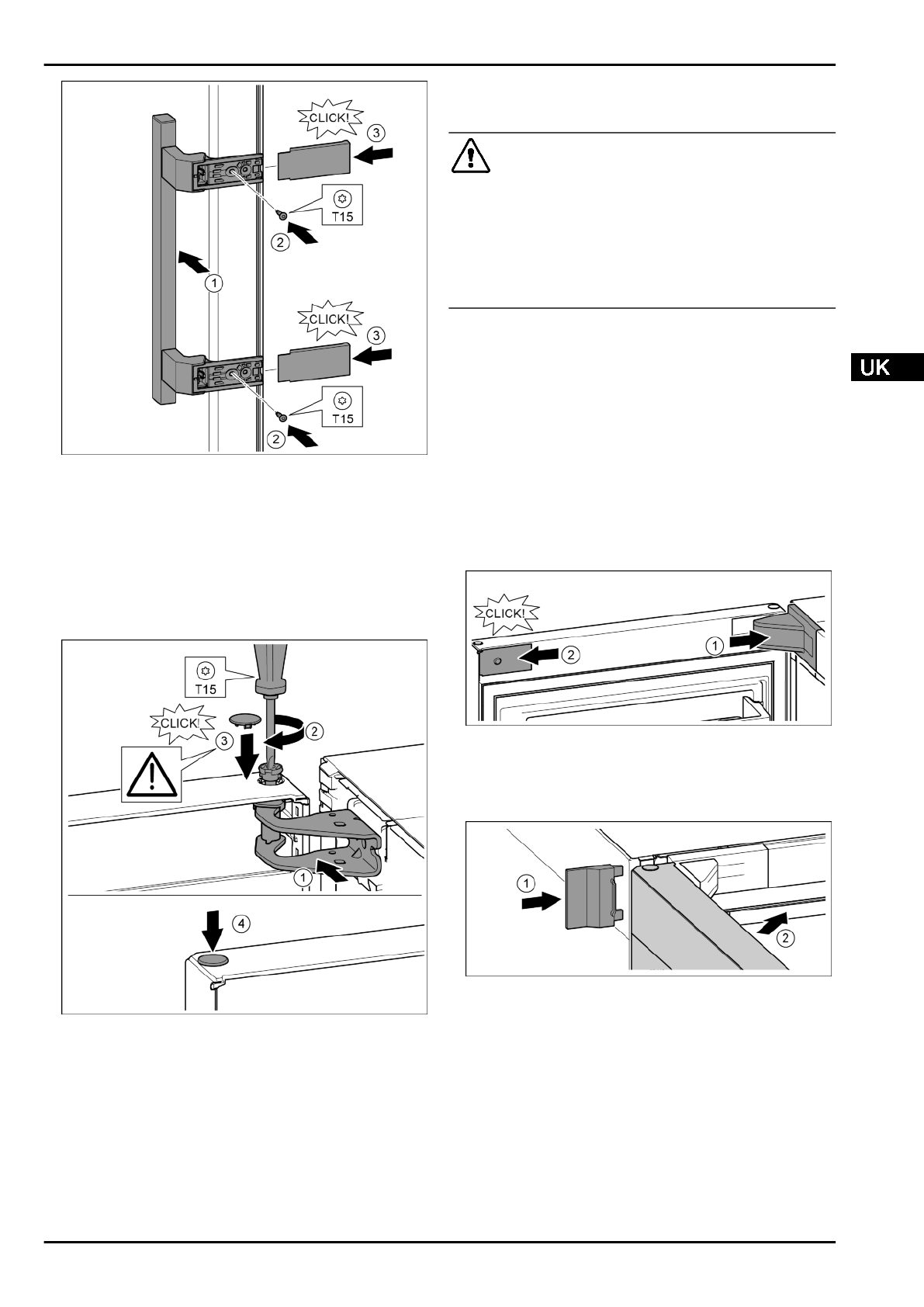

Fig. 20

u

Встановіть ручку з протилежного боку.

 Fig. 20 (1)

w

Отвори для гвинтів повинні знаходитись точно один над

одним.

u

Закрутіть гвинти за допомогою викрутки Т15.

 Fig. 20 (2)

u

Встановіть кришки з боків та вставте їх.

 Fig. 20 (3)

w

Слідкуйте за правильною фіксацією.

4.3.7 Монтування дверцят

Для всіх пристроїв:*

Fig. 21

u

Встановіть верхні дверцята на нижній опорний палець.

u

Вирівняйте дверцята зверху по отвору в опорному крон-

штейні.

 Fig. 21 (1)

u

Вставте  палець  та  закрутіть  за  допомогою  викрутки

Т15.

 Fig. 21 (2)

u

Встановіть  захисну  кришку  для  захисту  дверцят:

вставте  захисну  кришку  і  проконтролюйте,  щоб  вона

прилягала до дверцят. Якщо це не так, повністю вставте

палець.

 Fig. 21 (3)

u

Вставте пробку.

 Fig. 21 (4)

4.3.8 Вирівнювання дверцят

Для всіх пристроїв:*

ПОПЕРЕДЖЕННЯ

Небезпека травмування через дверцята, що падають!

Якщо  опорні  деталі  недостатньо  добре  прикручені,  двер-

цята можуть впасти. Це може призвести до тяжких ушкод-

жень.  Крім  того,  якщо  дверцята  не  зачиняються  щільно,

прилад охолоджує неправильно.

u

Прикрутіть опорні кронштейни з зусиллям 4 Нм.

u

Перевіряйте, чи міцно затягнуті всі болти, в разі необхід-

ності - затягуйте їх.

u

У  разі  необхідності,  за  допомогою  двох  поздовжніх

отворів  на  опорному  кронштейні  знизу  встановіть  двер-

цята  на  одній  осі  з  корпусом.  Для  цього  викрутіть

середній  гвинт  в  нижньому  опорному  кронштейні  за

допомогою інструмента Т25, який входить до комплекту

поставки.  Решту  гвинтів  трохи  ослабте  за  допомогою

інструмента  Т25  або  викрутки  Т25  і  вирівняйте,  кори-

стуючись поздовжніми отворами.

u

Підіпріть  дверцята:  за  допомогою  ріжкового  ключа

SW10  викручуйте  ніжку  на  нижньому  опорному  крон-

штейні,  доки  вона  не  буде  опиратись  на  підлогу,  потім

поверніть ще на 90°.

4.3.9 Встановлення кришок*

Для пристроїв без демпфера:*

Fig. 22

Дверцята відкриті на 90°.

u

Встановіть  та  зафіксуйте  кришку  опорного  кронштейна,

у разі необхідності — обережно розтисніть.

 Fig. 22 (1)

u

Встановіть збоку і зафіксуйте накладку.

 Fig. 22 (2)

Fig. 23

u

Насуньте зовнішню кришку.

 Fig. 23 (1)

u

Закрийте верхні дверцята.

 Fig. 23 (2)

4.3.10 Встановлення демпфера*

Для пристроїв з демпфером:*

Початок екусплуатації

* залежно від моделі та оснащення
