~ 1100 мм ~ 700 мм ~ 110 мм Електромагнітний клапан

- Значення  тиску  води  повинно  знаходитись  у  діапазоні

від 0,15 МПа та 0,6 МПа (1,5 бар - 6 бар).

- Подача  води  до  пристрою  повинна  відбуватися  через

водопровід  холодної  води,  який  підтримуватиме

робочий тиск та відповідатиме санітарним вимогам.

Використовуйте  шланг  із  високоякісної  сталі  (довжина

1,5  м),  який  входить  до  комплекту  постачання.  Не  вико-

ристовуйте старі шланги повторно. Шланг на 3 м можна

отримати  як  додаткове  приладдя.  Він  монтується

спеціалістом.

У з'єднувальному елементі шлангу знаходиться фільтр з

прокладкою.

- Між  шлангопроводом  та  місцем  підключення  води

повинен бути запірний кран, щоб у випадку необхідності

припинити подачу води.

- Запірний  кран  не  повинен  знаходитися  на  зворотній

стороні  пристрою,  він  має  бути  легко  доступним,  щоб

пристрій  можна  було  вставити  якнайглибше,  а  кран

повернути якнайшвидше. Дотримуйтеся норм відстані.

- Усі  пристрої  та  обладнання,  яке  застосовується  для

подачі  води,  повинні  відповідати  діючим  нормам  даної

країни.

- Будьте  обережні  при  встановленні,  щоб  не  пошкодити

лінію подачі води.

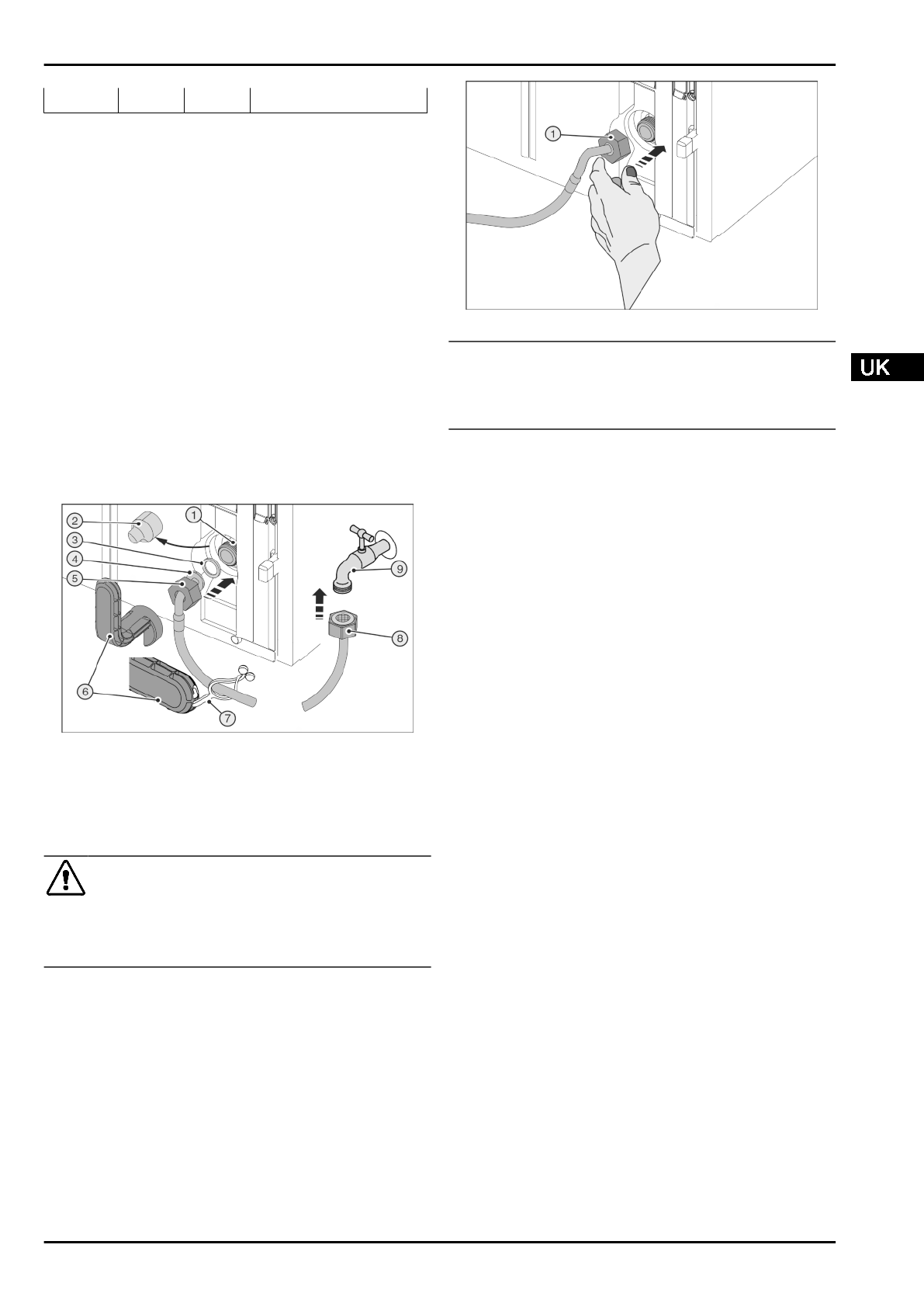

Fig. 28

Магнітний  клапан  знаходиться  внизу  на  задній  стінці

пристрою. Він устаткований метричною різьбою R3/4.
Для спеціалістів:
Підключення шланг із високоякісної сталі: Має бути доступ

до задньої стінки пристрою.

ПОПЕРЕДЖЕННЯ

Зламаний допоміжний інструмент

 Fig. 28 (6)!

Різані рани.

u

Допоміжний  інструмент

  Fig.  28  (6)  використовувати

тільки при кімнатній температурі.

Підключити шланг до пристрою:

u

Зніміть кришку

 Fig. 28 (2).

u

Полегшений  монтаж:  Викласти  прямий  кінець  шлангу

Fig. 28 (8) ліворуч на землю.

u

Насуньте  гайку

  Fig.  28  (5)  до  кінця  через  кінець  шлангу,

розташований під кутом

 Fig. 28 (4) та утримуйте.

u

Зволожити  прокладку

  Fig.  28  (3)  та  втиснути  в  гайку

Fig. 28 (5).

w

Прокладка

 Fig. 28 (3) прилягає та трохи тримається.

Fig. 29

УВАГА

Пошкодженні витків нарізки магнітного клапану!

Магнітний клапан не герметичний: Може виступити вода.

u

Обережно  одягти  гайку

  Fig.  29  (1)  і  накрутити  двома

пальцями на нарізку до досягнення надійної посадки.

u

Затягувати  гайку

  Fig.  29  (1)  за  допомогою  допоміжного

інструменту

  Fig.  28  (6)  за  годинниковою  стрілкою,  доки

не  буде  досягнуто  максимального  моменту  затяжки  і

допоміжний  інструмент

  Fig.  28  (6)  не  почне  прокручува-

тися.

Підключити шланг до запірного крану:

u

Накрутити гайку

 Fig. 28 (8) на запірний кран Fig. 28 (9).

u

Затягувати  гайку

  Fig.  28  (8)  за  допомогою  допоміжного

інструменту

  Fig.  28  (6)  за  годинниковою  стрілкою,  доки

не  буде  досягнуто  максимального  моменту  затяжки  і

допоміжний  інструмент

  Fig.  28  (6)  не  почне  прокручува-

тися.

u

Відкрийте запірний кран

 Fig. 28 (9) подачі води та пере-

вірте всю систему подачі води на герметичність.

u

Здійснити  функцію  промивання  IceMaker:  Увімкніть

розділ IceMaker (див. 5.15.2 Увімкнення IceMaker*) .

u

Причепіть  накладку

  Fig.  28  (7)  в  допоміжний  інструмент

Fig.  28  (6)  і  для  зберігання  закріпіть  на  шлангу  із  висо-

коякісної сталі.

Початок екусплуатації

* залежно від моделі та оснащення
