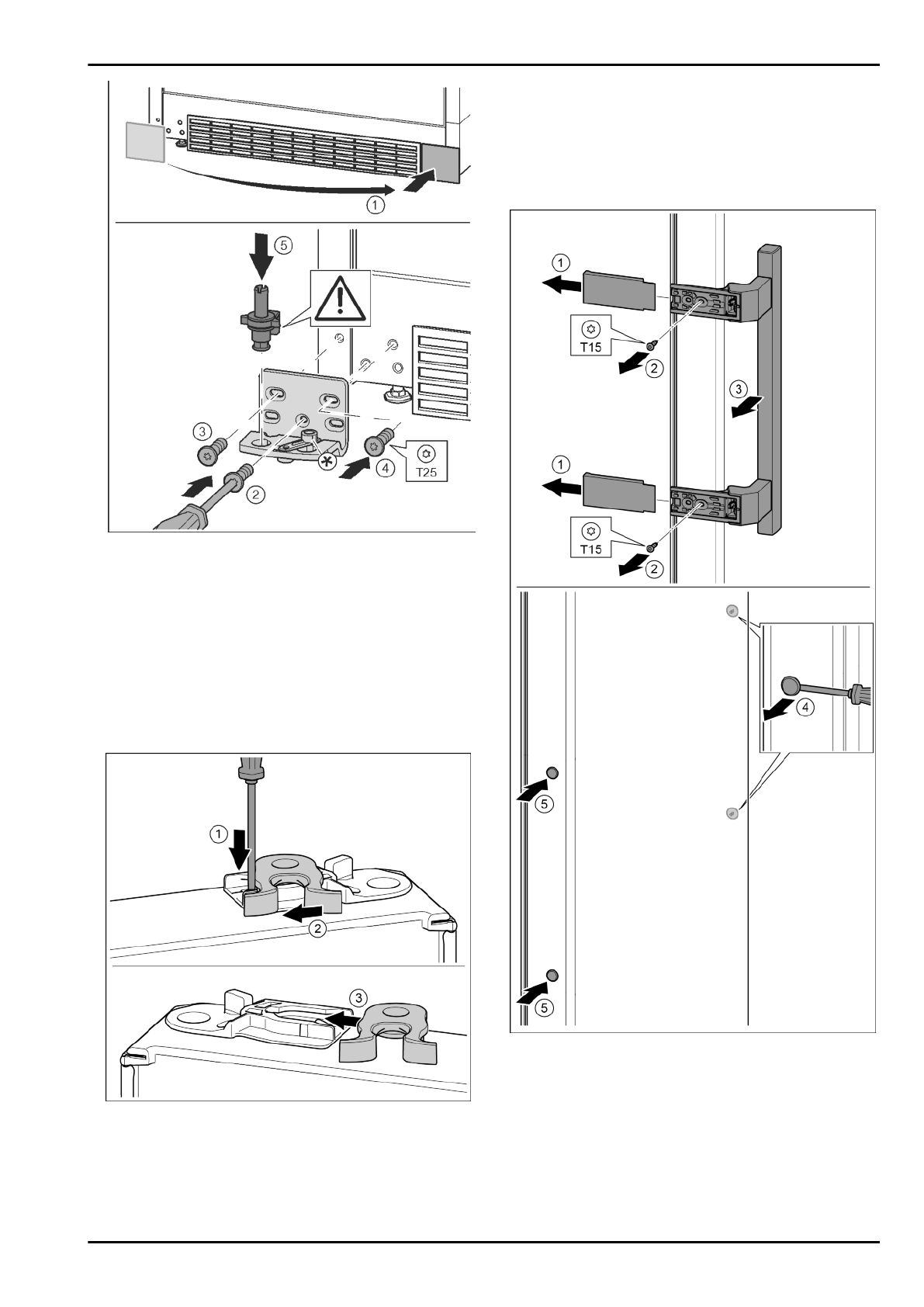

Fig. 17

u

Зніміть кришку та встановіть її з іншого боку.

 Fig. 17 (1)

u

Встановіть  опорний  кронштейн  з  іншого  боку  і  закріпіть

гвинтами  за  допомогою  викрутки  Т25.  Почніть  із  гвинта

2 знизу посередині.

 Fig. 17 (2)

u

Закрутіть гвинти 3 та 4.

 Fig. 17 (3, 4)

u

Вставте  цілком  опорний  гвинт.  При  цьому  виступ  фікса-

тора повинен бути спрямований назад.

 Fig. 17 (5)

4.3.5 Переставляння опорних деталей

дверцят

Для пристроїв без демпфера:*

Fig. 18

*

u

Нижня  сторона  дверцят  направлена  догори:  поверніть

дверцята.*

u

За  допомогою  шліцевої  викрутки  притисніть  униз

накладку.*

 Fig. 18 (1)

u

Витягніть із напрямної запірний гачок.*

 Fig. 18 (2)

u

Вставте  запірний  гачок  у  напрямну  з  іншого  боку.*

Fig. 18 (3)

u

Верхня  сторона  дверцят  направлена  догори:  поверніть

дверцята.*

4.3.6 Перестановка ручок

Для всіх пристроїв:*

Fig. 19

u

Зніміть кришку.

 Fig. 19 (1)

u

Викрутіть гвинти за допомогою викрутки Т15.

 Fig. 19 (2)

u

Зніміть ручку.

 Fig. 19 (3)

u

За  допомогою  шліцевої  викрутки  обережно  підійміть

бокову пробку та витягніть її.

 Fig. 19 (4)

u

Знову вставте пробку з іншого боку.

 Fig. 19 (5)
