Вид сзади
Примечание:
Компьютер может выглядеть несколько иначе, чем на представленном ниже рисунке.

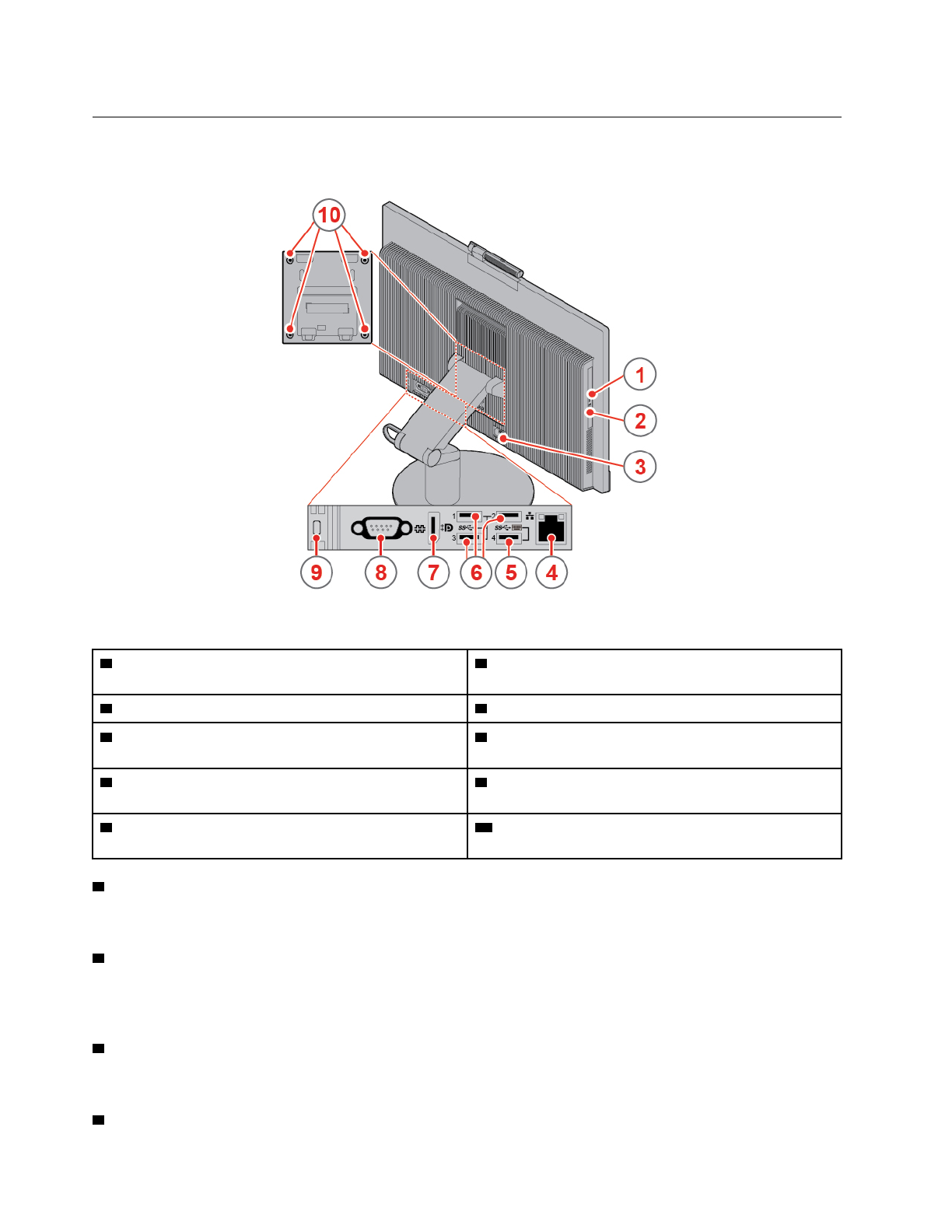

Рис. 2. Вид сзади
1
Индикатор работы дисковода для оптических
дисков (дополнительно)
2
Кнопка выброса/закрытия дисковода для
оптических дисков (дополнительно)
3
Разъем шнура питания
4
Разъем Ethernet
5
Разъем USB 3.1 Gen 1 (поддержка функции
управления включением)
6
Разъемы USB 3.1 Gen 1 (3)
7
Входной/выходной разъем DisplayPort
®
1.2
8
Разъем последовательного интерфейса
(дополнительно)
9
Гнездо с защитным замком
10
Резьбовые отверстия VESA (винты: M4 x 8 мм,
4 шт.)
1
Индикатор работы дисковода для оптических дисков
Когда дисковод для оптических дисков используется, этот индикатор горит.
2
Кнопка выдвижения/закрытия дисковода для оптических дисков
Служит для выдвижения лотка дисковода для оптических дисков. После вставки диска в лоток
нажмите кнопку выдвижения/закрытия, чтобы закрыть лоток.
3
Разъем шнура питания
Служит для подключения шнура питания к компьютеру для подачи питания.
4
Разъем Ethernet
4
Руководство пользователя и руководство по обслуживанию оборудования M920z
Содержание
- 3 Содержание
- 5 Вид спереди
- 7 Индикатор питания; Индикатор работы устройства хранения данных; Внутренний динамик
- 8 Вид сзади; Индикатор работы дисковода для оптических дисков
- 9 Разъем последовательного порта; Резьбовые отверстия VESA; Материнская плата
- 11 Наклейки с информацией о типе и модели компьютера; Регулировка модуля встроенной камеры с микрофоном
- 12 Полнофункциональная подставка для монитора
- 15 Глава 2. Спецификации
- 17 Глава 3. Замки на компьютере; Прикрепление замка Kensington для троса
- 19 Глава 4. Замена аппаратных компонентов; Перед заменой аппаратных компонентов; Примечания перед заменой аппаратных компонентов; Общие сведения об узлах FRU (включая узлы CRU)
- 20 Перед заменой узлов FRU; Расположение узлов FRU (включая узлы CRU)
- 22 Замена подставки компьютера
- 24 Снятие кожуха компьютера
- 25 Замена устройства хранения данных
- 27 Замена дисковода для оптических дисков
- 31 Замена боковой панели модуля ввода-вывода; Замена защитного экрана материнской платы
- 32 Замена крепежной скобы VESA
- 33 Замена блока питания
- 36 Замена датчика установленного кожуха
- 37 Замена вентилятора компьютера
- 38 Замена радиатора
- 39 Замена микропроцессора
- 45 Замена модуля разъема последовательного порта
- 46 Замена твердотельного диска M.2
- 49 Замена модуля памяти
- 51 Замена плоской круглой батарейки
- 53 Замена считывателя карт
- 54 Замена материнской платы
- 56 Замена модуля встроенной камеры с микрофоном
- 58 Замена задней рамы
- 61 Замена внутренних динамиков
- 65 Действия после замены компонентов
- 67 Приложение A. Замечания
- 69 Приложение B. Товарные знаки
