Замена кабелей дисковода для оптических дисков и устройства
хранения данных
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите подставку компьютера. См. раздел «Замена подставки компьютера» на странице 18.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 20.
3. Снимите дисковод для оптических дисков. См. раздел «Замена дисковода для оптических
4. Отсоедините кабели дисковода для оптических дисков и устройства хранения данных от
устройства хранения данных и материнской платы.
5. Замените кабели дисковода для оптических дисков и устройства хранения данных.

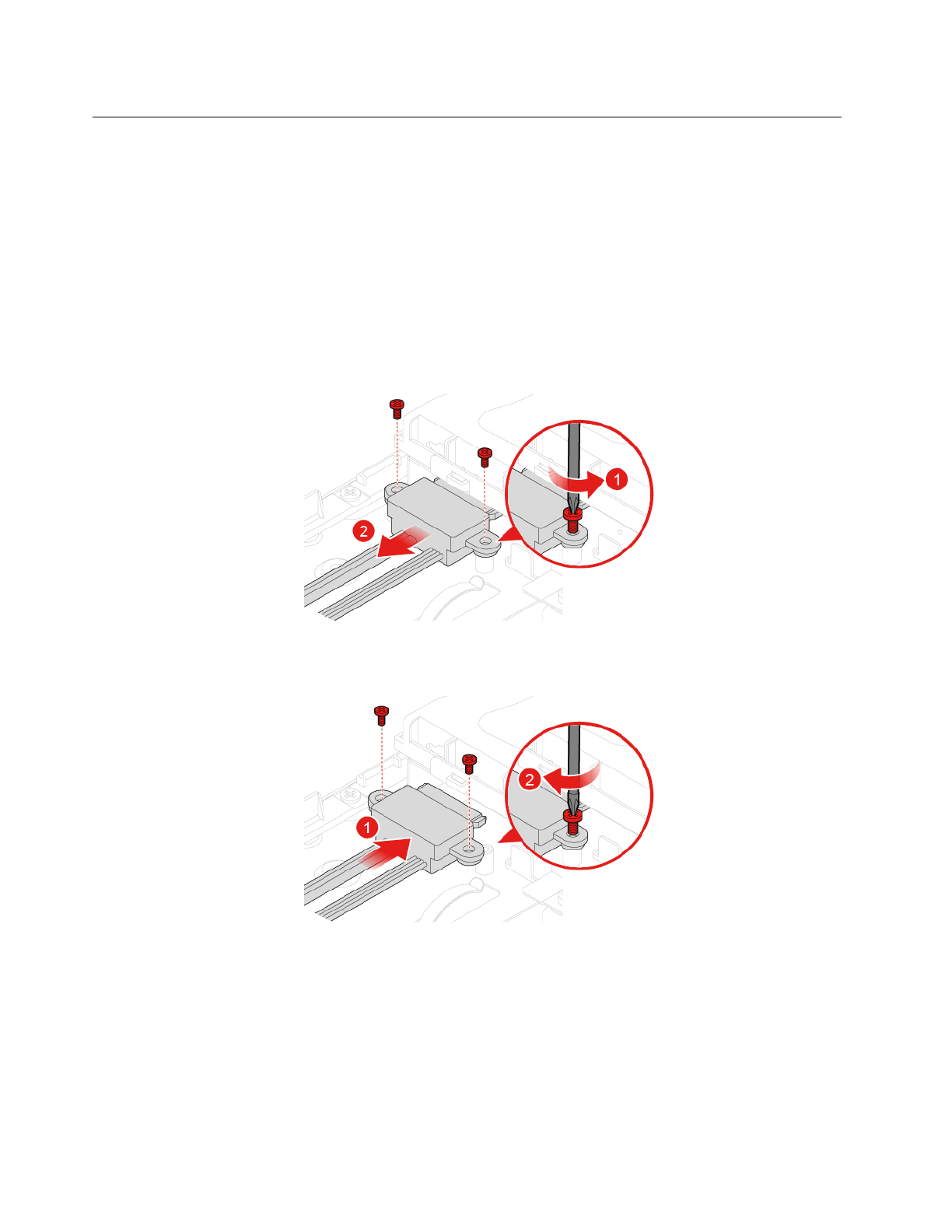

Рис. 30. Снятие кабелей дисковода для оптических дисков и устройства хранения данных
Рис. 31. Установка кабелей дисковода для оптических дисков и устройства хранения данных
6. Подключите новые кабели дисковода для оптических дисков и устройства хранения данных к
устройству хранения данных и материнской плате.
7. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 61.
26
Руководство пользователя и руководство по обслуживанию оборудования M920z
Содержание
- 3 Содержание
- 5 Вид спереди
- 7 Индикатор питания; Индикатор работы устройства хранения данных; Внутренний динамик
- 8 Вид сзади; Индикатор работы дисковода для оптических дисков
- 9 Разъем последовательного порта; Резьбовые отверстия VESA; Материнская плата
- 11 Наклейки с информацией о типе и модели компьютера; Регулировка модуля встроенной камеры с микрофоном
- 12 Полнофункциональная подставка для монитора
- 15 Глава 2. Спецификации
- 17 Глава 3. Замки на компьютере; Прикрепление замка Kensington для троса
- 19 Глава 4. Замена аппаратных компонентов; Перед заменой аппаратных компонентов; Примечания перед заменой аппаратных компонентов; Общие сведения об узлах FRU (включая узлы CRU)
- 20 Перед заменой узлов FRU; Расположение узлов FRU (включая узлы CRU)
- 22 Замена подставки компьютера
- 24 Снятие кожуха компьютера
- 25 Замена устройства хранения данных
- 27 Замена дисковода для оптических дисков
- 31 Замена боковой панели модуля ввода-вывода; Замена защитного экрана материнской платы
- 32 Замена крепежной скобы VESA
- 33 Замена блока питания
- 36 Замена датчика установленного кожуха
- 37 Замена вентилятора компьютера
- 38 Замена радиатора
- 39 Замена микропроцессора
- 45 Замена модуля разъема последовательного порта
- 46 Замена твердотельного диска M.2
- 49 Замена модуля памяти
- 51 Замена плоской круглой батарейки
- 53 Замена считывателя карт
- 54 Замена материнской платы
- 56 Замена модуля встроенной камеры с микрофоном
- 58 Замена задней рамы
- 61 Замена внутренних динамиков
- 65 Действия после замены компонентов
- 67 Приложение A. Замечания
- 69 Приложение B. Товарные знаки
