Замена боковой панели модуля ввода-вывода
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите подставку компьютера. См. раздел «Замена подставки компьютера» на странице 18.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 20.
3. Замените боковую панель модуля ввода-вывода.

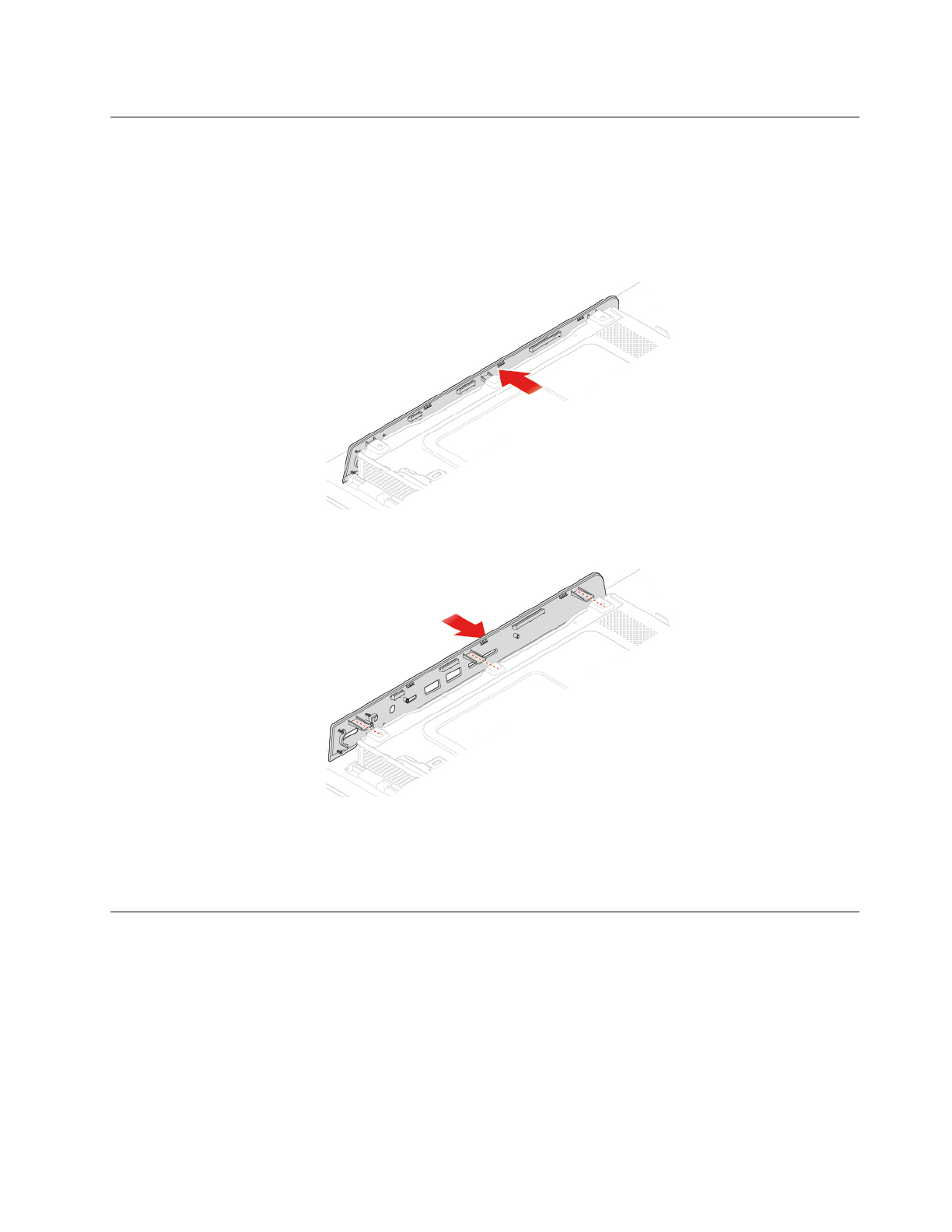

Рис. 32. Снятие боковой панели модуля ввода-вывода
Рис. 33. Установка боковой панели модуля ввода-вывода
4. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 61.
Замена защитного экрана материнской платы
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите подставку компьютера. См. раздел «Замена подставки компьютера» на странице 18.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 20.
3. Снимите боковую панель модуля ввода-вывода. См. раздел «Замена боковой панели модуля
4. Замените защитный экран материнской платы.
Глава 4. Замена аппаратных компонентов
27
