6. Снимите радиатор. См. раздел «Замена радиатора» на странице 34.
7. Снимите микропроцессор. См. раздел «Замена микропроцессора» на странице 35.
8. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 40.
9. Снимите модуль разъема последовательного порта. См. раздел «Замена модуля разъема
последовательного порта» на странице 41.
10. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице
11. Снимите все модули памяти. См. раздел «Замена модуля памяти» на странице 45.
12. Снимите устройство считывания карт. См. раздел «Замена считывателя карт» на странице 49.
13. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской
платы. См. раздел «Материнская плата» на странице 5.
14. Замените материнскую плату.
Примечания:

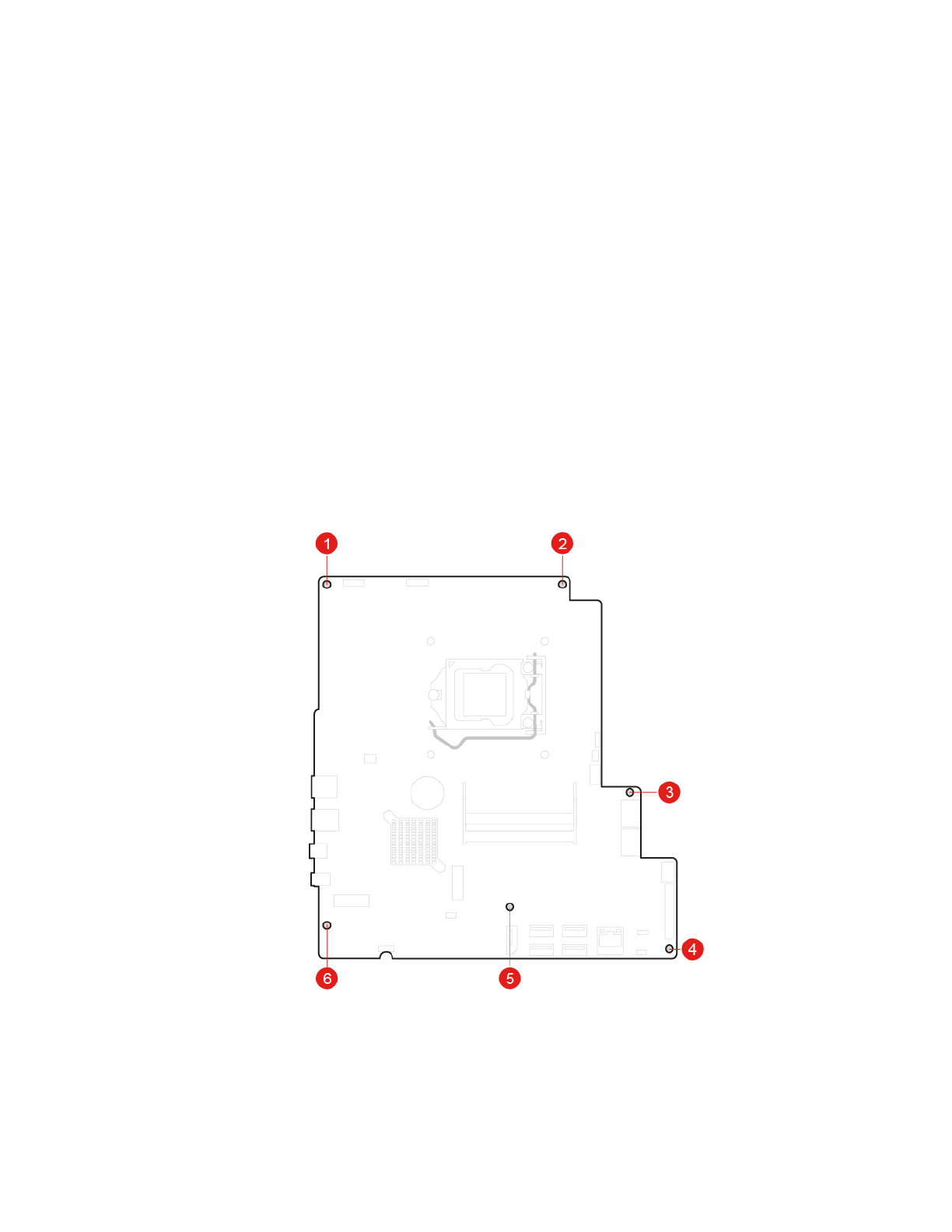

• Номера на следующем рисунке показывают расположение винтов, а не порядок их снятия и
повторной установки.
• Обращайтесь с материнской платой осторожно, держите ее только за края.
• Неисправную материнскую плату необходимо вернуть с крышкой гнезда микропроцессора,
чтобы защитить контакты во время транспортировки и обработки.
15. Проложите и подключите все кабели к новой материнской плате.
16. Установите снятые детали на место. Инструкции по завершению замены см. в разделе «Действия
после замены компонентов» на странице 61.
Глава 4. Замена аппаратных компонентов
51
