ОСТОРОЖНО:
Радиатор может быть очень горячим. Перед тем как открыть кожух компьютера, выключите
компьютер и дайте ему остыть в течение нескольких минут.
1. Снимите подставку компьютера. См. раздел «Замена подставки компьютера» на странице 18.
2. Снимите кожух компьютера. См. раздел «Снятие кожуха компьютера» на странице 20.
3. Снимите боковую панель модуля ввода-вывода. См. раздел «Замена боковой панели модуля
4. Снимите защитный экран материнской платы. См. раздел «Замена защитного экрана
материнской платы» на странице 27.
5. Снимите радиатор. См. раздел «Замена радиатора» на странице 34.
6. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской
платы. См. раздел «Материнская плата» на странице 5.
7. Замените микропроцессор.
Примечания:
• Вид микропроцессора и гнезда может отличаться от показанного на рисунке.
• Микропроцессор можно брать только за боковые грани. Не прикасайтесь к позолоченным
контактам в нижней части микропроцессора.
• Не кладите ничего на открытое гнездо микропроцессора. По возможности не пачкайте
контакты гнезда.

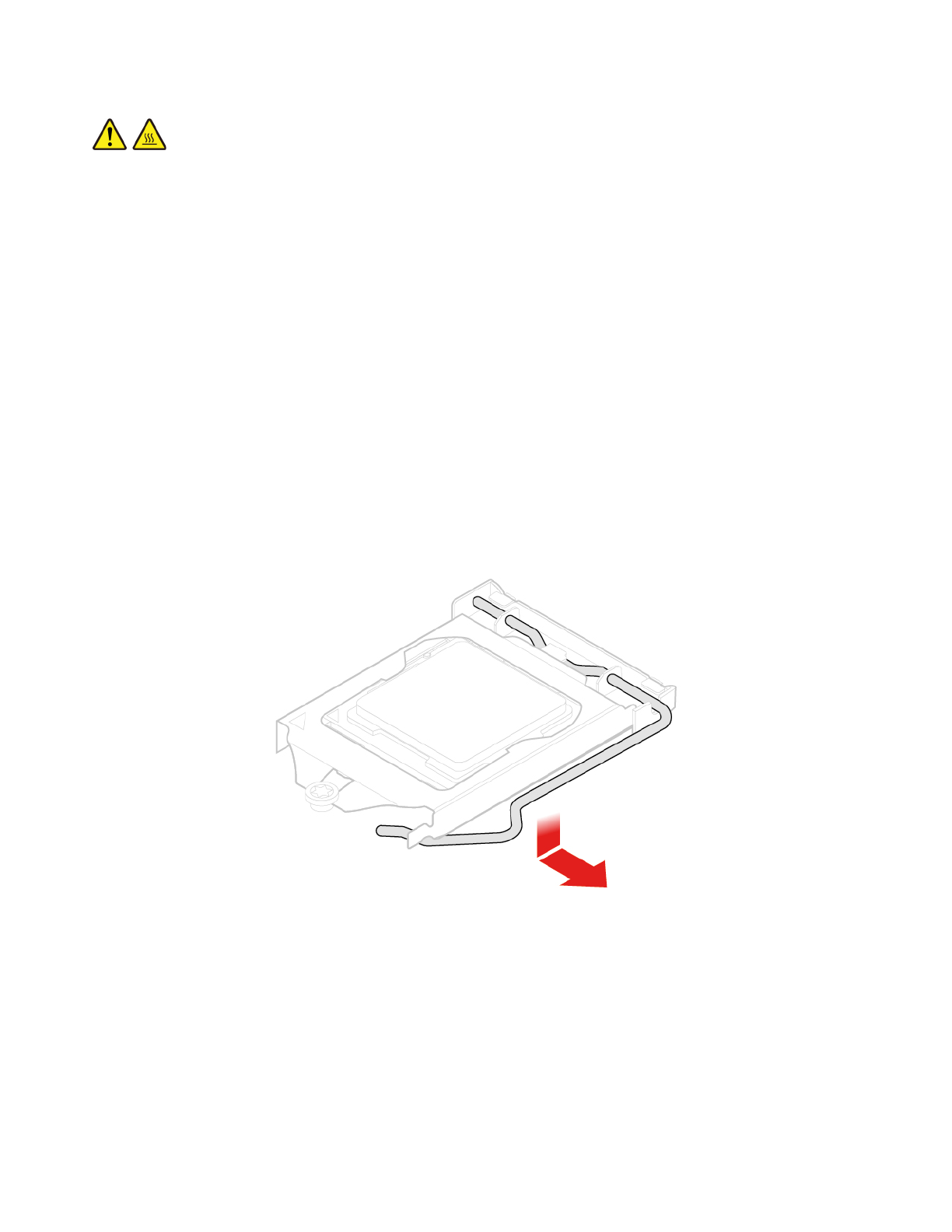

Рис. 50. Освобождение ручки
36
Руководство пользователя и руководство по обслуживанию оборудования M920z
