– 25 –

RU

Установка подставки

1.

Снимите небольшую крышку на задней панели, как показано на Рис. 1.

2.

Установите опору основания в положение, показанное на Рис. 2.

3.

Закрепите опору основания четырьмя винтами Ø4x9, как показано на Рис. 3.

4.

Установите небольшую крышку на монитор через опору, как показано на Рис. 4.

5.

Установите основание на опору и закрепите его на опоре с помощью комбинированного винта
M6x14 мм с шрапнелью, как показано на Рис. 5 и Рис. 6.

Установка

подставки

1.

Снимите небольшую крышку на задней панели, как показано на Рис. 1.

2.

Установите опору основания в положение, показанное на Рис. 2.

3.

Закрепите опору основания четырьмя винтами Ø4

x

9, как показано на Рис. 3.

4.

Установите небольшую крышку на монитор через опору, как показано на Рис. 4.

5.

Установите основание на опору и закрепите его

на опоре с помощью комбинированного

винта

M6x

14 мм с шрапнелью, как показано на Рис. 5 и Рис. 6.

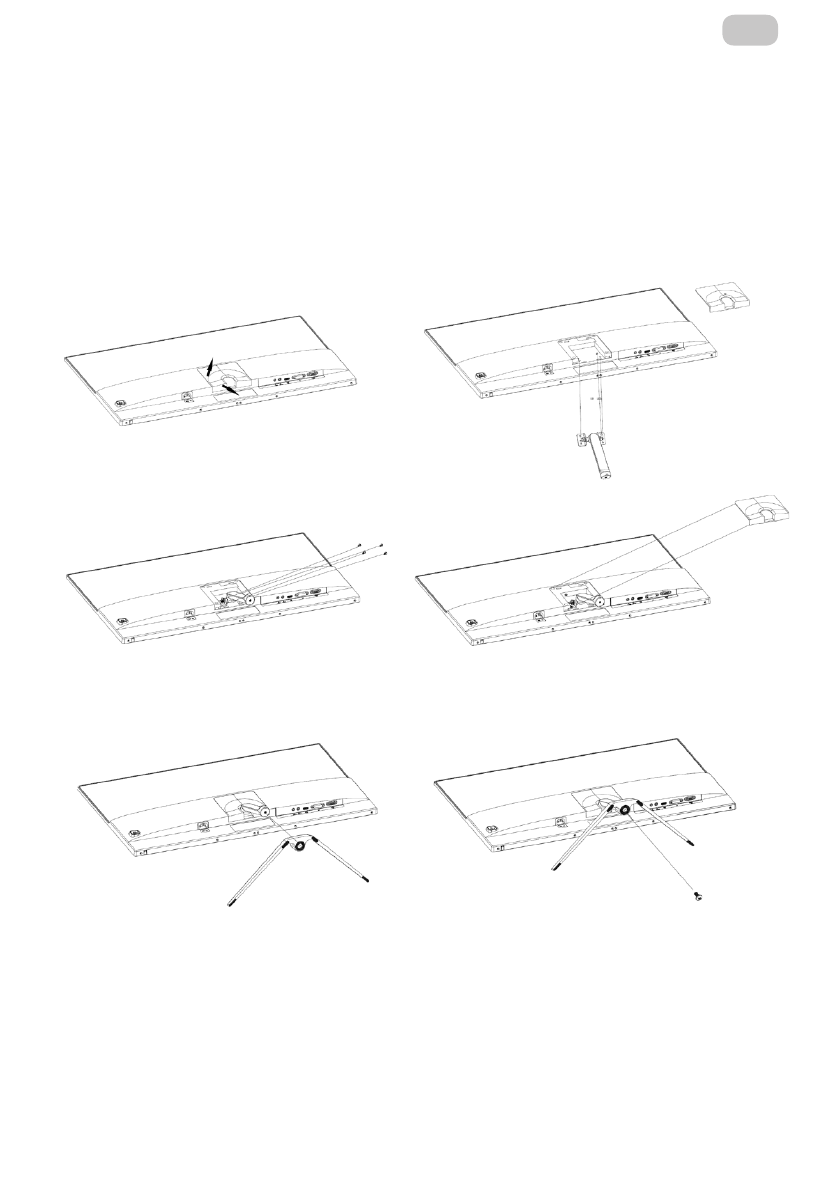

Рис

. 1

Рис

. 2

Ø4

x9

винт

Рис

. 3

Рис. 4

             M6x

14мм

комбинированный

винт

Рис

. 5

Рис

. 6

Примечание. Некоторая часть содержания данного руководства может незначительно отличаться от

конечного продукта, поэтому следует обращаться к последнему.

Примечание.

Данное руководство является общим справочным пособием. Внешний вид фактиче-

ского продукта может отличаться от изображенного на рисунках.
