5-7

А. ПРОВЕРКА ОСНОВНОГО

ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ

При закрытом положении дверцы медленно
нажмите на кнопку механизма открывания дверцы -
одновременно с нажатием или немного спустя
должен раздаться щелчок. Медленно отпустите
кнопку - вы должны услышать щелчок,
указывающий на то, что защелки дверцы
активировали выключатели. Если защелки не
активируют выключатели при закрытом положении
дверцы, необходимо провести регулировку
выключателей в следующем порядке. Отсоедините
провод от основного выключателя. Подсоедините
выводы омметра к общему (COM) и нормально
разомкнутому (NO) выходам выключателя. При
открытой дверце омметр должен показывать, что
цепь разомкнута. Когда дверца закрыта, омметр
должен показывать, что цепь замкнута. В случае
неправильного срабатывания основного
выключателя произведите необходимые
регулировки или замените его на выключатель того
же типа.

В. ПРОВЕРКА ВТОРИЧНОГО

ВЫКЛЮЧАТЕЛЯ БЛОКИРОВКИ

Отсоедините провод от вторичного выключателя.
Подсоедините выводы омметра к общему (СОМ) и

нормально разомкнутому (NO) выходам
выключателя. При открытой дверце омметр должен
показывать, что цепь разомкнута. Когда дверца
закрыта, омметр должен показывать, что цепь
замкнута. В случае нарушения работы вторичного
выключателя произведите необходимые
регулировки или замените на выключатель того же
типа.

С. ПРОВЕРКА КОНТРОЛЬНОГО

ВЫКЛЮЧАТЕЛЯ

Отсоедините провод от контрольного выключателя.
Подсоедините выводы омметра к общему (COM) и
нормально разомкнутому (NO) выходам
выключателя. При открытом положении дверцы
омметр должен показывать, что цепь замкнута.
Когда дверца закрыта, омметр должен указывать
на то, что цепь разомкнута. В случае нарушения
работы контрольного выключателя замените его на
выключатель того же типа.

ПРИМЕЧАНИЕ: После ремонта дверцы или
системы блокировки такая проверка на
исправность (целостность цепи) должна
проводиться в обязательном порядке до
начала эксплуатации печи.

ПРЕДУПРЕЖДЕНИЕ :  В ЦЕЛЯХ ОБЕСПЕЧЕНИЯ НАДЕЖНОЙ
ЗАЩИТЫ ОТ ИЗБЫТОЧНОГО УРОВНЯ ИЗЛУЧЕНИЯ ИСПОЛЬЗУЙТЕ ТОЛЬКО
ИДЕНТИЧНЫЕ ЗАПАСНЫЕ ЧАСТИ И ДЕТАЛИ

ТИП  SZM-V 16-FA-63 или VP-533A -  ДЛЯ ОСНОВНОГО ВЫКЛЮЧАТЕЛЯ
ТИП  SZM-V 16-FA-62 или VP-532A - ДЛЯ КОНТРОЛЬНОГО ВЫКЛЮЧАТЕЛЯ
ТИП  SZM-V 16-FA-63 или VP-533A - ДЛЯ ВТОРИЧНОГО ВЫКЛЮЧАТЕЛЯ

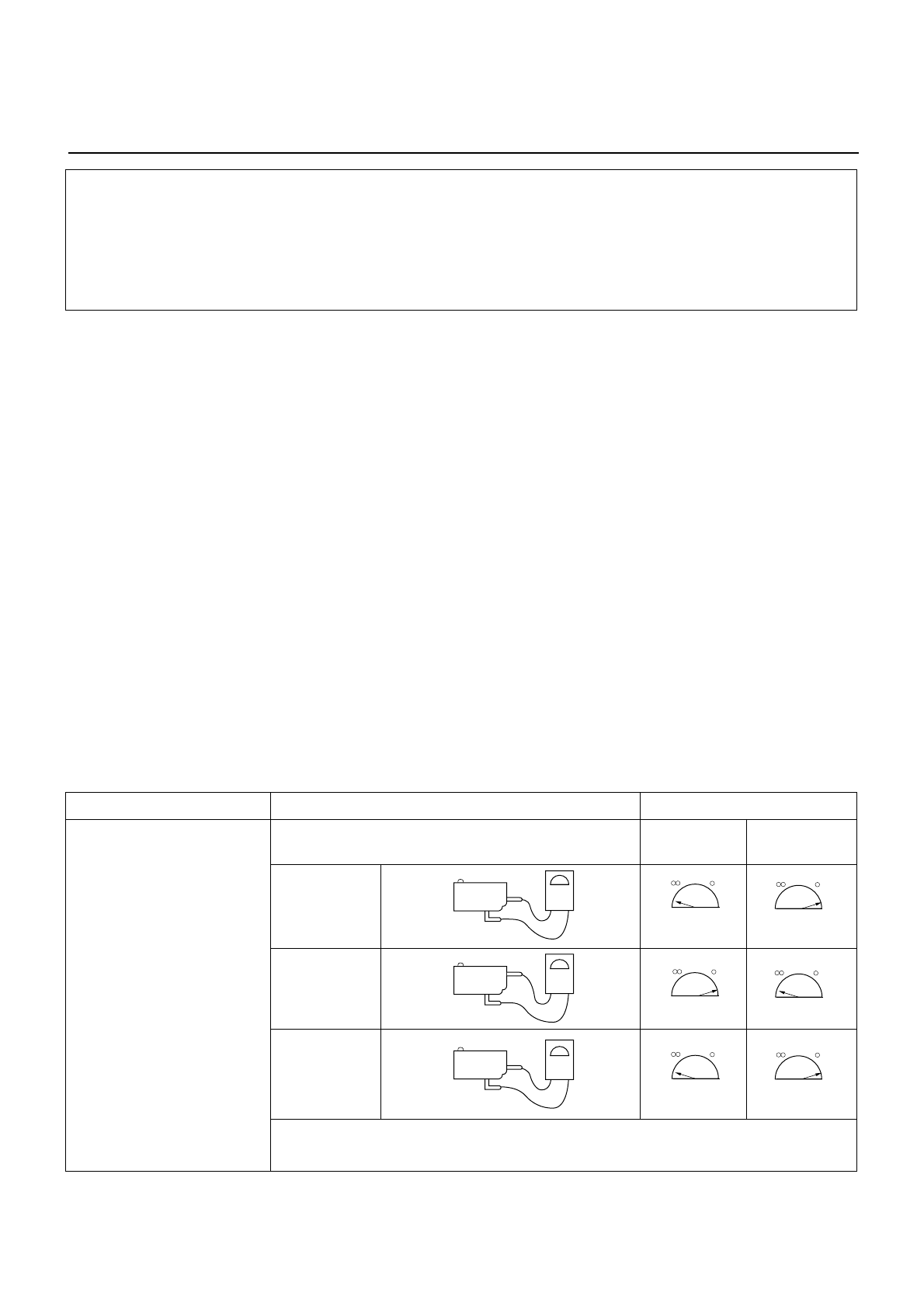

ПРОВЕРКА ЦЕПИ БЛОКИРОВКИ

КОМПОНЕНТЫ

ПОРЯДОК ПРОВЕРКИ

РЕЗУЛЬТАТЫ

Дверца

Открыта

Основной
выключатель

Контрольный
выключатель

Вторичный
выключатель

ПРИМЕЧАНИЕ:

после завершения проверки выключателей убедитесь в

правильности их подсоединения.

Дверца

закрыта

COM

NO

COM

NC

COM

NO

ВЫКЛЮЧАТЕЛИ
(провода отсоединены)

Проверьте целостность цепи выключателя с
помощью мультиметра (ампервольтомметра)
