5-3

• Для измерения выходной СВЧ-мощности подключите

микроволновую печь к номинальному напряжению,
установите максимальную мощность режима
«Микроволны», после чего поместите внутрь печи нагрузку
- питьевую воду (1000 ± 5 г).

• Вода должна быть налита в сосуд цилиндрической формы,

изготовленный из боросиликатного стекла, при этом
максимальная толщина стенок составляет 3 мм, а внешний
диаметр сосуда приблизительно 190 мм.

• Перед началом проведения измерений температура печи и

пустого (не заполненного водой) сосуда должна
соответствовать температуре окружающего воздуха.

• Исходная температура (± 1) воды должна составлять (10 ±

2)°С. Температуру воды измеряют непосредственно перед
тем, как наполнить сосуд. Сразу после добавления воды в
сосуд нагрузку загружают в печь - она должна находиться
на полке, находящейся в самом нижнем положении. После
этого включают мощность СВЧ.

• Измеряется время T, необходимое для повышения

температуры воды на значение ДТ (10 ± 2)

°

К, где Т - время в

секундах, а ДТ - температура повышения. Значения
исходной и конечной температуры воды выбираются таким
образом, чтобы разность между конечной температурой
воды и температурой окружающей среды составляла не
более 5°К.

• Выходная СВЧ-мощность Р вычисляется в ваттах по

следующей формуле:

P =

измеряются при максимальной мощности работы
микроволнового генератора.При этом время разогрева
нитей накаливания магнетрона не учитывается.

• Прежде чем измерить значение конечной температуры,

воду перемешивают, с тем чтобы  температура воды во
всех точках сосуда была одинаковой.

• Приспособления для перемешивания воды, а также

приборы измерения выбирают таким образом, чтобы это в
наименьшей степени сказалось на изменении степени
нагрева.

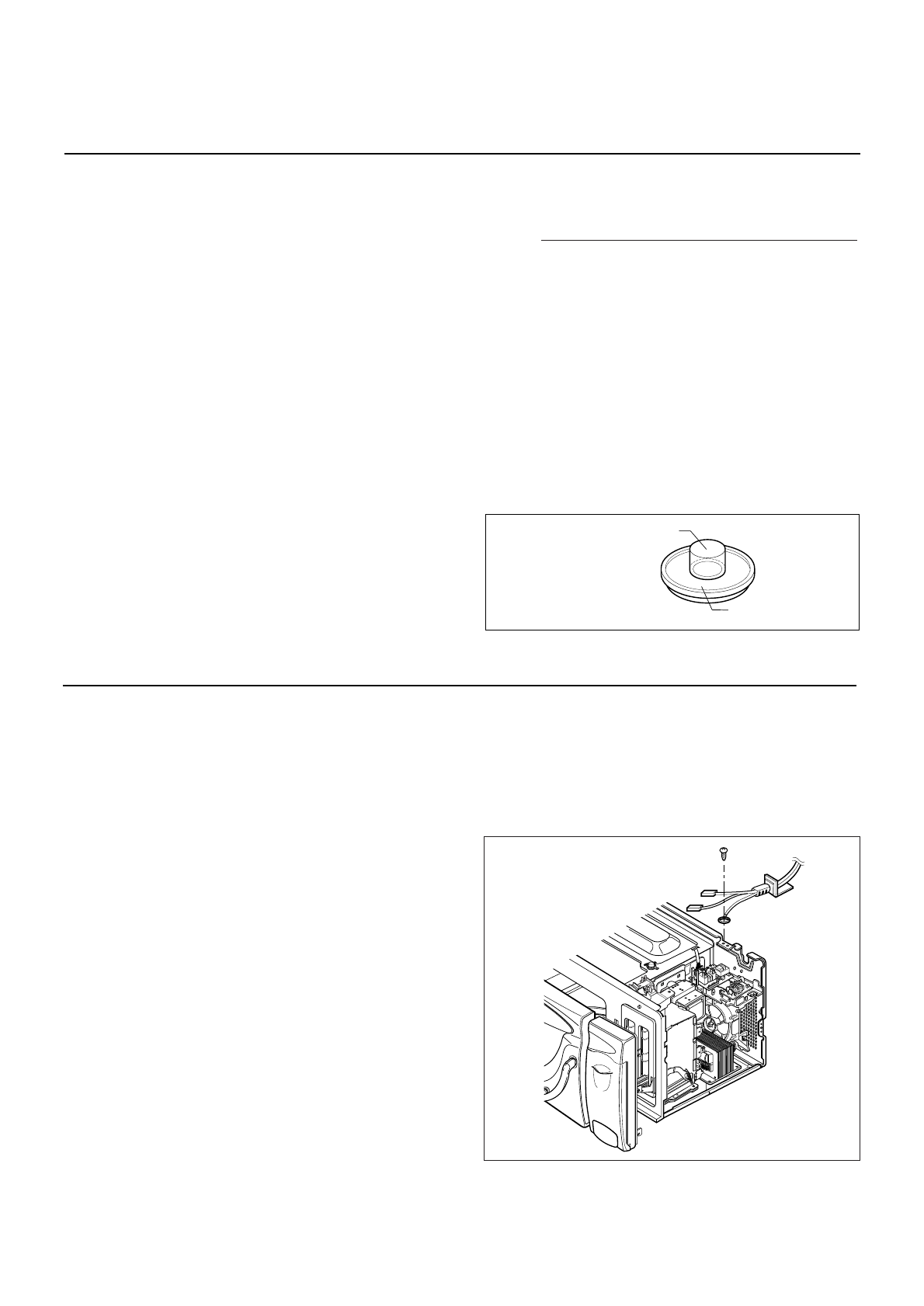

ИЗМЕРЕНИЕ ВЫХОДНОЙ СВЧ-МОЩНОСТИ

РAЗБOPКА И PEГУПИPOBКА

А. СНЯТИЕ НАРУЖНОГО КОРПУСА

1) Отсоедините вилку сетевого шнура от розетки питания.
2) Выверните шурупы из нижней и боковых поверхностей

корпуса. Сдвиньте корпус в направлении задней
панели, после чего потяните вверх и снимите его.

B. ОТСОЕДИНЕНИЕ СЕТЕВОГО

ШНУРА ПИТАНИЯ

1) Снимите наружный корпус.
2) Отсоедините два контактных выхода, удалите винт

выхода заземления.

ВНИМАНИЕ:
ПЕРЕД ОБСЛУЖИВАНИЕМ РАЗРЯДИТЕ
ВЫСОКОВОЛЬТНЫЙ КОНДЕНСАТОР

(смотри стр. 2-1)

С. СНЯТИЕ БЛОКА КОНТРОЛЛЕРА

1) Отсоедините провода от узла блока программного

управления.

2) Выверните винты заземления и шурупы крепления

панели управления.

3) С помощью петли выньте отсоединенную панель

управления в сборе из печи.

4187 X (

∆

T) + 0.88 X (T

2

- T

0

) X M

T

• T

2

- Температура после нагревания

• T

0

- Температура емкости

• M - Масса емкости

Вода в сосуде (нагрузка)

Поворотный стол
