5-4

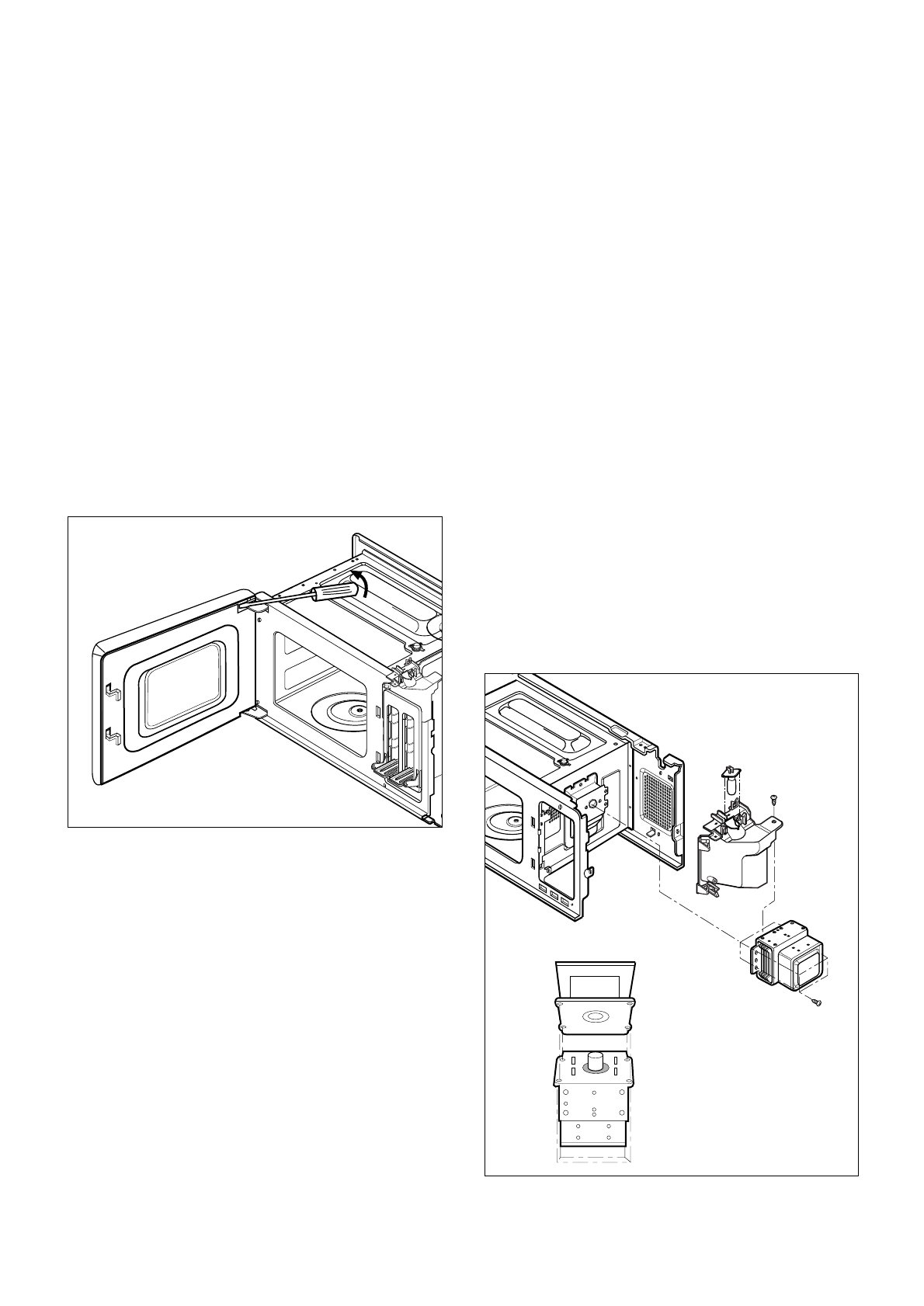

D. СНЯТИЕ ДВЕРЦЫ В СБОРЕ

1) Откройте дверцу.
2) С помощью отвертки с плоским жалом аккуратно удалите

защитное покрытие.

ВНИМАНИЕ: Не повредите слой уплотнения дверцы.

3) Приподнимите дверцу и снимите ее.

ПРИМЕЧАНИЕ:

1. После замены дверцы проверьте исправность работы

основного выключателя, контрольного переключателя и
вторичного выключателя.

2. После замены дверцы проведите проверку утечки

микроволновой энергии с помощью прибора измерения
уровня излучения. Уровень микроволнового излучения
должен быть менее 5 мВт/см (при 275 мл водяной
нагрузки).

3. При установке дверцы на печь следите за тем, чтобы

дверца была параллельна основанию печи. Проверьте
плотность прилегания внутренней стороны дверцы к
корпусу печи. В случае неправильной установки дверцы
возможна утечка микроволновой энергии через зазор
между дверцей и печью.

E. СНЯТИЕ ВЫСОКОВОЛЬТНОГО

ТРАНСФОРМАТОРА

1) Разрядите высоковольтный конденсатор.
2) Отсоедините провода от магнетрона, высоковольтного

трансформатора и конденсатора.

3) Выкрутите винт, с помощью которого высоковольтный

трансформатор крепится к плате основания.

F. СНЯТИЕ ВОЗДУХОВОДА

1) Отсоедините провода от лампы и терморегулятора

магнетрона.

2) Выкрутите винт крепления к магнетрону.

G. СНЯТИЕ МАГНЕТРОНА

1) Отсоедините провода от высоковольтного

трансформатора и высоковольтного конденсатора.

2) Аккуратно выкрутите винты крепления магнетрона и

волновода.

3) Снимите магнетрон в сборе, при этом следите, чтобы

трубка полностью вышла из волновода.

ПРИМЕЧАНИЕ:

1. При снятии магнетрона следите за тем, чтобы его кожух

не задевал расположенные рядом детали и компоненты
печи, иначе магнетрон может выйти из строя.

2. При замене магнетрона проверьте состояние манжеты

магнетрона, а также правильность ее установки.

3. После замены магнетрона с помощью контрольных

приборов проверьте уровень утечки микроволнового
излучения вокруг магнетрона. Уровень микроволновой
энергии должен быть менее 5 мВт/см

2

(при 275 мл

водяной нагрузки).

Обратите внимание: уплотнительная прокладка
должна сидеть на магнетроне неподвижно.

Для

предупреждения утечки микроволновой энергии
хорошо затяните винты крепления. Между волноводом
и магнетроном не должно быть никаких зазоров и
щелей.

Магнетрон

Воздуховод
