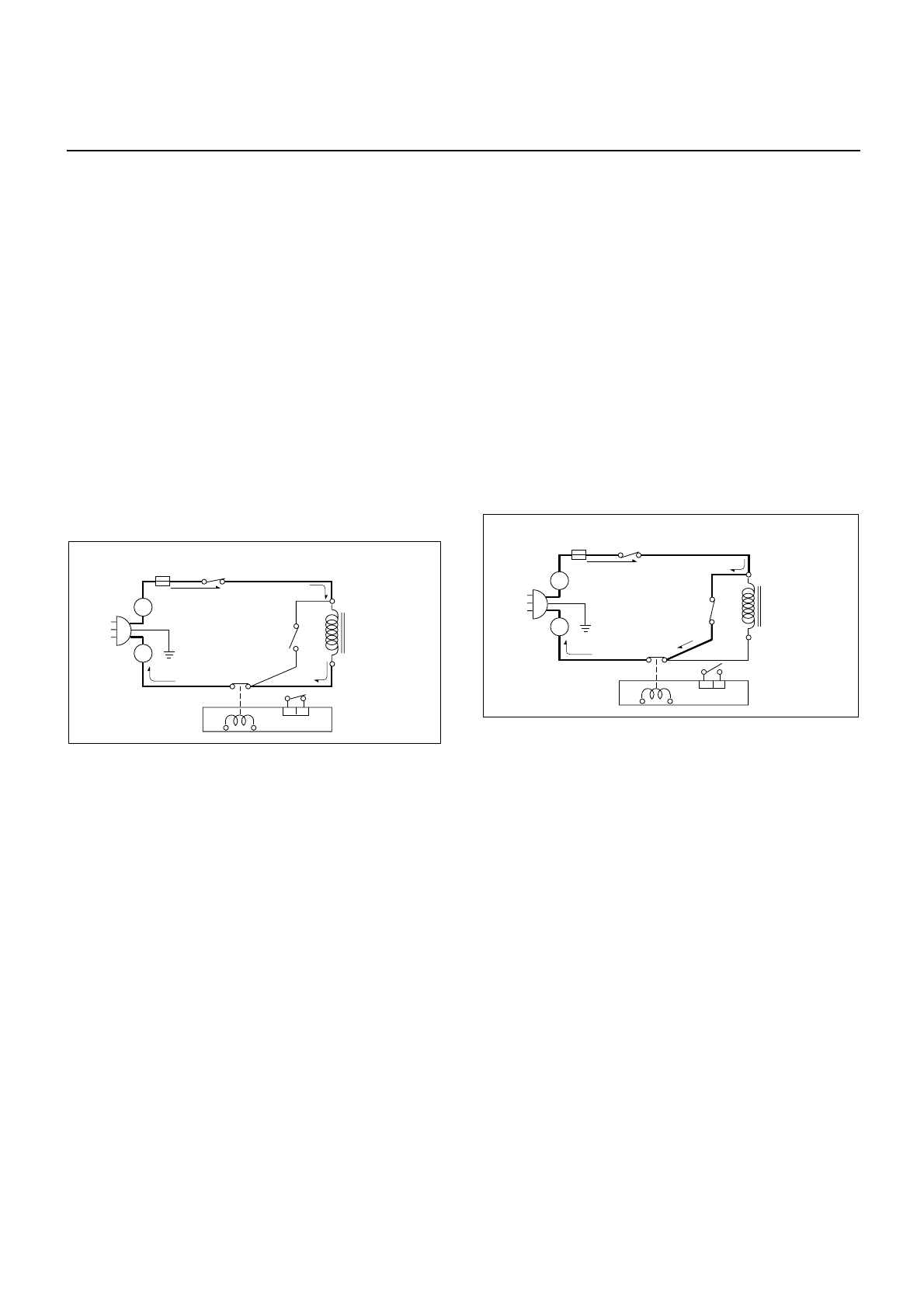

ОПИСАНИЕ СХЕМЫ РАБОТЫ ЦЕПИ

ОБЩАЯ ИНФОРМАЦИЯ

•

Когда вилка сетевого шнура подсоединена к розетке
электропитания, трансформатор низкого напряжения подает
необходимое напряжение на микроконтроллер.

•

Когда дверца печи закрыта, основной и вторичный
выключатели находятся в положении ON (Включено), а
контрольный переключатель разомкнут (контакты COM и NO).

ПРИ ВВОДЕ УРОВНЯ МОЩНОСТИ И
ВРЕМЕНИ ПРИГОТОВЛЕНИЯ

•

Установленная функция вводится в память микроконтроллера.

•

На дисплей выводится значение заданного времени
приготовления.

•

Загорание лампочек индикаторов подтверждает выполнение
операции ввода соответствующего параметра.

ПРИ НАЖАТИИ КНОПКИ «СТАРТ»

•

Микроконтроллер подает напряжение на обмотку реле.

•

Напряжение со входа подается через предохранитель и
основной выключатель на высоковольтный трансформатор и
на реле 2.

•

Поворотный стол начинает вращаться.

•

Запускается двигатель вентилятора, который охлаждает
магнетрон потоком нагнетаемого воздуха (поступающего
через впускные отверстия панели основания).

•

Воздух также подается внутрь печи для удаления паров через
верхнюю панель.

•

Начинается обратный отсчет времени приготовления.

•

В обмотке накала высоковольтного трансформатора
вырабатывается переменный ток напряжением 3,2 В. Это
напряжение через две дроссельные катушки предотвращения
шумов подается на магнетрон для нагрева нитей накала
магнетрона.

•

Во втором высоковольтном трансформаторе вырабатывается
высокое напряжение около 2100 вольт переменного тока.
Повышение напряжения достигается за счет работы
высоковольтного диода и использования заряда
высоковольтного конденсатора.

•

На нить накала магнетрона подается отрицательный выход
постоянного тока 4000 вольт.

ПРИ УСТАНОВКЕ УРОВНЯ МОЩНОСТИ ПЕЧИ
(ЗА ИСКЛЮЧЕНИЕМ МАКСИМАЛЬНОГО)

•

Контроллер микрокомпьютера регулирует время работы
(включения-выключения) реле 2, подавая соответствующую
команду на изменение средней мощности на выходе
микроволновой печи, то есть ее УРОВНЯ МОЩНОСТИ (смотри
стр. 1-1).

•

Длительность одного полного цикла реле 2 составляет 22
секунды.

ЕСЛИ ДВЕРЦА ОТКРЫТА ВО ВРЕМЯ
ПРИГОТОВЛЕНИЯ

•

Основной выключатель и реле 2 размыкают цепь подачи
напряжения не первичную обмотку высоковольтного
трансформатора.

•

Выходы ON-OFF (включения-выключения) реле 2 замыкаются
на электрические контакты включения и выключения
вторичного выключателя.

•

При открытой дверце вторичный выключатель находится в
разомкнутом положении. Когда дверца закрыта, вторичный
выключатель замыкает цепь.

•

Обратный отсчет времени приготовления прекращается.

•

Реле отключается.

•

В случае если дверца открыта, а основной выключатель не
размыкается, срабатывает предохранитель, который
размыкает цепь при резком увеличении силы тока,
вызванного активацией контрольный переключатель, и
отключает работу магнетрона.
