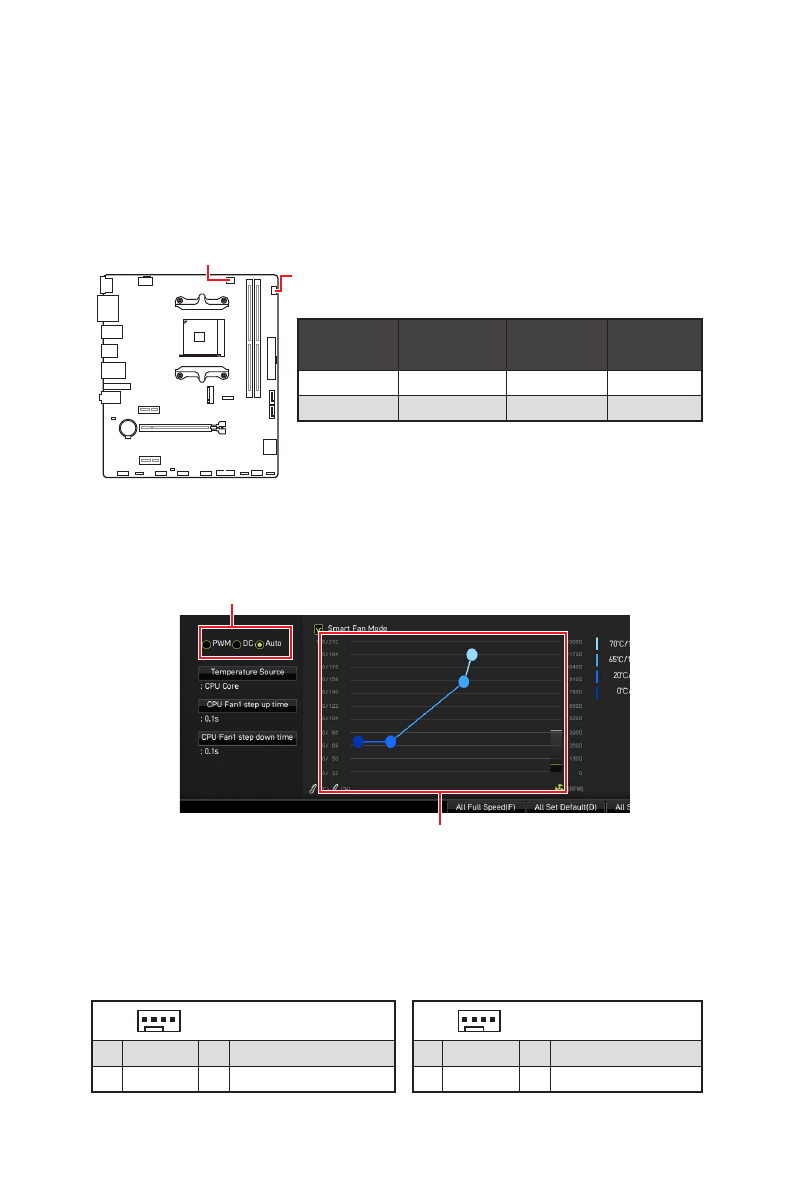

Übersicht der Komponenten
CPU_FAN1, SYS_FAN1: Stromanschlüsse für Lüfter
Diese Anschlüsse können im PWM (Pulse Width Modulation) Modus
oder Spannungsmodus betrieben werden. Im PWM-Modus bieten die
Lüfteranschlüsse konstante 12V Ausgang und regeln die Lüftergeschwindigkeit
per Drehzahlsteuersignal. Im DC-Modus bestimmen die Lüfteranschlüsse die
Lüftergeschwindigkeit durch Ändern der Spannung. Dieses Motherboard kann den
PWM- und DC-Modus automatisch erfassen. Folgen Sie den folgenden Anweisungen,
um den PWM- oder DC-Modus manuell auszuwählen.
SYS_FAN1
Anschluss
Standard-
lüftermodus Max. Strom
Max.
Leistung
CPU_FAN1
Auto-Modus
2A
24W
SYS_FAN1
DC-Modus
1A
12W
Umschalten des Lüfter-Modus und Anpassung der Lüfterdrehzahl
Sie können unter
BIOS > HARDWARE MONITOR
zwischen dem PWM- und DC-Modus
umschalten und die Lüfterdrehzahl ändern.
Wählen Sie den
PWM-
oder
DC-
Modus aus
⚠
Wichtig
Überprüfen Sie die ordnungsgemäße Funktion der Lüfter nach dem Umschalten des
PWM-/ DC-Modus.
Die Gradientenpunkte des Lüfterverlaufs erlauben die
Anpasssung der Lüfterdrehzahl in Abhängigkeit von der CPU-
Temperatur.
Pin-Belegung der Lüfteranschlüsse
1
Pin-Belegung des PWM-Modus
1
Ground
2
+12V
3
Sense
4
Speed Control Signal
1
Pin-Belegung des DC-Modus
1
Ground
2
Voltage Control
3
Sense
4
NC
BAT1
CPU_FAN1
