22

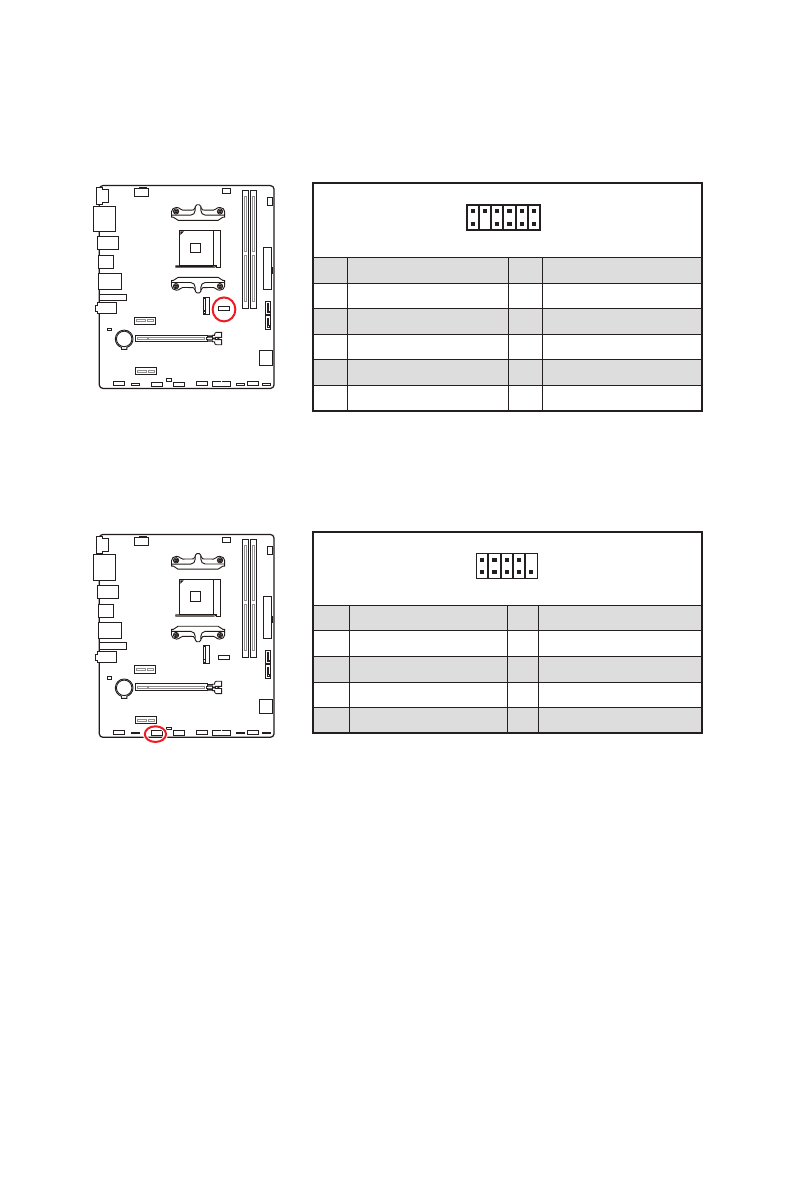

Overview of Components
1
2
10
9
1
DCD
2
SIN
3
SOUT
4
DTR
5
Ground
6
DSR
7
RTS
8
CTS
9
RI
10
No Pin
JCOM1: Serial Port Connector
This connector allows you to connect the optional serial port with bracket.
BAT1
1
2
12
11
1
SPI Power
2
SPI Chip Select
3
Master In Slave Out (SPI Data)
4
Master In Slave In (SPI Data)
5
Reserved
6
SPI Clock
7
Ground
8
SPI Reset
9
Reserved
10
No Pin
11
Reserved
12
Interrupt Request
JTPM1: TPM Module Connector
This connector is for TPM (Trusted Platform Module). Please refer to the TPM security
platform manual for more details and usages.
BAT1
Содержание
- 6 Installing the Motherboard/ Installation des Motherboards/
- 7 VII; Connecting the Power Connectors/ Stromanschlüsse
- 9 IX; Installing a Graphics Card/ Einbau der Grafikkarte/ Installer
- 127 Содержание
- 128 Безопасное использование продукции
- 129 Технические характеристики
- 130 Подключение; RAID; USB; LAN
- 132 Center
- 133 Эксклюзивные
- 134 Комплект поставки
- 135 Задняя панель портов ввода/ вывода; индикатора; Таблица состояний индикатора порта LAN
- 136 ∙ Выбор устройства; Автоматическое всплывающее диалоговое окно
- 139 Процессор AM4
- 140 Слоты DIMM; Рекомендации по установке модулей памяти
- 141 MSI Gaming Series Graphics Card Bolster
- 142 Установка модуля M.2; Видео Инструкция
- 144 JAUD1: Разъем аудио передней панели
- 147 Разъем; Переключение режимов работы и скорости вращения вентилятора; Назначение контактов разъема для подключения вентилятора
- 148 JCOM1: Разъем последовательного порта
- 149 JCI1: Разъем датчика открытия корпуса; Использование датчика открытия корпуса
- 150 Сброс настроек BIOS до значений по умолчанию; Индикаторы отладки EZ
- 151 JRGB1: Разъем RGB LED; Подключение RGB светодиодных лент
- 152 JRAINBOW1: Разъем адресных RGB LED; Подключение адресных RGB светодиодных лент
- 153 Установка ОС, драйверов и утилит; Установка Windows® 10
- 154 Преимущества UEFI; ∙ 32-битная ОС Windows; Как проверить режим BIOS?; Режим загрузки UEFI
- 155 Настройка BIOS; всегда устанавливайте настройки по умолчанию; Вход в настройки BIOS; Функциональные клавиши
- 156 Сброс BIOS; очистки данных CMOS; Обновление BIOS; Обновление BIOS при помощи M-FLASH; Yes
- 157 Обновление BIOS при помощи MSI DRAGON CENTER; порт Flash BIOS
- 158 Режим EZ
- 160 ▪ Добавление пункта BIOS в меню Избранное
- 161 Режим разгона; переключатель режимов установки; ∙ Выбор меню BIOS
- 162 Меню OC
- 164 Enter
- 166 ii
