15

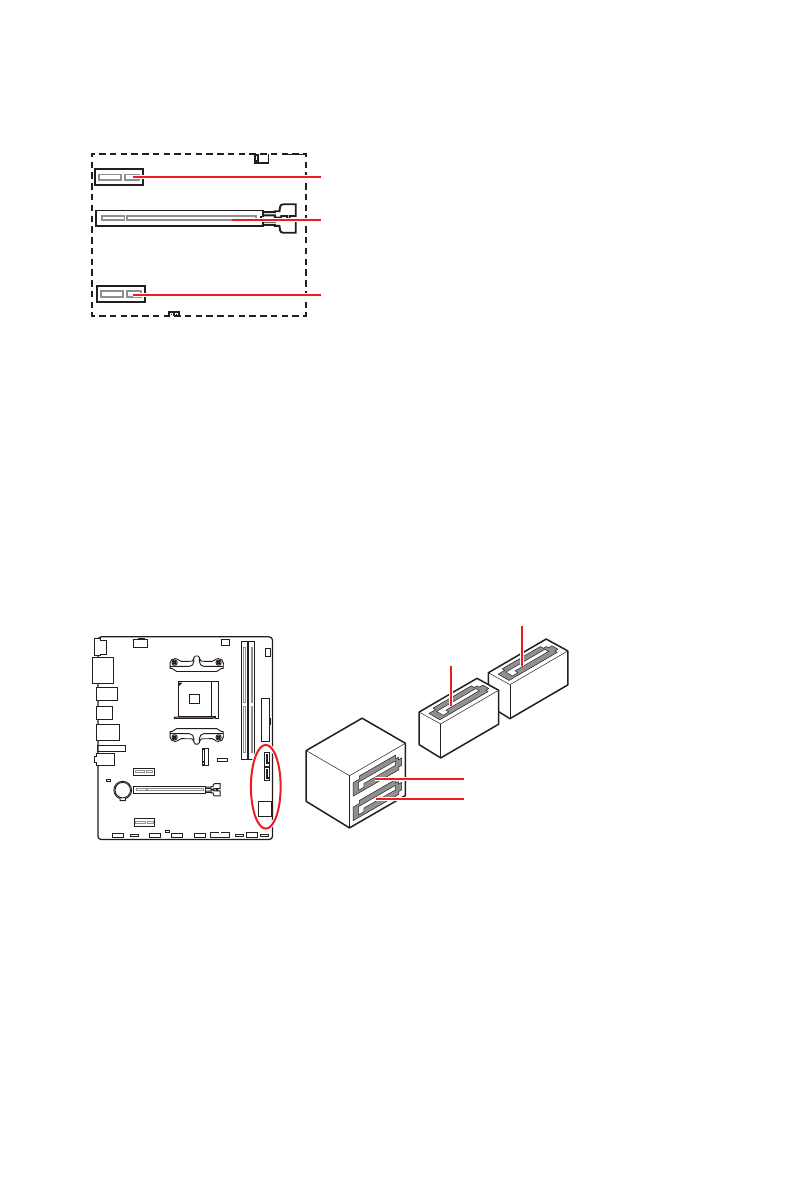

Компоненты материнской платы
PCI_E1~3: Слоты расширения PCIe
⚠
Внимание!
∙
При установке массивной видеокарты, необходимо использовать такой
инструмент, как
MSI Gaming Series Graphics Card Bolster
для поддержки веса
графической карты и во избежание деформации слота.
∙
Перед установкой или извлечением плат расширения убедитесь, что кабель
питания отключен от электрической сети. Прочтите документацию на карту
расширения и выполните необходимые дополнительные аппаратные или
программные изменения для данной карты.
BAT1
PCI_E1
: PCIe 3.0 x1 (PCH)
PCI_E3
: PCIe 3.0 x1 (PCH)
PCI_E2
: PCIe 3.0/ 4.0 x16 (CPU)
SATA1~4: Разъемы SATA 6Гб/с
Эти разъемы представляют собой интерфейсные порты SATA 6Гб/с. К каждому
порту можно подключить одно устройство SATA.
⚠
Внимание!
∙
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
∙
Кабели SATA оснащены одинаковыми коннекторами с обеих сторон. Однако,
для экономии занимаемого пространства к материнской плате рекомендуется
подключать плоский разъем.
BAT1
SATA1
SATA2
SATA3
SATA4
