- 31 -

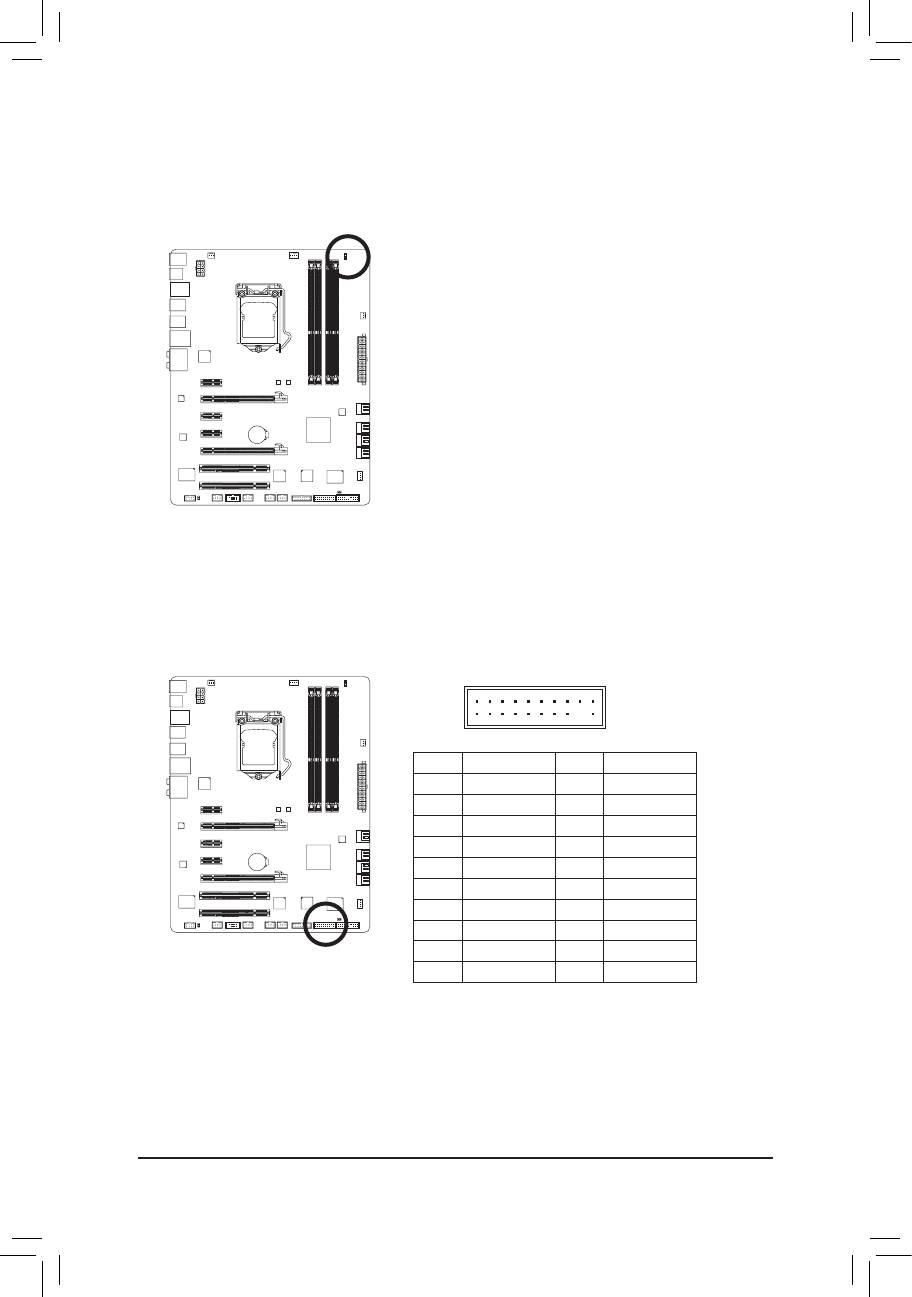

Hardware Installation
19) TPM (Trusted Platform Module Header)
You may connect a TPM (Trusted Platform Module) to this header.
Pin No.
Definition
Pin No.
Definition
1
LCLK
11
LAD0
2
GND
12
GND
3
LFRAME
13
NC
4
No Pin
14
ID
5
LRESET
15
SB3V
6
NC
16
SERIRQ
7
LAD3
17
GND
8
LAD2
18
NC
9
VCC3
19
NC
10
LAD1
20
SUSCLK
20
19
2
1
F_USB30
F_AUDIO(H)
DB_PORT
F_PANEL(NH)
F_PANEL
(H61M-D2)
TPM
w/housing
18) PHASE LED
The number of lighted LEDs indicates the CPU loading. The higher the CPU loading, the more the
number of lighted LEDs. To enable the Phase LED display function, please first enable Dynamic Energy
Saver
™
2. Refer to Chapter 4, "Dynamic Energy Saver
™
2," for more details.
