Hardware Installation

- 20 -

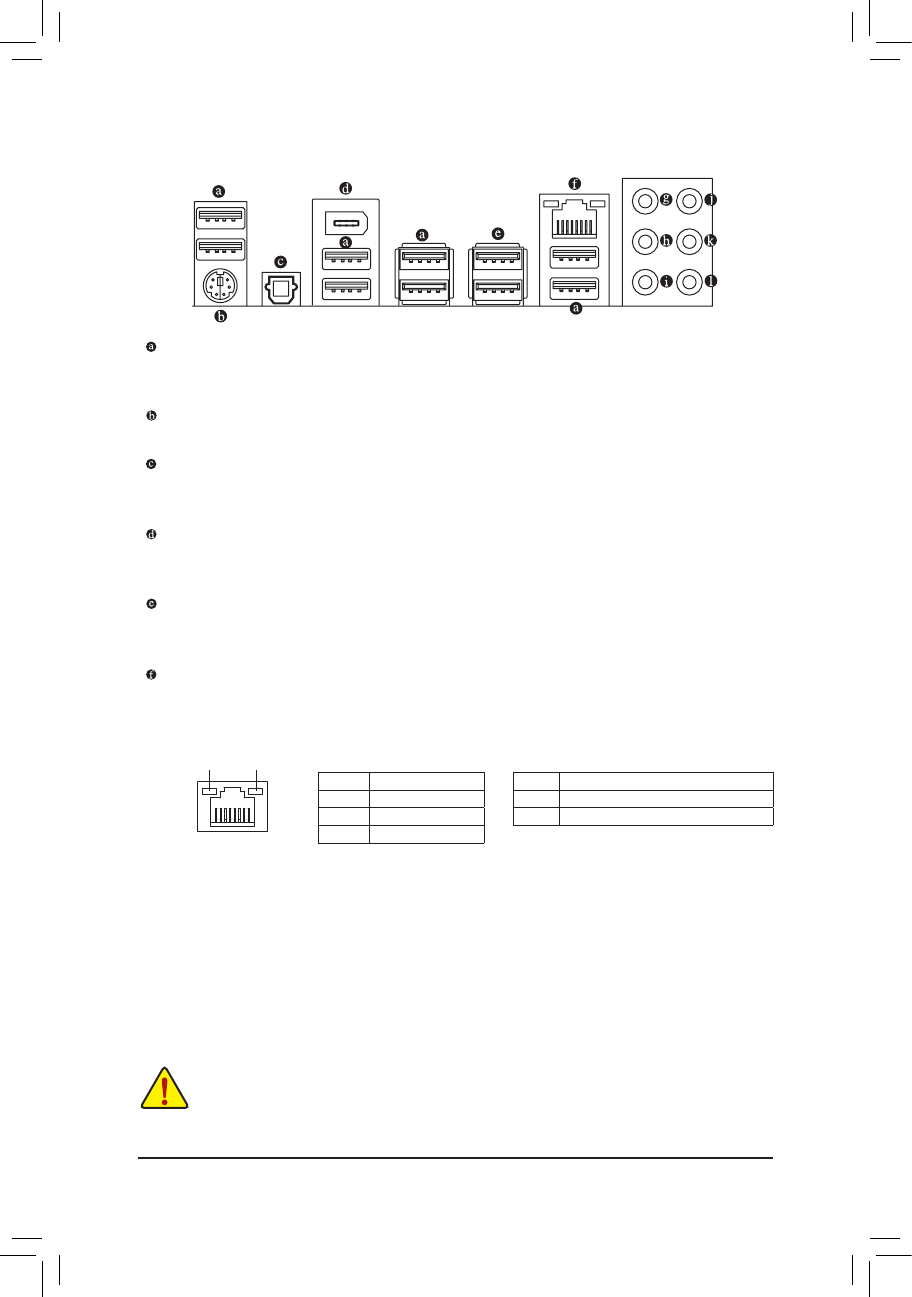

1-7  Back Panel Connectors

USB 2.0/1.1 Port

The USB port supports the USB 2.0/1.1 specification. Use this port for USB devices such as a USB key

-

board/mouse, USB printer, USB flash drive and etc.

PS/2 Keyboard/Mouse Port

Use this port to connect a PS/2 mouse or keyboard.

Optical S/PDIF Out Connector

This connector provides digital audio out to an external audio system that supports digital optical audio.
Before using this feature, ensure that your audio system provides an optical digital audio in connector.

IEEE 1394a Port

The IEEE 1394 port supports the IEEE 1394a specification, featuring high speed, high bandwidth and

hotplug capabilities. Use this port for an IEEE 1394a device.

USB 3.0/2.0 Port

The USB 3.0 port supports the USB 3.0 specification and is compatible to the USB 2.0/1.1 specification.
Use this port for USB devices such as a USB keyboard/mouse, USB printer, USB flash drive and etc.

RJ-45 LAN Port

The Gigabit Ethernet LAN port provides Internet connection at up to 1 Gbps data rate. The following
escribes the states of the LAN port LEDs.

When removing the cable connected to a back panel connector, first remove the cable from your



device and then remove it from the motherboard.
When  removing  the  cable,  pull  it  straight  out  from  the  connector.  Do  not  rock  it  side  to  side  to



prevent an electrical short inside the cable connector.

Activity LED

Connection/

Speed LED

LAN Port

Activity LED:

Connection/Speed LED:

State

Description

Orange

1 Gbps data rate

Green

100 Mbps data rate

Off

10 Mbps data rate

State

Description

Blinking Data transmission or receiving is occurring
Off

No data transmission or receiving is occurring
