Hardware Installation
- 26 -
A RAID 0 or RAID 1 configuration requires two hard drives.

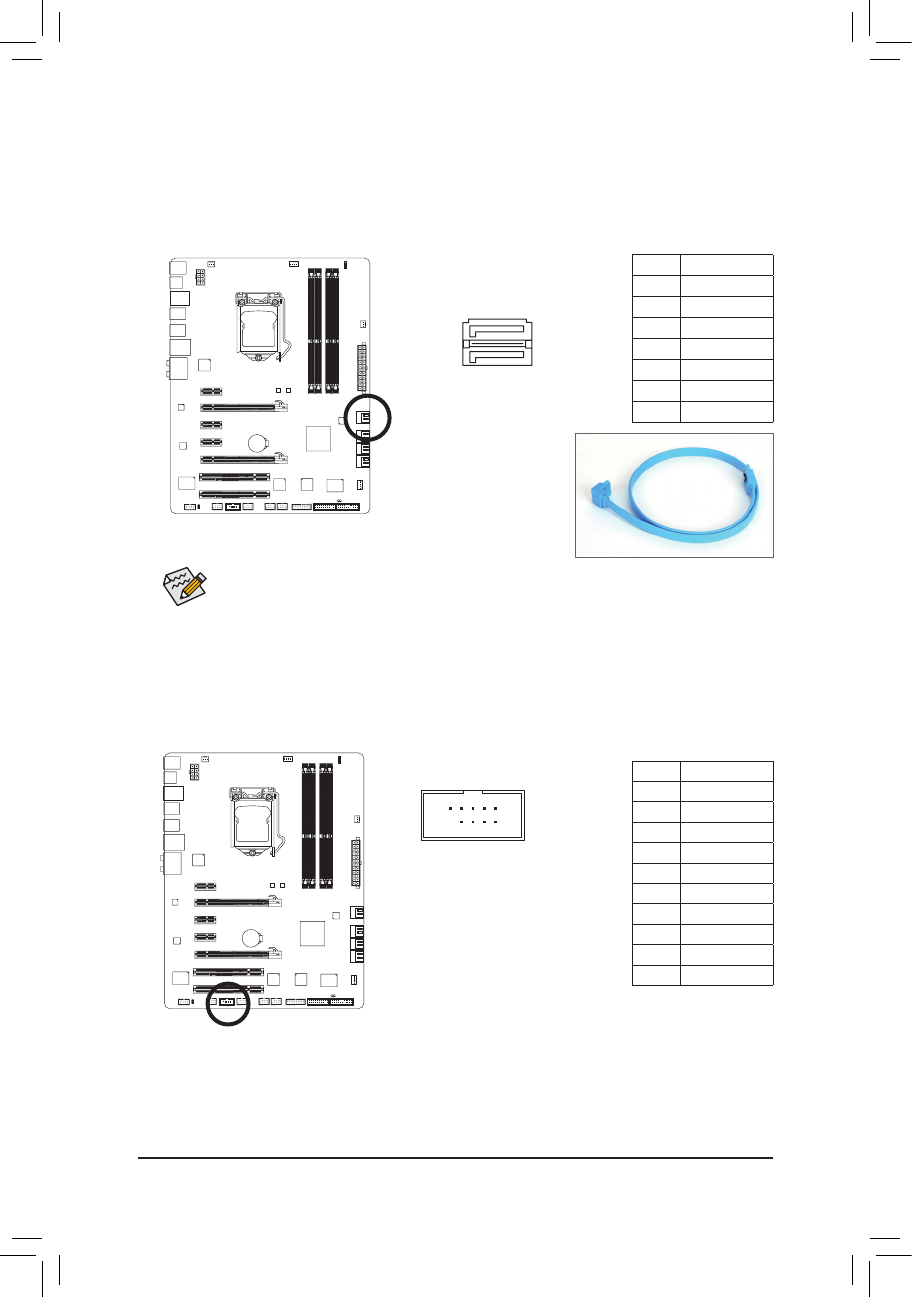

9) GSATA3_6/7 (SATA 6Gb/s Connectors, Controlled by Marvell 88SE9172 Chip)
The SATA connectors conform to SATA 6Gb/s standard and are compatible with SATA 3Gb/s and SATA
1.5Gb/s standard. Each SATA connector supports a single SATA device. The Marvell 88SE9172 chip
supports RAID 0 and RAID 1. Refer to Chapter 5, "Configuring SATA Hard Drive(s)," for instructions on
configuring a RAID array.
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
10) COMA (Serial Port Header)
The COM header can provide one serial port via an optional COM port cable. For purchasing the op-
tional COM port cable, please contact the local dealer.
10
9
2
1
Pin No.
Definition
1
NDCD-
2
NSIN
3
NSOUT
4
NDTR-
5
GND
6
NDSR-
7
NRTS-
8
NCTS-
9
NRI-
10
No Pin
DEBUG
PORT
G.QBOFM
GSATA3_6
GSATA3_7
1
1
7
7
Please connect the L-shaped end of
the SATA cable to your SATA hard
drive.
