- 31 -

Hardware Installation

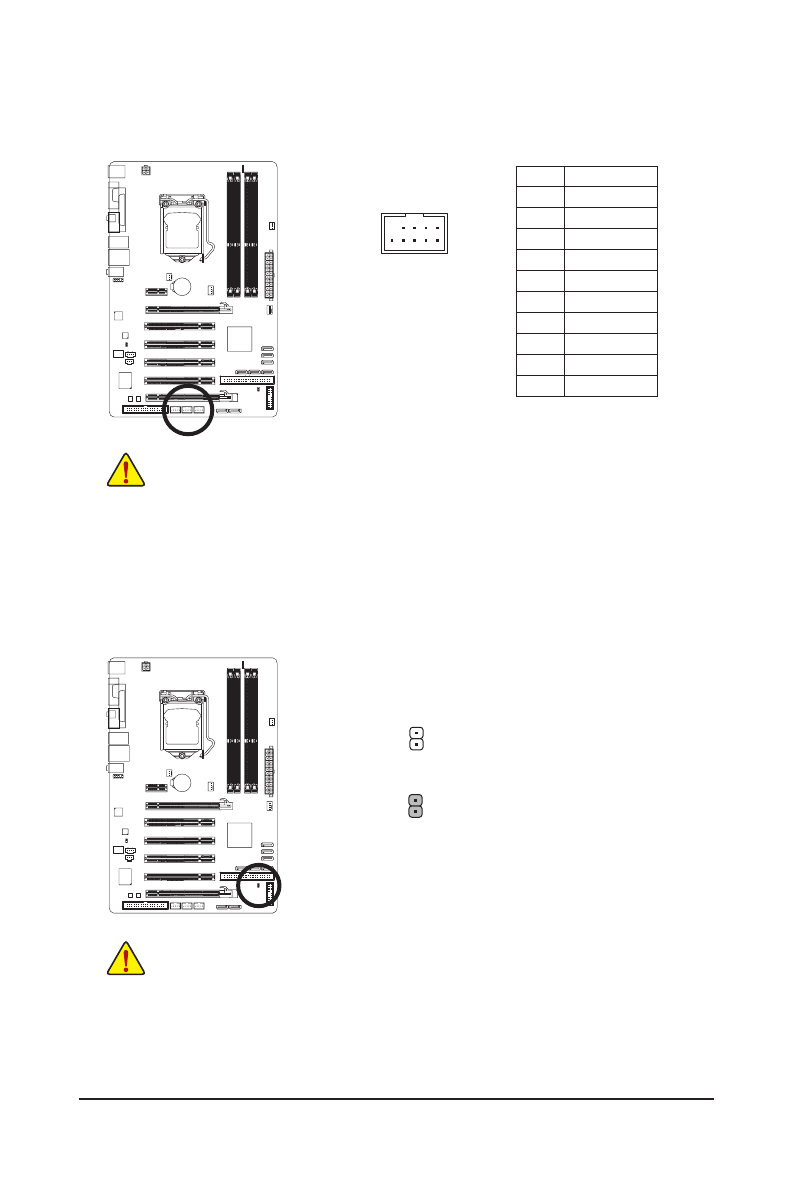

16)  F_USB1/F_USB2/F_USB3 (USB Headers)



The headers conform to USB 2.0/1.1 specification. Each USB header can provide two USB ports via an
optional USB bracket. For purchasing the optional USB bracket, please contact the local dealer.

10

9

2

1

Pin No.  Definition
  1

Power (5V)

  2

Power (5V)

  3

USB DX-

  4

USB DY-

  5

USB DX+

  6

USB DY+

  7

GND

  8

GND

  9

No Pin

  10

NC

  Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB header.

  Prior  to  installing  the  USB  bracket,  be  sure  to  turn  off  your  computer  and  unplug  the  power

cord from the power outlet to prevent damage to the USB bracket.

17)  CLR_CMOS (Clearing CMOS Jumper)



Use  this  jumper  to  clear  the  CMOS  values  (e.g.  date  information  and  BIOS  configurations)  and  reset
the CMOS values to factory defaults. To clear the CMOS values, place a jumper cap on the two pins to
temporarily  short  the  two  pins  or  use  a  metal  object  like  a  screwdriver  to  touch  the  two  pins  for  a  few
seconds.

Open: Normal

Short: Clear CMOS Values

  Always turn off your computer and unplug the power cord from the power outlet before clear-

ing the CMOS values.

  After clearing the CMOS values and before turning on your computer, be sure to remove the

jumper cap from the jumper. Failure to do so may cause damage to the motherboard.

  After  system  restart,  go  to  BIOS  Setup  to  load  factory  defaults  (select

Load  Optimized  De-

faults

)  or  manually  configure  the  BIOS  settings  (refer  to  Chapter  2,  "BIOS  Setup,"  for  BIOS

configurations).
