GA-MA790FXT-UD5P Motherboard
- 28 -

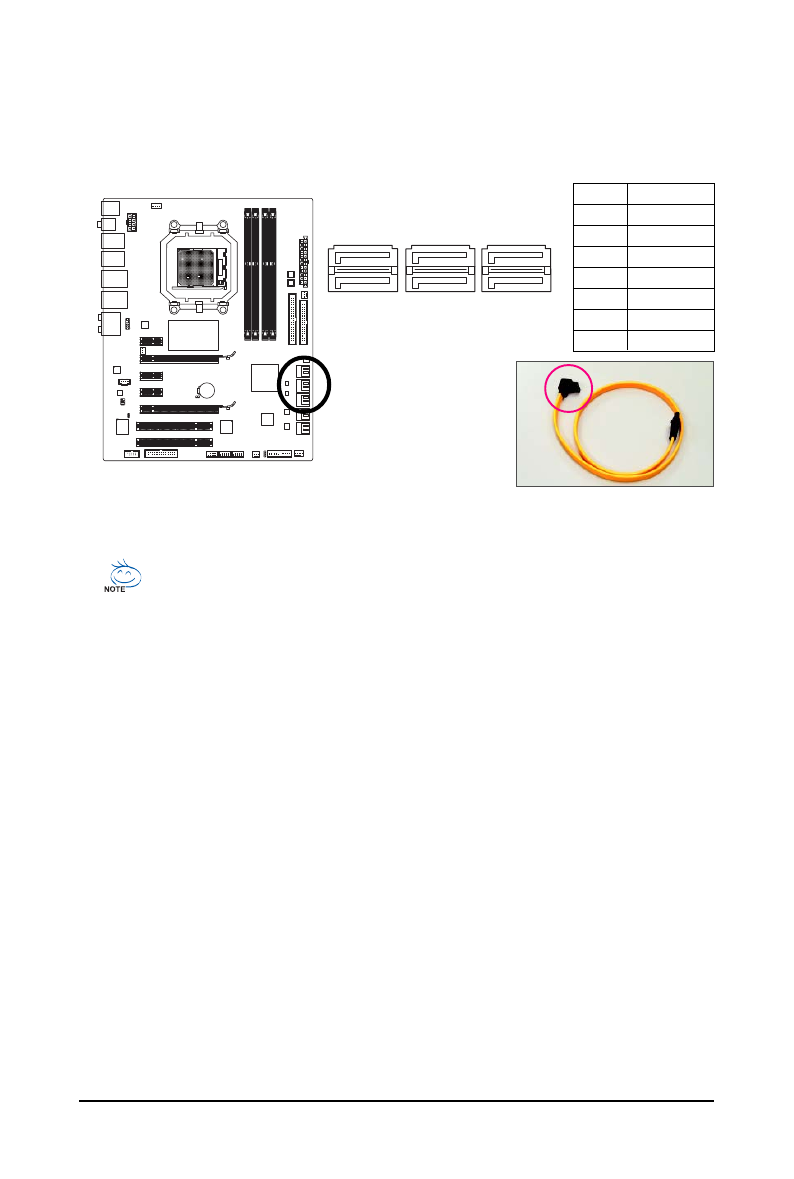

9) SATA2_0/1/2/3/4/5 (SATA 3Gb/s Connectors, Controlled by AMD SB750, Blue)
The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s
standard. Each SATA connector supports a single SATA device. The AMD SB750 controller
supports RAID 0, RAID 1, RAID 5, RAID 10 and JBOD. Refer to Chapter 5, "Configuring SATA Hard
Drive(s)," for instructions on configuring a RAID array.
Pin No.
Definition
1
GND
2
TXP
3
TXN
4
GND
5
RXN
6
RXP
7
GND
Please connect the L-shaped end
of the SATA 3Gb/s cable to your
SATA hard drive.
SATA2_0
SATA2_1
SATA2_2
SATA2_3
SATA2_5
1
1
7
7
•
A RAID 0 or RAID 1 configuration requires at least two hard drives. If more than two hard
drives are to be used, the total number of hard drives must be an even number.
•
A RAID 5 configuration requires at least three hard drives. (The total number of hard drives
does not have to be an even number.)
•
A RAID 10 configuration requires at least four hard drives and the total number of hard
drives must be an even number.
SATA2_4
