- 25 -
Инсталляция аппаратного обеспечения
G.QBOFM
10
9
2
1
G.QBOFM
2
1
26
25

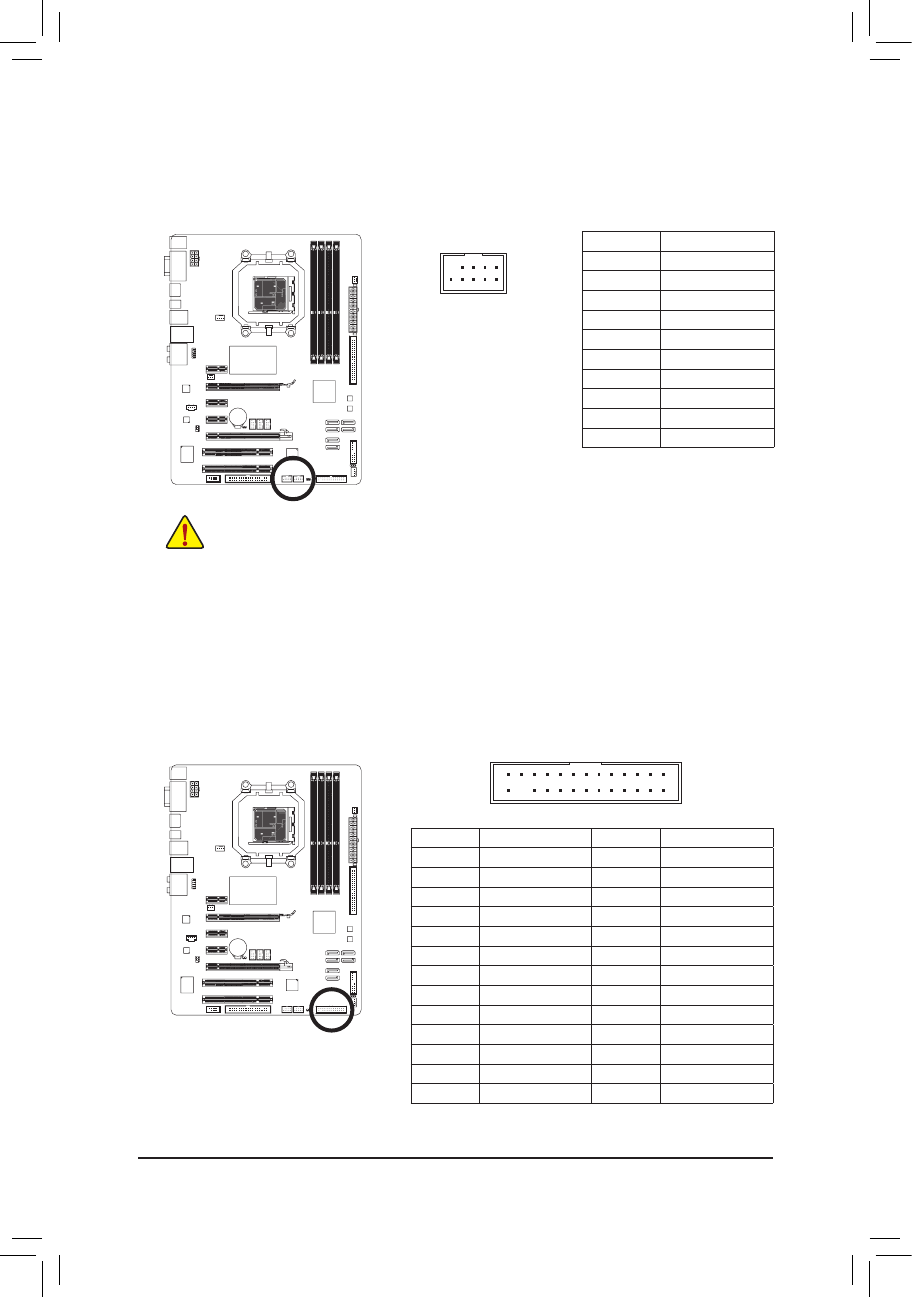

16) F_1394_1/F_1394_2 (Разъем порта IEEE 1394a)
Разъем удовлетворяет требованиям спецификации IEEE 1394a. Каждый разъем на плате
поддерживает подключение одного IEEE 1394a-порта на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте кабель USB-портов на выносной планке к разъему IEEE 1394a на
системной плате.
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с портом IEEE 1394a, выключите ПК и отсоедините силовой кабель от
блока питания.
•
Для того, чтобы выполнить соединение IEEE 1394a-устройства с ПК, сначала
подключите интерфейсный кабель к компьютеру, а затем к устройству. Заранее
позаботьтесь о надежности соединения.
17) LPT (Параллельный порт)
Этот разъем предназначен для подключения параллельного LPT-порта на выносной планке. По
вопросам приобретения выносных планок обратитесь к локальному диллеру.
№ контакта Пояснения
№ контакта Пояснения
1
STB-
14
GND - заземление
2
AFD-
15
PD6
3
PD0
16
GND - заземление
4
ERR-
17
PD7
5
PD1
18
GND - заземление
6
INIT-
19
ACK-
7
PD2
20
GND - заземление
8
SLIN-
21
BUSY
9
PD3
22
GND - заземление
10
GND - заземление
23
PE
11
PD4
24
No Pin
12
GND - заземление
25
SLCT
13
PD5
26
GND - заземление
№ контакта Пояснения
1
TPA+
2
TPA-
3
GND (заземление)
4
GND (заземление)
5
TPB+
6
TPB-
7
Power (12V)
8
Power (12V)
9
No Pin
10
GND (заземление)
