Инсталляция аппаратного обеспечения
- 22 -

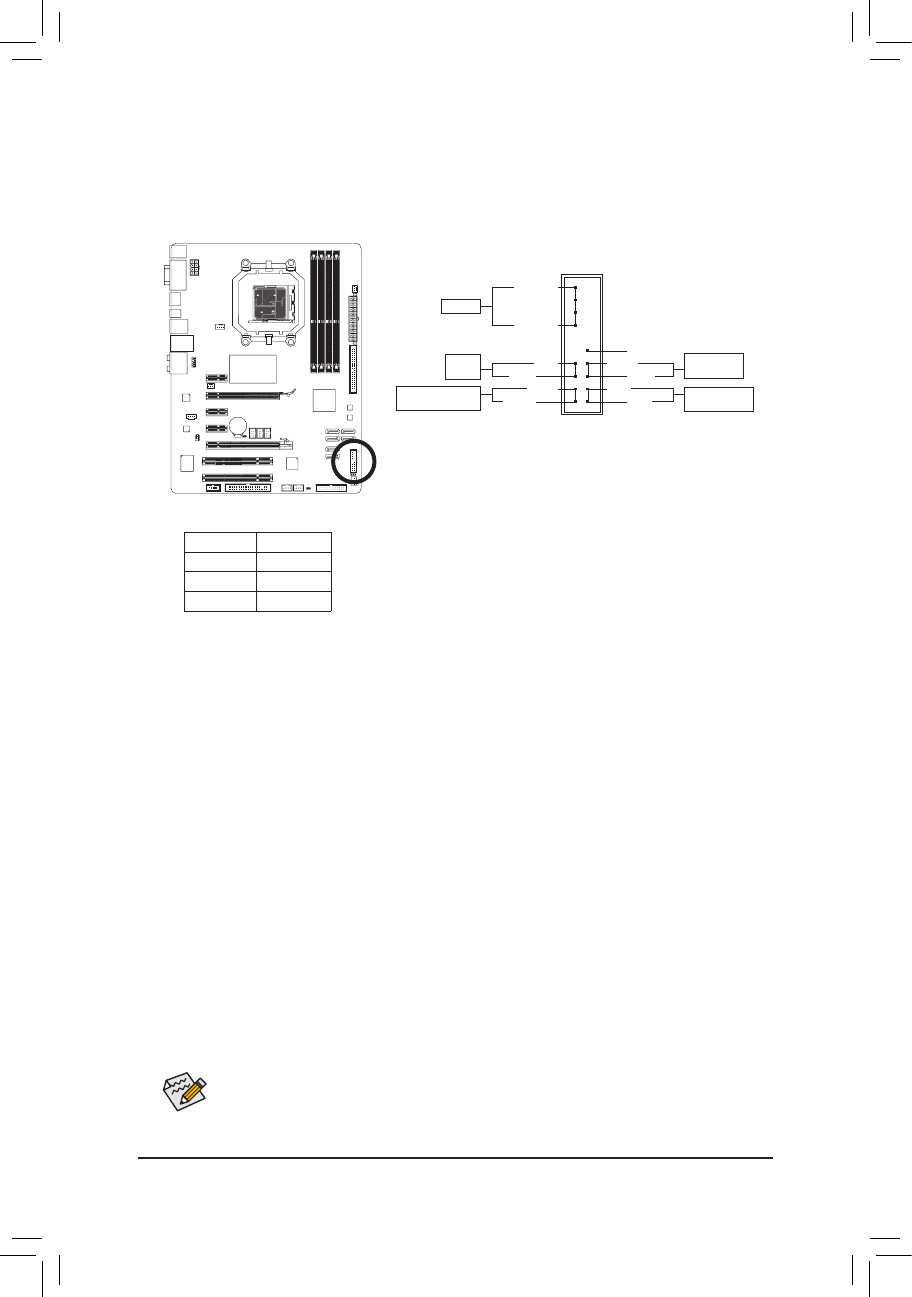

11) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL провода кнопок Power (Питание) , Reset (Перезагрузка),
Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси системного блока и
Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
•
PW
(Контакты кнопки Power, красный провод):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенным
образом (за дополнительной информацией обратитесь к Главе 2, разделы "BIOS Setup" и
"Power management Setup")
•
SPEAK
(Контакты динамика, оранжевый провод):
Подключите провода динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигналах
динамика размещена в Главе 5, "Устранение неисправностей".
•
HD (Контакты индикатора активности жесткого диска, синий провод):
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
(Контакты кнопки Reset, зеленый провод):
Подключите провода кнопки Reset к соответствующим контактам на фронтальной панели.
Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.
•
NC
(Фиолетовый провод):
Зарезервирован.
•
MSG
(Контакты индикатора Message/Power/Sleep LED, Желтый):
Подключите индикатор статуса системы к фронтальной панели. После
включения системы светодиодный индикатор начнет светиться. Когда
система находится в режиме S1 индикатор мигает. Светодиодный
индикатор полностью отключается в те моменты, когда система переходит
в режимы S3/S4 или полностью выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены контакты динамика, кнопок
Power, Reset, индикатора активности жесткого диска и т.д. После подключения всех кабелей
еще раз проверьте полярность перед включением ПК.
Состояние LED
S0
Включен
S1
Мигает
S3/S4/S5
Выключен
G.QBOFM
1
2
19
20
MSG-
HD-
PW-
RES+
SPEAK+
SPEAK-
MSG+
HD+
PW+
RES-
NC
Индикатор Message/
Power/Sleep
Динамик
Кнопка
питания
Индикатор
активности HDD
Перезагрузка
(Reset)
