Инсталляция аппаратного обеспечения
- 20 -
2
40
1
39

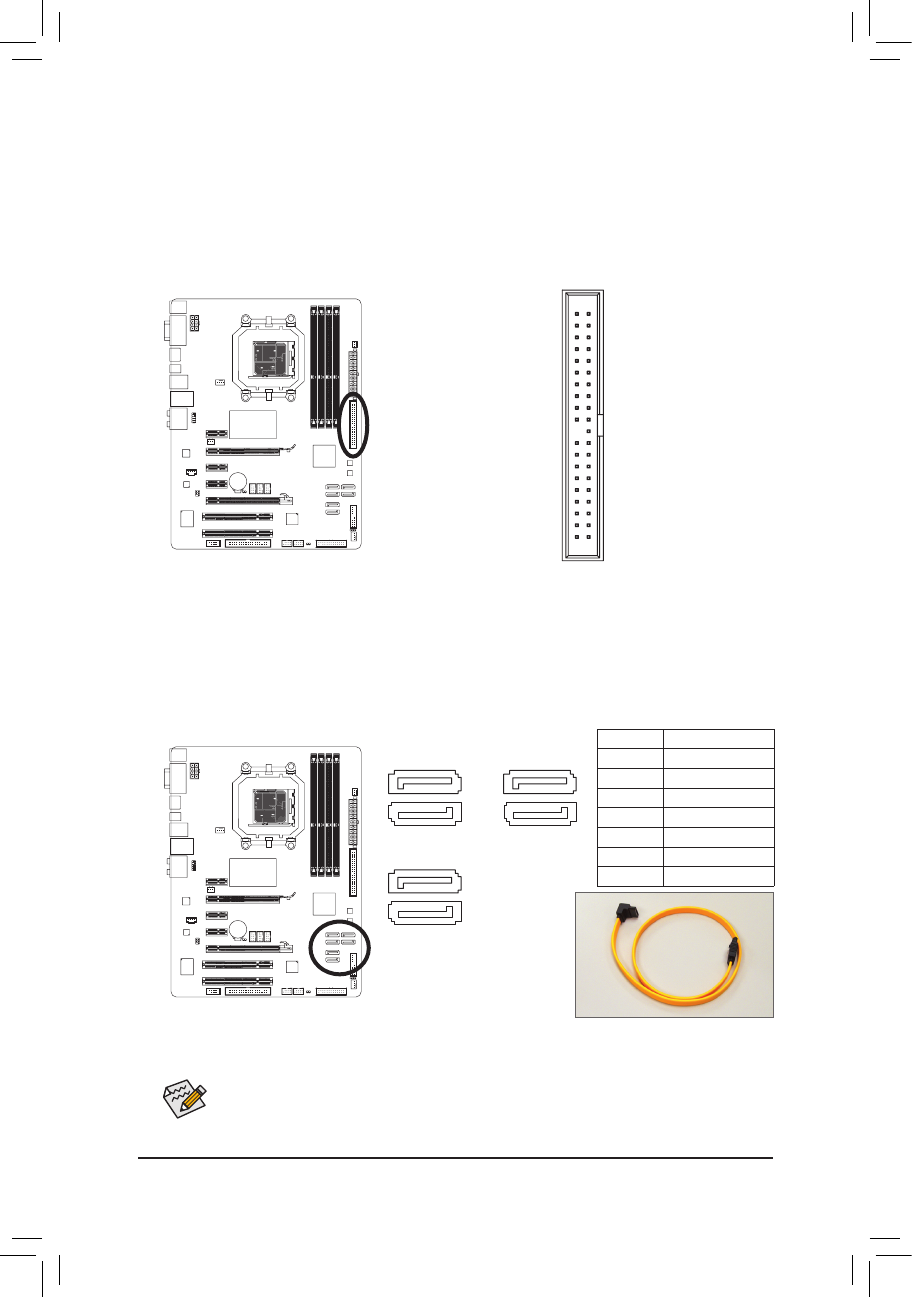

8) SATA2_0/1/2/3/4/5 (Разъемы SATA интерфейса, контроллер чипсета)
Разъем SATA соответствует спецификации SATA II (пиковая пропускная способность 3 Гбит/с)
и совместим с базовым стандартом SATA (пиковая пропускная способность 1,5 Гбит/с). Каждый
SATA-разъем на плате обеспечивает подключение одного SATA-устройства. Контроллер AMD
SB710 предоставляет возможность организовать для дисковой подсистемы RAID-массив уровня
0,1,10 и JBOD. Дополнительная информация о конфигурировании RAID-массива размещена в
Главе 5, "Конфигурирование SATA жестких дисков") .
7
7
7
1
1
1
1
1
1
7
7
7
G.QBOFM
G.QBOFM
G.QBOFM
G.QBOFM
G.QBOFM
G.QBOFM
SATA2_1
SATA2_3
SATA2_5
SATA2_0
SATA2_2
SATA2_4
7) IDE (Разъем IDE-интерфейса)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
•
Конфигурация RAID-массивов уровня 0 и 1 требует наличия минимум двух накопителей.
В случае использования более двух накопителей их общее число должно быть четным.
•
Конфигурация RAID-массива уровня 10 требует наличия минимум четырех накопителей,
при этом общее число накопителей должно быть четным.
№ контакта Пояснения
1
GND (заземление)
2
TXP
3
TXN
4
GND (заземление)
5
RXN
6
RXP
7
GND (заземление)
Подключите Г-образный разъем
и н т е р ф е й с н о г о к а б е л я к S ATA
жесткому диску.
