Инсталляция аппаратного обеспечения

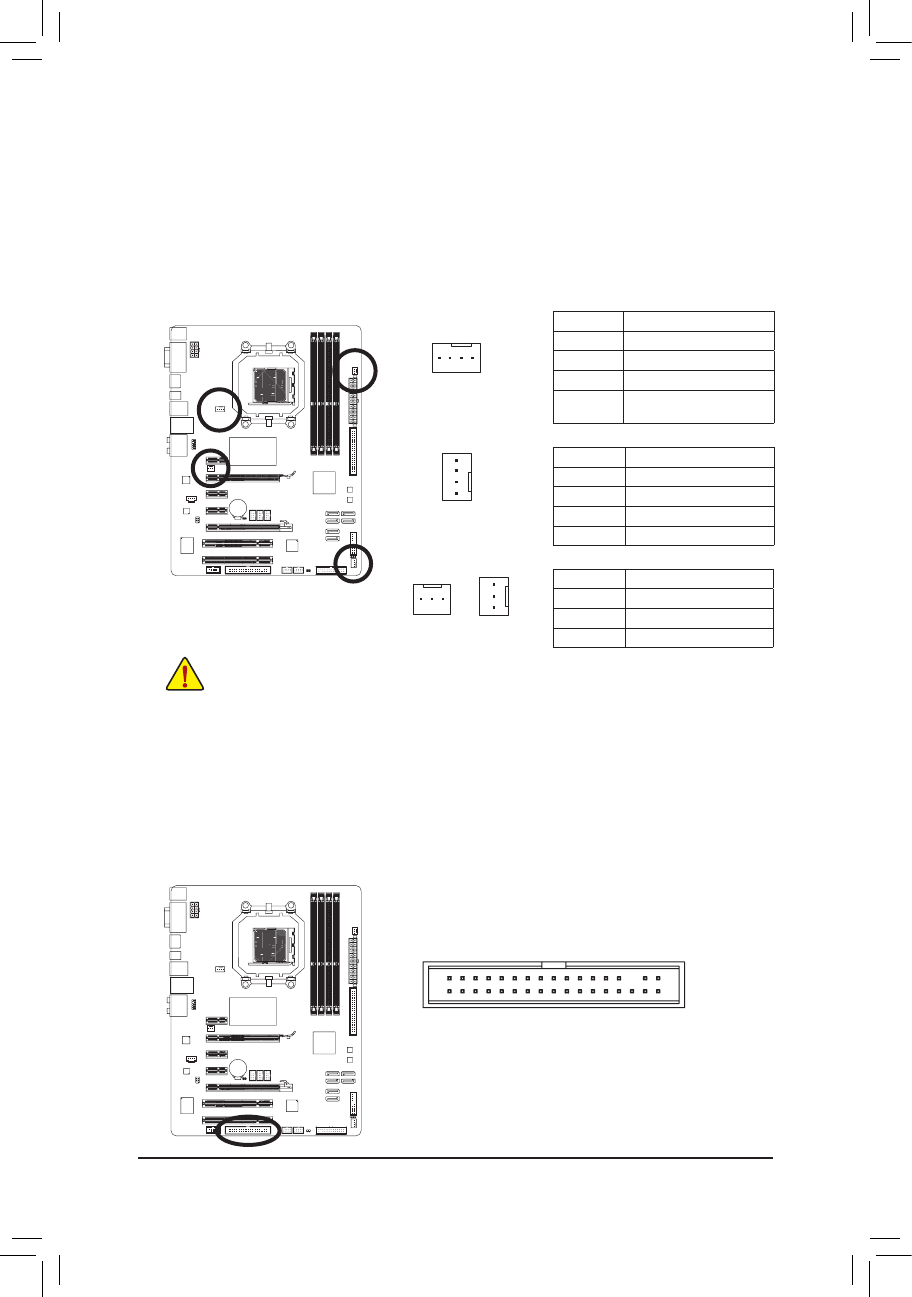

3/4/5) CPU_FAN/SYS_FAN1/SYS_FAN2/PWR_FAN (Разъемы вентиляторов)
Н а с и с т е м н о й п л а т е у с т а н о в л е н 4 - к о н т а к т н ы й р а з ъ е м ( C P U _ FA N ) д л я п о д к л ю ч е н и я
вентилятора системы охлаждения ЦП, 3-контактный (SYS_FAN2) для системного вентилятора,
4-контактный (SYS_FAN1) для системного вентилятора, и 3-контактный (PWR_FAN) для
вентилятора блока питания. Подключая вентиляторы к этим разъемам, соблюдайте полярность
(черный провод кабеля соответствует контакту "Земля"). Системная плата поддерживает
возможность регулировки скорости вращения вентилятора ЦП. Для обеспечения необходимого
теплорассеивания рекомендуется задействовать системный вентилятор, который выводит
нагретые воздушные массы за пределы корпуса ПК.
1
CPU_FAN
SYS_FAN1
PWR_FAN
G.QBOFM
G.QBOFM
SYS_FAN2
1
1
1
2
34
1
33
•
Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий
теплоотвод от ключевых компонентов. Помните, что перегрев процессора или системы
может вывести компоненты из строя или система будет работать нестабильно.
•
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
перемычки для замыкания контактных групп FAN-разъемов.
6) FDD (Разъем флоппи-дисковода)
Разъем FDD используется для подключения флоппи-дисковода. Поддерживаются следующие типы
флоппи-дисководов: 360 Kбайт, 720 Kбайт, 1,2 Mбайт, 1,44 Mбайт и 2,88 Mбайт. Перед тем как
подключать устройство, найдите Контакт 1 на флоппи-дисководе и интерфейсном кабеле. Контакт
1 на интерфейсном кабеле промаркирован цветом, отличающимся от основного цвета шлейфа. По
вопросам приобретения кабеля для флоппи-дисковода обращайтесь к локальному дилеру.
CPU_FAN:
SYS_FAN1:
SYS_FAN2/PWR_FAN:
№ контакта Пояснения
1
GND (заземление)
2
+12V / Контроль оборотов
3
Контакт датчика
4
Контроль скорости
вращения
№ контакта Пояснения
1
GND (заземление)
2
+12V / Контроль оборотов
3
Контакт датчика
4
Зарезервирован
№ контакта Пояснения
1
GND (заземление)
2
+12V
3
Контакт датчика
