- 23 -
Инсталляция аппаратного обеспечения

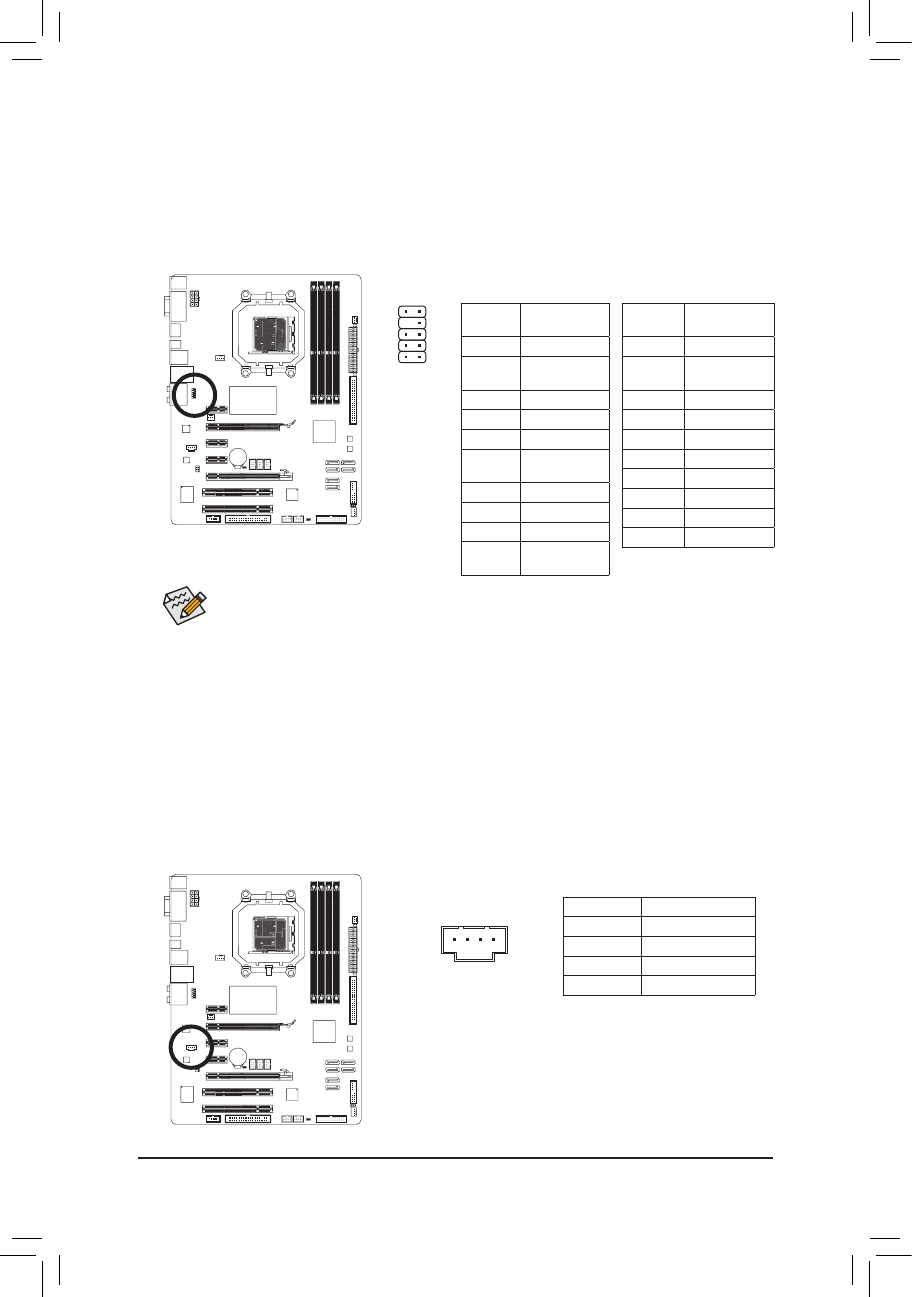

12) F_AUDIO (Разъем фронтальной аудиопанели)
Группа контактов на передней панели поддерживает аудиоподсистемы класса Intel High Definition
Audio (HD) и AC'97 и предназначена для подключения аудиосистемы ПК. Выполняя процедуру
подключения, соблюдайте полярность, следуя инструкции. Некорректное подключение
компонентов влечет за собой неработоспособность аудиоподсистемы, а в отдельных случаях
даже выход ее из строя.
•
По умолчанию фронтальная панель настроена на работу с аудиоподсистемой
класса HD Audio. Для того, чтобы правильно сконфигурировать фронтальную панель
для совместной работы с AC'97-аудиоподсистемой обратитесь за дополнительной
информацией к Главе 5, "Конфигурирование 2/4/5.1/7.1-канальной аудиоподсистемы".
•
Разъемы аудиоподсистемы представлены как на передней, так и на задней панели
системного блока. Если требуется активировать режим Mute (временное отключение
а у д и о с и г на л а ) д л я з а д не й п а н е л и о б р а т и т е с ь к Г л а ве 5 , " К о н ф и г у р и р о ва ни е
2/4/5.1/7.1-канальной аудиоподсистемы" (только для шасси с фронтальной панелю HD
Audio).
•
Некоторые шасси оснащены фронтальной панелью, конфигурация которой отличается
от стандартной. Для получения информации о конфигурировании аудиомодуля
обратитесь к изготовителю корпуса.
13) CD_IN (Разъем CD In)
Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя.
Для фронтальной панели
HD Audio:
Для фронтальной панели
AC'97 Audio:
№
контакта
Пояснения
1
MIC2_L
2
GND
(заземление)
3
MIC2_R
4
-ACZ_DET
5
LINE2_R
6
GND
(заземление)
7
FAUDIO_JD
8
No Pin
9
LINE2_L
10
GND
(заземление)
№
контакта
Пояснения
1
MIC
2
GND
(заземление)
3
MIC Power
4
NC
5
Line Out (R)
6
NC
7
NC
8
No Pin
9
Line Out (L)
10
NC
№ контакта Пояснения
1
CD-L
2
GND (заземление)
3
GND (заземление)
4
CD-R
1
2
9
10
1
