Инсталляция апаратного обеспечения
- 24 -

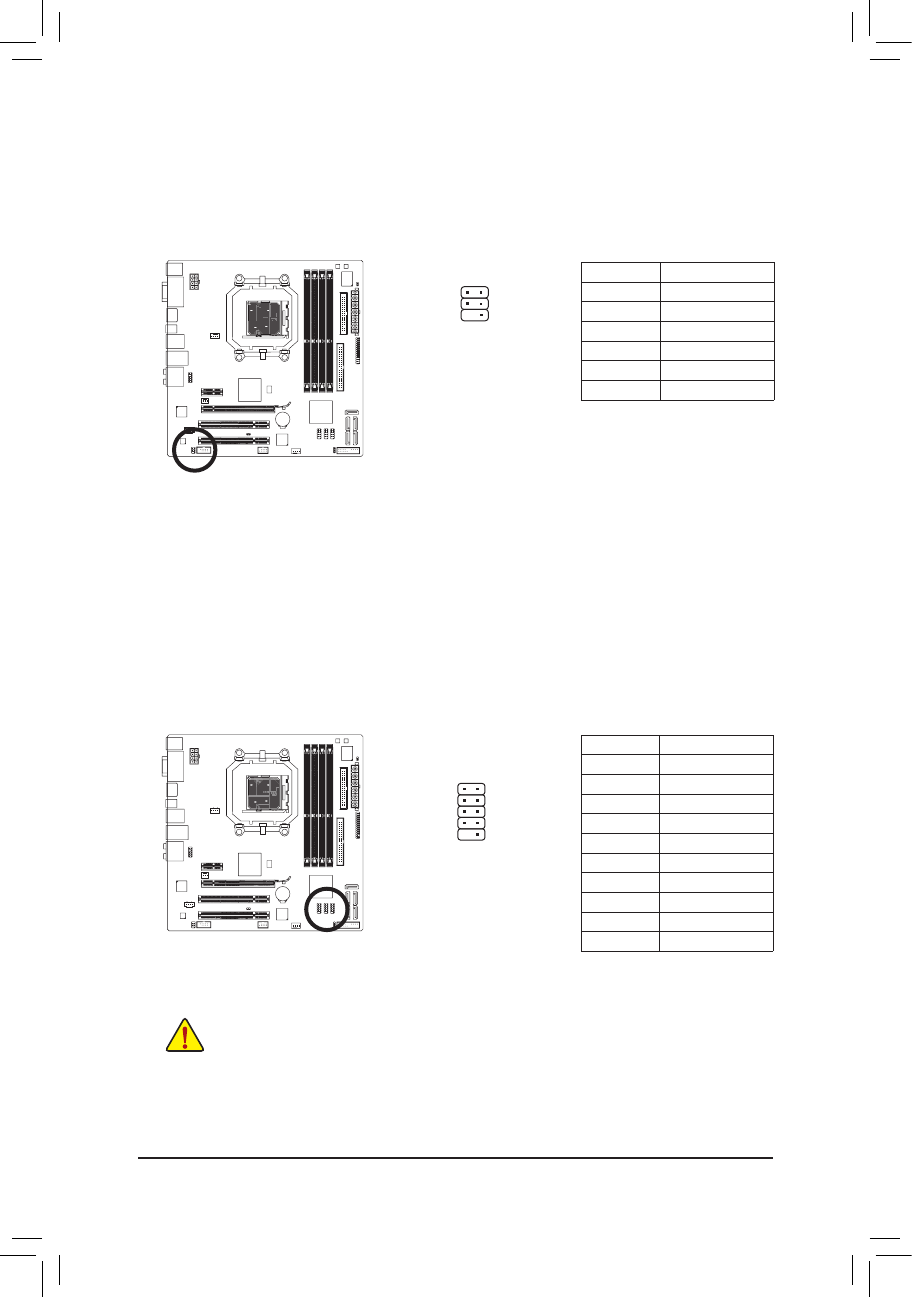

13) SPDIF_IO (Разъем S/PDIF In/Out)
Группа контактов предназначена для подключения разъема "Вход"/"Выход" цифрового
аудиоинтерфейса S/PDIF и предполагает наличие специального кабеля для подключения к
аудиоаппаратуре, поддеживающей цифровые форматы звука. По вопросам приобретения кабеля
обратитесь S/PDIF к локальному дилеру.
6
5
2
1
14) F_USB1/F_USB2/F_USB3 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
•
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы портов
IEEE 1394 на выносных планках
•
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
10
9
2
1
№ контакта Пояснения
1
Power
2
No Pin
3
SPDIF
4
SPDIFI
5
GND (заземление)
6
GND (заземление)
№ контакта Пояснения
1
Power (5V)
2
Power (5V)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND (заземление)
8
GND (заземление)
9
No Pin
10
NC
