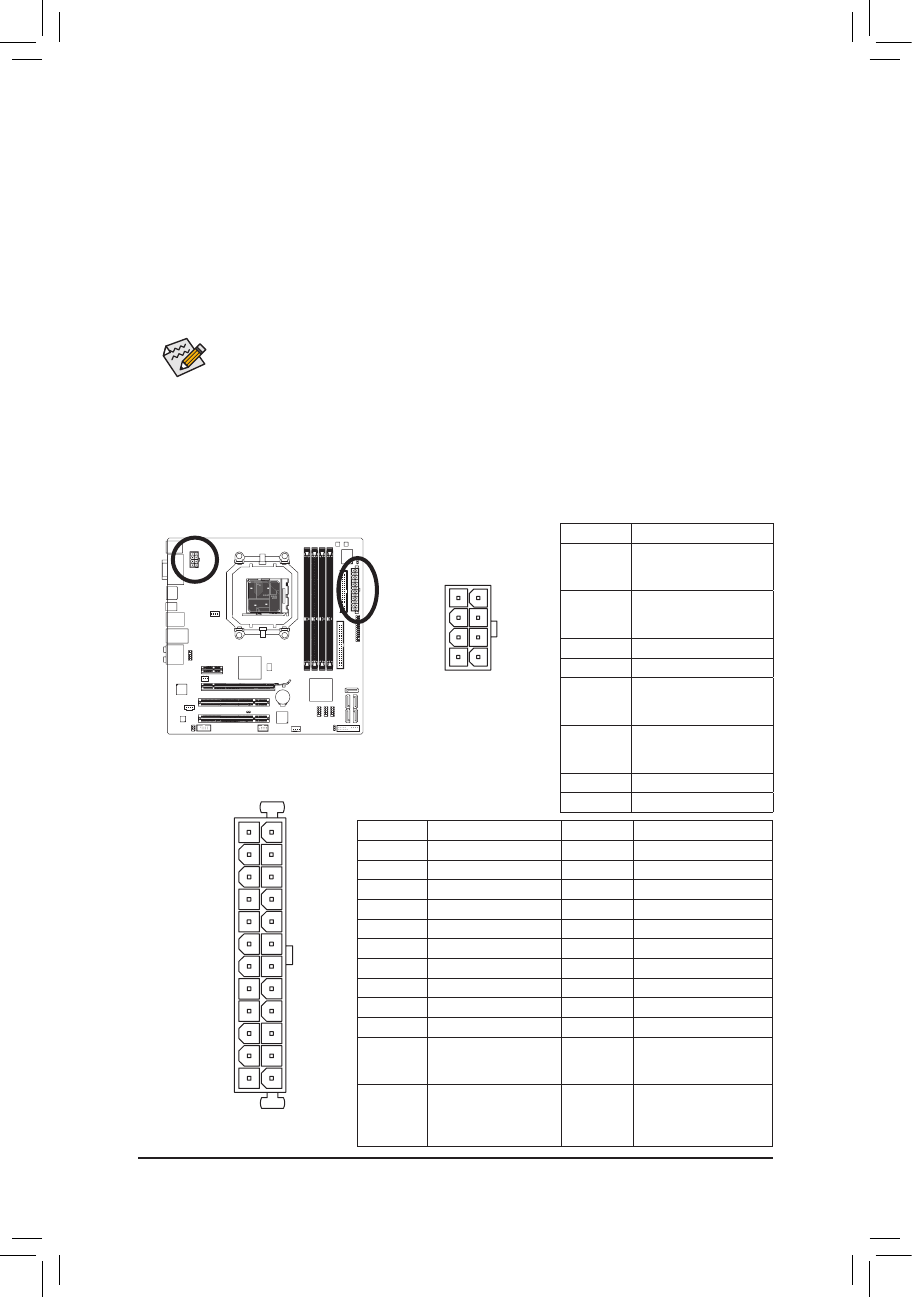

Инсталляция апаратного обеспечения
- 18 -
ATX_12V_2X4:
1/2) ATX_12V_2X4/ATX (
4-контактный разъем питания 12 В и 24-контактный основной
ATX-разъем питания
)
С помощью этого разъема блок питания ПК обеспечивает все компоненты системной платы
стабильным электропитанием необходимой мощности.Чтобы исключить риск повреждения
оборудования, до подключения кабеля питания к разъему убедитесь в том, что блок питания
выключен и все устройства инсталлированы должным образом. Разъем питания сконструирован
таким образом, чтобы полностью исключить возможность некорректного подключения к нему
соответствующего кабеля блока питания. Правильно сориентируйте 24-контактный разъем блока
питания и соедините его с ATX-разъемом на системной плате. Разъем ATX 12 В предназначен для
питания ЦП, если он не подключен к системной плате, включить компьютер не удастся.
•
Мощность блока питания должна быть достаточной для того, чтобы обеспечить
потребности всех установленных в системе компонентов, желательно с небольшим
запасом (например, 500-Вт блок питания или более мощный). В противном случае
велика вероятность нестабильности или даже полной неработоспособности системы.
•
Разъемы питания на плате совместимы с 4-контактным ATX 12 В и 20-контактным ATX-
разъемами блока питания. В тех случаях, когда предполагается использовать блок
питания с 8-контактым ATX 12 В и 24-контактным ATX-разъемами удалите заглушку на
разъеме ATX 12 В и основном ATX-разъеме системной платы. Не подключайте кабели
блока питания с 4-контактным ATX 12 В и 20-контактным ATX-разъемами в секции ATX-
разъемов, защищенные заглушками.
ATX_12V_2X4
4
1
8
5
13
1
24
12
ATX
ATX:
№ контакта Пояснения
№ контакта Пояснения
1
3,3V
13
3,3V
2
3,3V
14
-12V
3
GND - заземление
15
GND - заземление
4
+5V
16
PS_ON (soft On/Off)
5
GND - заземление
17
GND - заземление
6
+5V
18
GND - заземление
7
GND - заземление
19
GND - заземление
8
Power Good
20
-5V
9
5VSB (stand by +5V)
21
+5V
10
+12V
22
+5V
11
+12V (только для 2х12-
контактных разъемов
ATX разъемов)
23
+5V (только для 2х12-
контактных разъемов
ATX разъемов)
12
3,3V (только для 2х12-
контактных разъемов
ATX разъемов)
24
GND - заземление
(только для 2х12-
контактных ATX
разъемов)
№ контакта Пояснения
1
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12 В)
2
GND - контакт Земля
(только для 8-контактных
разъемов ATX 12 В)
3
GND - заземление
4
GND - заземление
5
+12V (только для
8-контактных разъемов
ATX 12 В)
6
+12V (только для
8-контактных разъемов
ATX 12 В)
7
+12V
8
+12V
