Инсталляция апаратного обеспечения
- 22 -
1
2
19
20
MSG-
HD-
PW
-
RES+
SPEAK+
SPEAK-
MSG+
HD+
PW+
RES-
NC

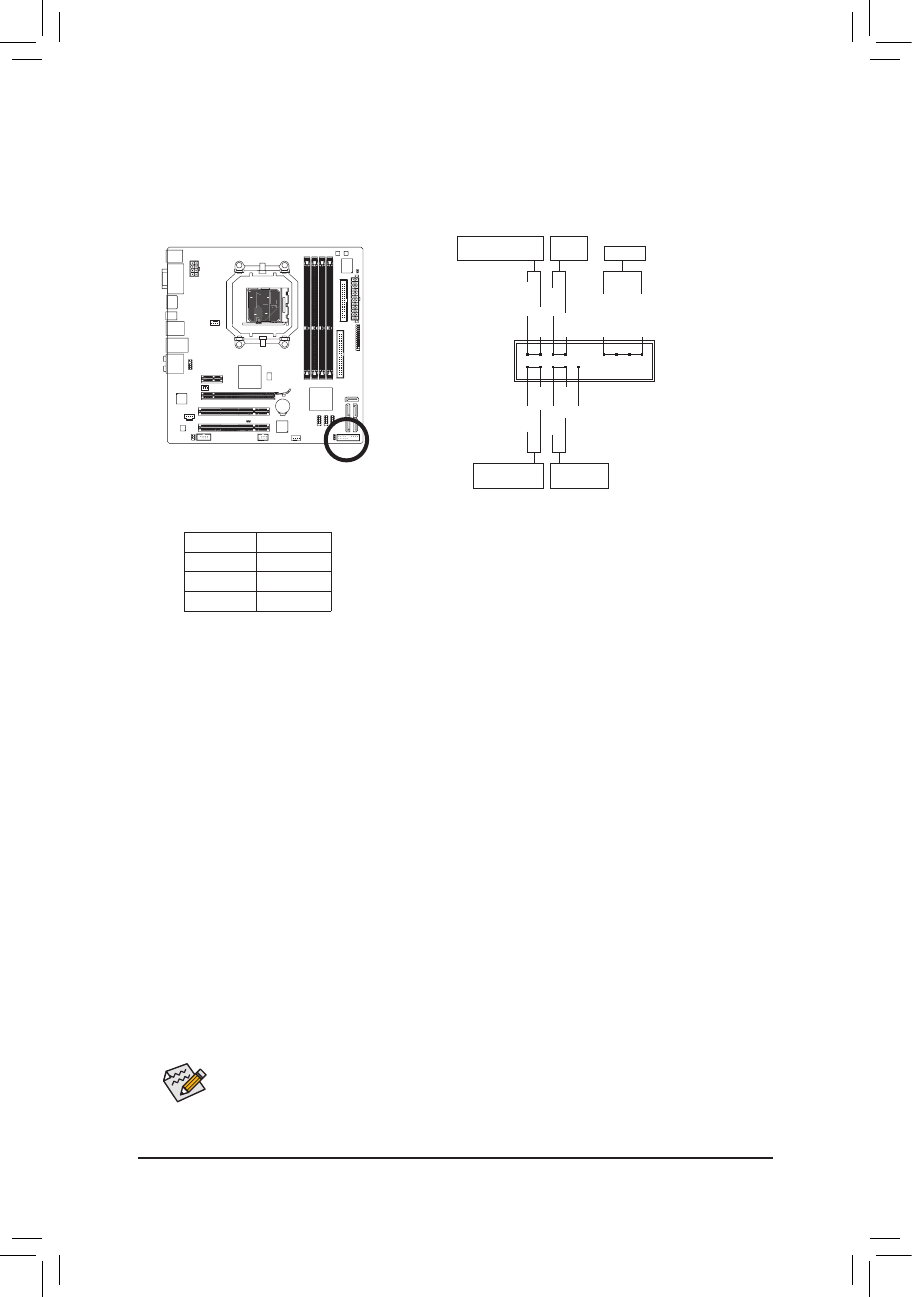

10) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL кабели переключателей Power switch (Питание) , Reset
(Перезагрузка), Chassis intrusion (датчик вскрытия корпуса), а также индикатор статуса шасси
системного блока и Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.)
•
PW
(Кнопка Power, красный провод):
Подключите кабель системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенныи
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup)
•
SPEAK (Динамик, оранжевый провод):
Подключите кабель динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы, пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигналах
динамика размещена в Главе 5 "Устранение неисправностей"
•
HD (Индикатор активности жесткого диска, синий провод):
Подключите кабель индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
•
RES
(Кнопка Reset, зеленый провод):
Подключите кабель кнопки Reset к соответствующим контактам на фронтальной панели.
Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке компьютера.
•
NC
(Сиреневый):
Нет подключения
•
MSG/PWR
(Индикатор Message/Power/Sleep, Желтый/Фиолетовый):
Подключите индикатор статуса системы к разъему фронтальной панели.
После включения системы светодиодный индикатор начнет светиться.
Когда система находится в режиме S1 индикатор мигает. Светодиодный
индикатор полностью отключается в те моменты, когда система переходит
в режимы S3/S4 или полностью выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены разъемы контактных групп для
динамика, кнопок Power, Reset, индикатора активности жесткого диска и Power и т.д. После
подключения всех кабелей еще раз проверьте полярность перед включением ПК.
Состояние LED
S0
Включен
S1
Мигающий
S3/S4/S5
Выключенf
Индикатор Message/
Power/Sleep
Динамик
Кнопка
питания
Индикатор
активности HDD
Перезагрузка
(Reset)
