- 19 -
Инсталляция апаратного обеспечения

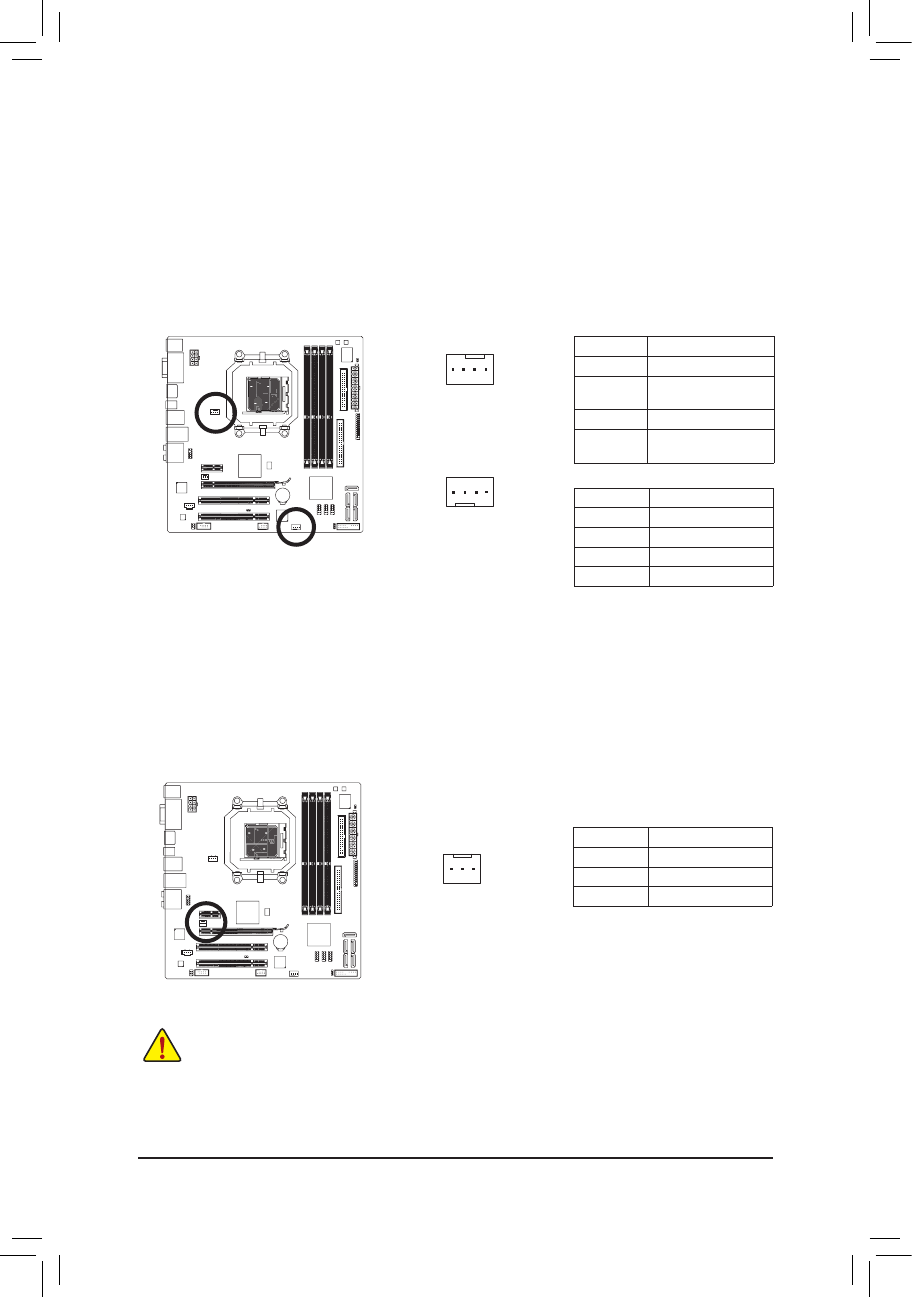

3/4) CPU_FAN/SYS_FAN (Разъемы вентиляторов)
На системной плате установлен 4-контактный разъем (CPU_FAN) для подключения вентилятора
ситемы охлаждения ЦП и 3-контактный (SYS_FAN) для системного вентилятора. Подключая
ветиляторы к этим разъемам, соблюдайте правильную ориентацию (черный провод кабеля
соответствует контакту "Земля"). Системная плата поддерживает возможность регулировки
скорости вращения вентилятора ЦП. Для обеспечения необходимого теплорассеивания
рекомендуется задействовать системный вентилятор, который выводит нагретые воздушные
масы за пределы корпуса ПК.
•
Убедитесь в том, что подключенные к системе вентиляторы обеспечивают надлежащий
теплоотвод от ключевых компонентов. Помните, что перегрев процессора или системы
в целом может вывести компоненты из строя или система будет работать не стабильно.
•
Эти разъемы не требуют установки дополнительных перемычек. Не используйте
перемычки для замыкания контактных групп FAN-разъемов.
CPU_FAN
SYS_FAN
1
1
5) NB_FAN (Разъём вентилятора северного моста)
Подключите кабель вентилятора северного моста к этому разъёму. На разъёме есть ключ,
защищающий от неправильного подключения. Подключая кабель вентилятора к разъёму
убедитечь, что вы делаете то правильно сориентировав коннектор кабеля. Большинство
вентиляторов разработаны с цветной кодировкой проводов питания. Красный провод разъема
питания - положительный контакт и требует +12 В напряжения. Черный провод - контакт
заземления.
1
CPU_FAN:
SYS_FAN:
№ контакта Пояснения
1
GND (заземление)
2
+12V / Контроль
оборотов
3
Контакт датчика
4
Контроль скорости
вращения
№ контакта Пояснения
1
GND (заземление)
2
+12V
3
Контакт датчика
4
Reserve
№ контакта Пояснения
1
GND (заземление)
2
+12V
3
NC
