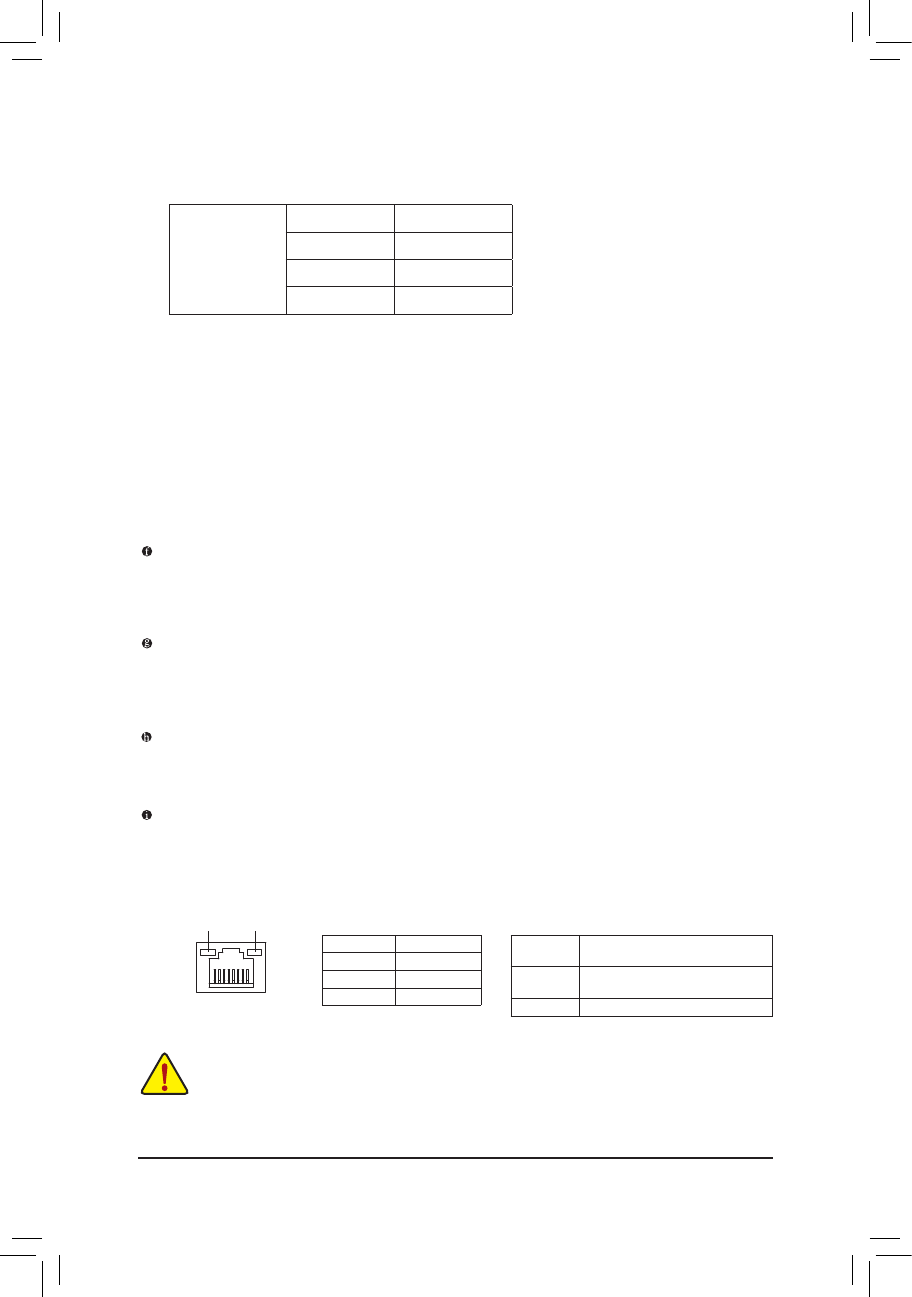

- 15 -
Инсталляция апаратного обеспечения
Оптический выход S/PDIF
Разъем предназначен для вывода цифрового аудиосигнала на акустическую систему или
внешние устройства обработки аудиоконтента (требуется специальный оптический кабель).
Прежде чем использовать этот разъем, убедитесь в том, что все звенья аудиоподсистемы
способны взаимодействовать между собой средствами S/PDIF-интерфейса.
Порт IEEE 1394a
Порт IEEE 1394 поддерживает спецификацию IEEE 1394a и предоставляет возможность
подключать к ПУ высокоскоростные устройства в режиме hotplug (т.н. "горячая замена" -
подключение/отключение устройства к системе без необходимости отключения ПК). Используйте
этот порт для подключения периферийных устройств с интерфейсом IEEE 1394.
Порт eSATA
Порт eSATA с поддержкой устройств SATAII и SATAI стандартов со скоростью обменна данными
3Гбит/с и 1,5 Гбит/с соответственно. Используйте порт для подключения внешних устройств SATA
или SATA мультипликатора.
Сетевая розетка RJ-45
Порт сетевого гигабитного LAN-интерфейса (Gigabit Ethernet LAN, пропускная способность до
1 Гбит/с). В таблице приведены возможные состояния LAN-порта, о которых информируют два
светодиодных индикатора на разъеме.
A. Двухмониторная конфигурация:
Материнская плата снабжена тремя портами для вывода видеосигнала: DVI-D, HDMI и D-Sub. В
приведенной ниже таблице указаны возможные комбинации их использования.
•
Прежде чем извлечь кабель из сетевой розетки RJ-45 на задней панели системной платы,
отключите кабель от сетевого устройства/розетки на другом конце кабеля, а уже затем
отключите его от разъема на системной плате.
•
Удалять LAN-кабель из сетевой розетки RJ-45 следует аккуратно, в направлении,
перпендикулярном задней стенке корпуса ПК (не раскачивая и не изгибая).
B. Воспроизведение HD DVD и Blu-ray:
Для полноценного качества воспроизведения HD DVD и Blu-Ray дисков рекомендуется соблюдать
минимальные системные требования (или лучше), приведенные ниже.
•
Память: Два модуля DDR2 800 МГц по 1 ГБ в двухканальном режиме
•
Настройки BIOS: Минимум 256 МБ для значения UMA Frame Buffer Size (для подробной
информации обратитесь к Главе 2, BIOS Setup -> "Advanced BIOS Features").
•
ПО для воспроизведения видео: CyberLink PowerDVD 8.0 или выше.
•
Монитор(ы), совместимые с HDCP.
Двухмониторная Использование Поддерживается
DVI-D + D-Sub
Да
DVI-D + HDMI
Нет
HDMI + D-Sub
Да
Индикатор активности LAN-порта
Индикатор LAN-соединения/Скорость
Индикатор
активности
LAN-порта
Индикатор LAN-
соединения/
Скорость
Порт LAN-интерфейса
Состояние
Пояснения
Оранжевый
1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора
Пояснения
Мигает
Осуществляется прием и передача
данных
Выключен
Прием и передача данных отсутствуют
