- 21 -
Инсталляция аппаратного обеспечения

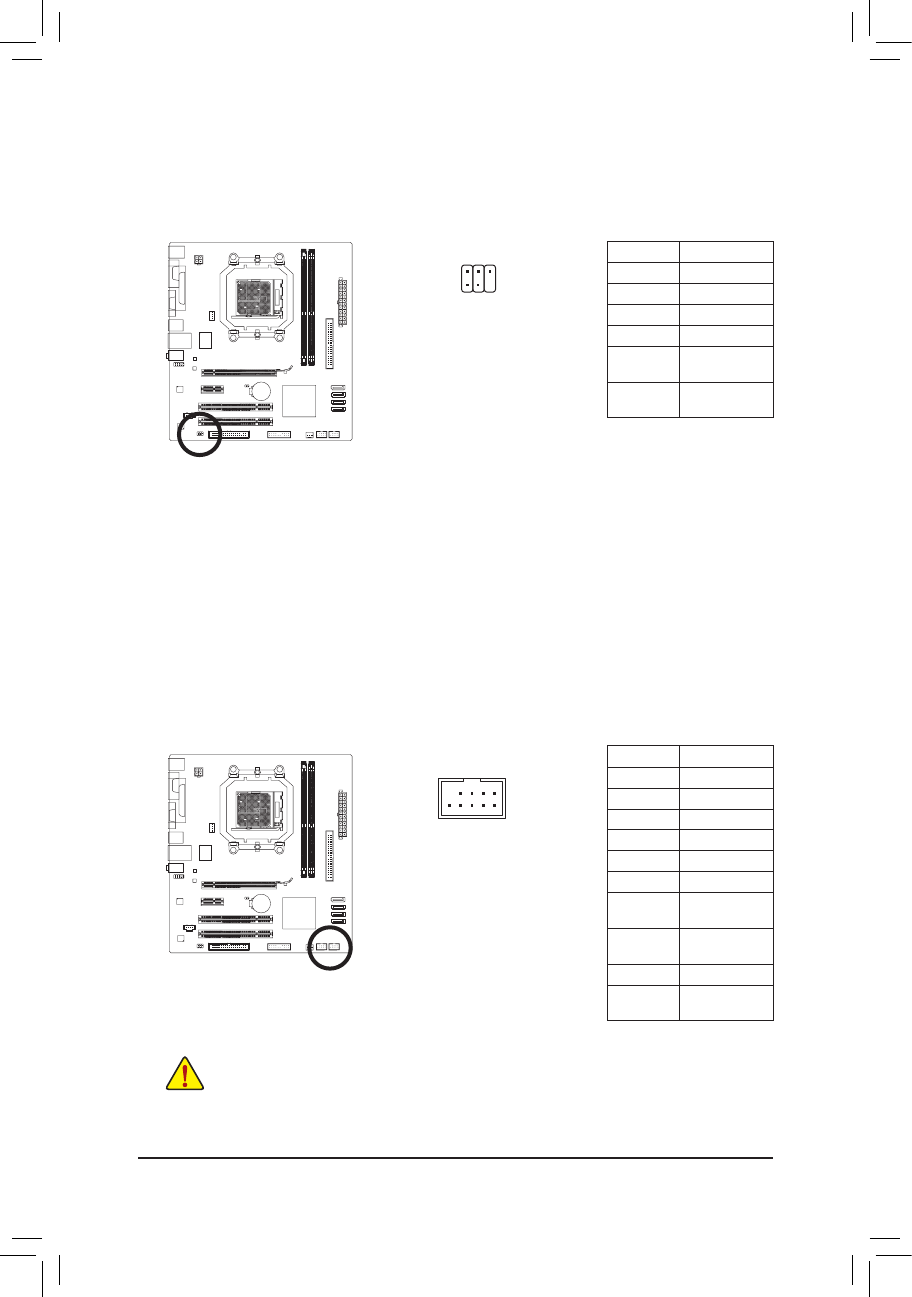

12) F_USB1/F_USB2 (Разъемы USB-интерфейса)
Эти разъемы удовлетворяют требованиям спецификации USB 2.0/1.1 Каждый USB-разъем
на плате поддерживает подключение двух USB-портов на выносной планке. По вопросам
приобретения выносных планок обратитесь к локальному дилеру.
Не подключайте в USB-разъемы на системной плате 10-контактные разъемы IEEE 1394
•
на выносных планках
Чтобы исключить риск повреждения оборудования, перед тем как инсталлировать
•
выносную планку с USB-разъемами, выключите ПК и отсоедините силовой кабель от
блока питания.
DEBUG
PORT
G.QBOFM
10
9
2
1
5
1
6
2
№ контакта Пояснения
1
Питание
2
Нет контакта
3
SPDIF
4
SPDIFI
5
GND
(контакт Земля)
6
GND
(контакт Земля)
№ контакта Пояснения
1
Питание (5В)
2
Питание (5В)
3
USB DX-
4
USB DY-
5
USB DX+
6
USB DY+
7
GND
(контакт Земля)
8
GND
(контакт Земля)
9
Нет контакта
10
Не
используется
11) SPDIF_IO (Разъем "Вход" S/PDIF-интерфейса)
Группа контактов предназначена для подключения разъема "Вход" цифрового аудиоинтерфейса
S/PDIF и предполагает наличие специального оптического кабеля. По вопросам приобретения
оптического кабеля обратитесь к локальному дилеру.
