Инсталляция аппаратного обеспечения

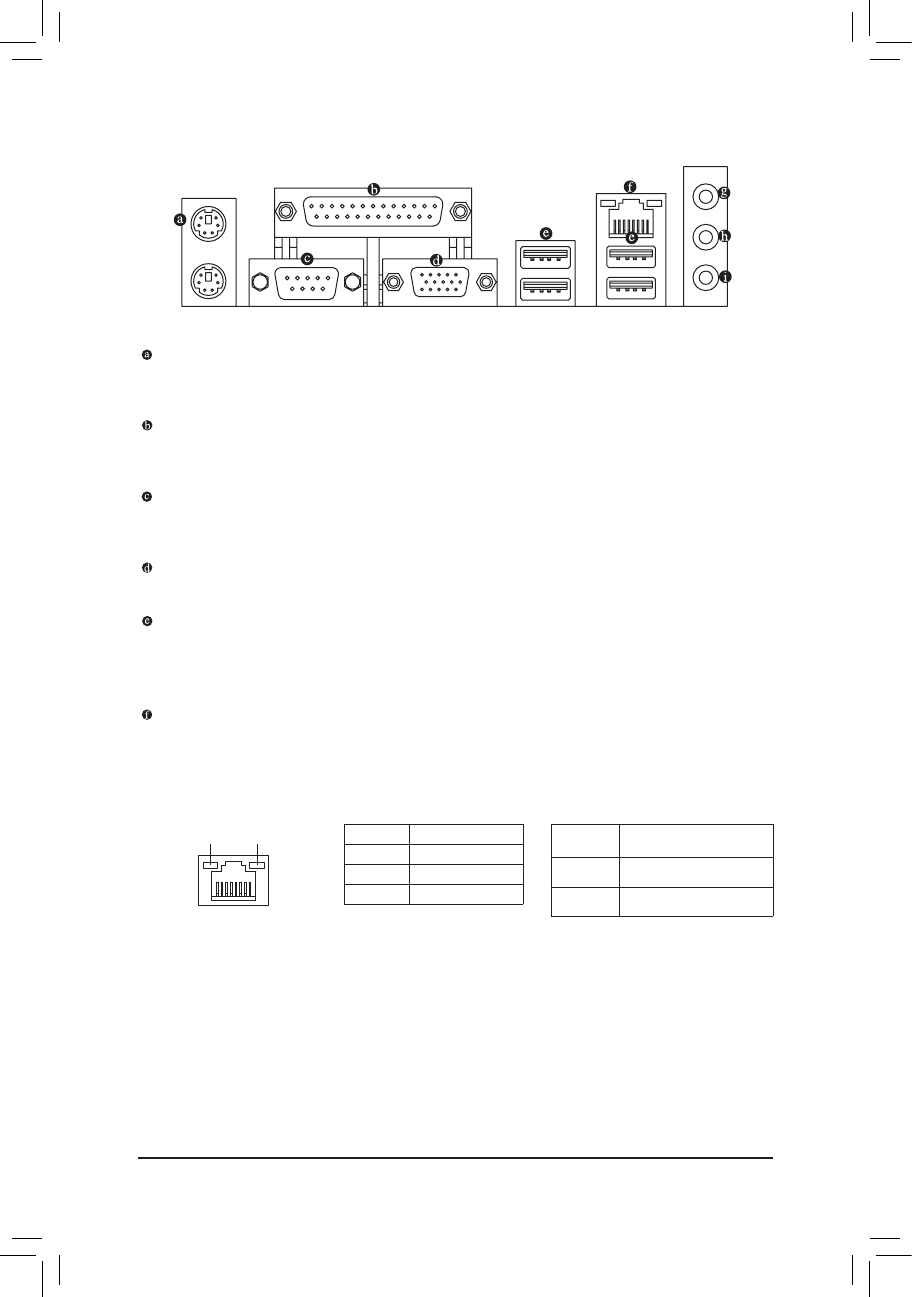

1-6 Интерфейсные разъемы на задней панели
PS/2 разъем клавиатуры или мыши
Используйте верхний порт (зеленый) для подключения PS/2 для п одключения мыши, а нижний порт
(фиолетовый) для подключения PS/2 для клавиатуры.
Параллельный порт
Используйте этот разъем для подключения таких устройств как принтер, сканер и других.
Параллельный разъем также называют принтерным разъемом.
Последовательный COM порт
Используйте этот разъем для подключения таких устройств как мышь, модем и другой
периферии.
Разъем D-Sub
Разъем предназначен для подключения монитора средствами интерфейса D-Sub.
Разъем USB
USB разъем поддерживает спецификацию USB 2.0/1.1 и предназначен для подключения
клавиатуры, мыши, принтера, флэш-накопителей и др. периферийных устройств с USB-
интерфейсом.
Сетевая розетка RJ-45
Разъем сетевого LAN-интерфейса позволяет устанавливать соединение со скоростью до 100
Мбит/с. В таблице приведены возможные состояния LAN-Разъема, о которых информируют два
светодиодных индикатора на розетке.
Индикатор активности LAN-порта:
Индикатор LAN-соединения/Скорость:
Индикатор
активности
LAN-порта
Индикатор
LAN-соединения/
Скорость
Порт LAN-интерфейса
Состояние Скорость
Оранжевый 1 Гбит/с
Зеленый
100 Мбит/с
Выключен
10 Мбит/с
Активность
индикатора Скорость
Мигает
Осуществляется прием и
передача данных
Выключен
Прием и передача данных
отсутствуют
