- 19 -
Инсталляция аппаратного обеспечения
PW
•
(Кнопка питания, Красный):
Подключите провода системной кнопки Power к соответствующим контактам на фронтальной
панели. При желании эту кнопку можно сконфигурировать на выключение ПК определенный
образом (за дополнительной информацией обратитесь к Главе 2, разделы BIOS Setup и Power
management Setup)
SPEAK
•
(Динамик, Оранжевый):
Подключите кабель динамика ПК к соответствующим контактам на фронтальной панели.
Во время старта системы динамик оповещает пользователя об этапах загрузки с помощью
специальных звуковых сигналов. Один короткий сигнал означает успешную загрузку ПК.
Если на этапе прохождения процедуры POST возникают проблемы пользователь услышит
характерные сигналы различной продолжительности. Дополнительная информация о сигнала
динами размещена в Главе 5 "Устранение неисправностей".
HD
•
(Индикатор активности жесткого диска, Синий):
Подключите провода индикатора активности жесткого диска к соответствующим контактам на
фронтальной панели. Свечение индикатора соответствует передачи данных (операция чтения/
записи).
RES
•
(Кнопка перезагрузки, Зеленый):
Подключите провода системной кнопки Reset к соответствующим контактам на фронтальной
панели. Нажатие кнопки Reset на передней панели корпуса ПК приводит к перезагрузке
компьютера.
CI
• (Датчик вскрытия корпуса, Серый):
Подключите кабель датчика вскрытия корпуса к соответствующим контактам на фронтальной
панели. Данная функция работает на ПК, корпус которых оснащен соответствующим датчиком.
MSG/PWR
•
(Индикаторы /Power/Sleep LED, Желтый/Розовый):
Подключите индикатор статуса системы к разъему фронтальной
панели. После включения системы светодиодный индикатор начнет
светиться. Когда система находится в режиме S1, индикатор
мигает. Светодиодный индикатор полностью отключается в те
моменты, когда система переходит в режимы S3/S4 или полностью
выключена (режим S5).
Дизайн фронтальной панели у различных шасси (корпус ПК) может отличаться друг от
друга. По умолчанию на фронтальной панели представлены группы контактов динамика,
кнопок Power, Reset, индикатора активности жесткого диска и др. После подключения всех
проводов еще раз проверьте полярность перед включением ПК.
Статус
системы
Светодиодный
индикатор
S0
Включен
S1
Мигает
S3/S4/S5
Выключен

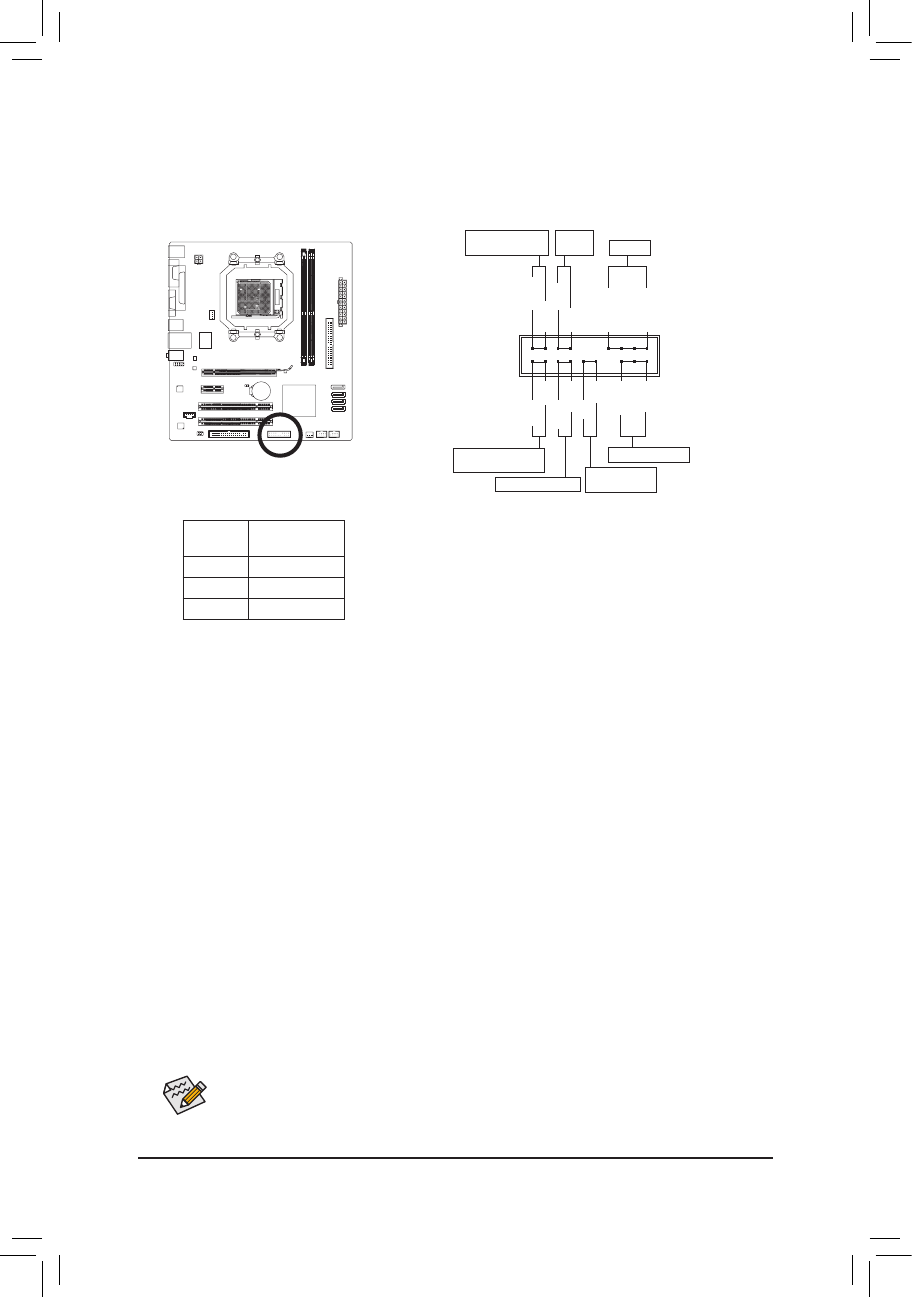

8) F_PANEL (Разъем фронтальной панели)
Подключите к контактной группе F_PANEL кнопки Power switch (Питание), Reset (Перезагрузка),
датчик вскрытия корпуса (Chassis intrusion), а также индикатор статуса шасси системного блока и
Speaker (Динамик), соблюдая полярность согласно инструкции (см. рис.).
Индикатор питания
DEBUG
PORT
G.QBOFM
1
2
19
20
CI-
CI+
PWR-
PWR+
MSG-
PW
-
SPEAK+
SPEAK-
MSG+
PW+
Индикаторы /Power/
Sleep LED
Динамик
Кнопка
питания
HD-
RES+
HD+
RES-
Индикатор активности
жесткого диска
Кнопка перезагрузки
Датчик вскрытия
корпуса
