- 15 -
Инсталляция аппаратного обеспечения

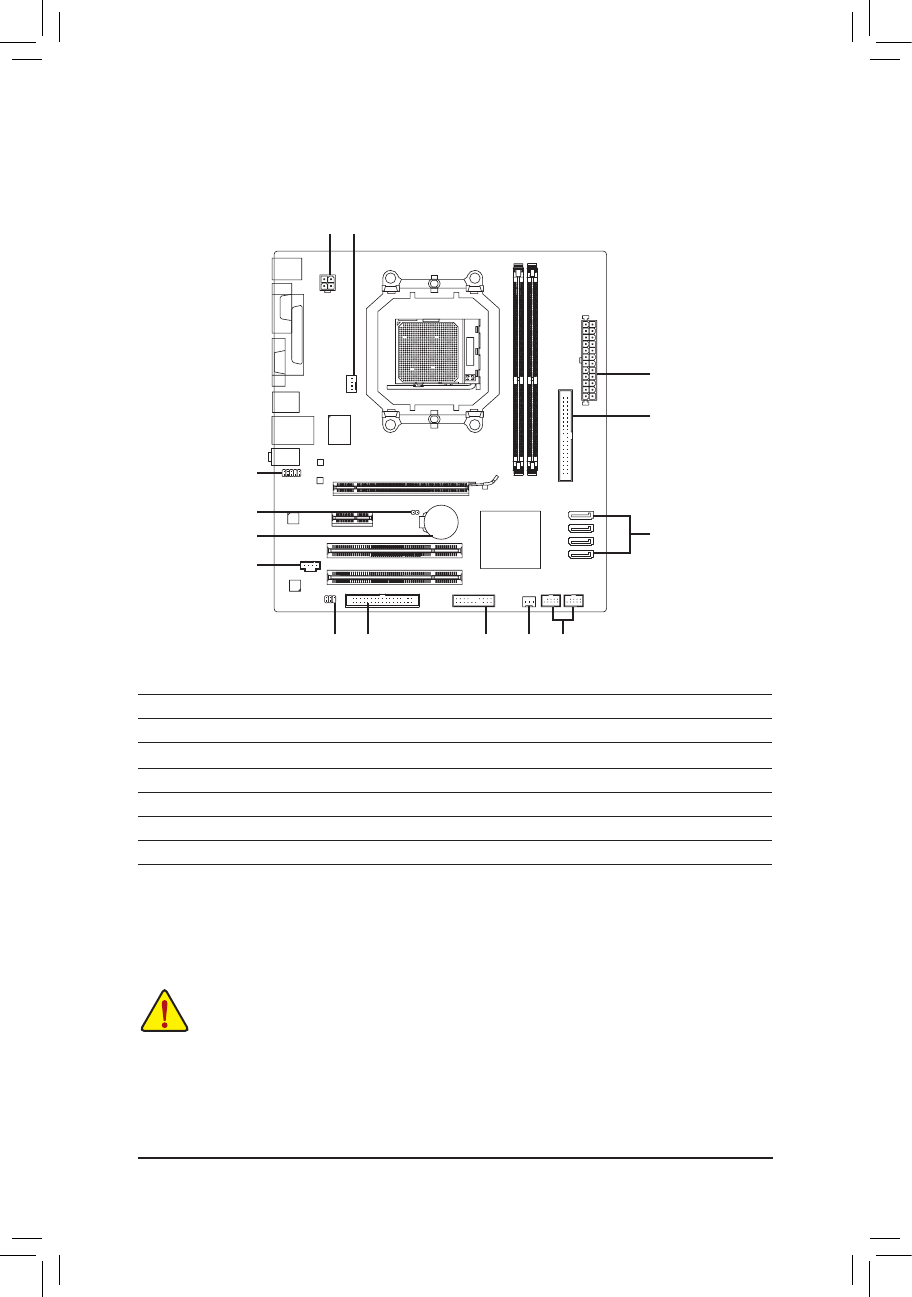

1-7 Внутренние интерфейсные разъемы
1
9
10
5
8
12
7
6
2
11
14
13
3
4
1)
ATX_12V
8) F_PANEL
2)
ATX
9) F_AUDIO
3)
CPU_FAN
10) CD_IN
4)
SYS_FAN
11) SPDIF_IO
5)
FDD
12) F_USB1/F_USB2
6)
IDE
13) CLR_CMOS
7)
SATA2_0/1/2/3
14) BAT
До подключения внешних устройств внимательно прочитайте следующую инструкцию:
До подключения устройства, убедитесь в том, что контактная группа разъема его
•
интерфейса совместима с соответствующим разъемом на системной плате.
Чтобы исключить риск повреждения оборудования, до начала процедуры инсталляции
•
нового устройства выключите ПК и отсоедините силовой кабель от блока питания.
По завершении процедуры инсталляции устройства до включения ПК убедитесь в том,
•
что все интерфейсные и иные кабели подключены к системной плате должным образом,
после чего еще раз проверьте надежность соединений.
