Инсталляция аппаратного обеспечения
- 18 -

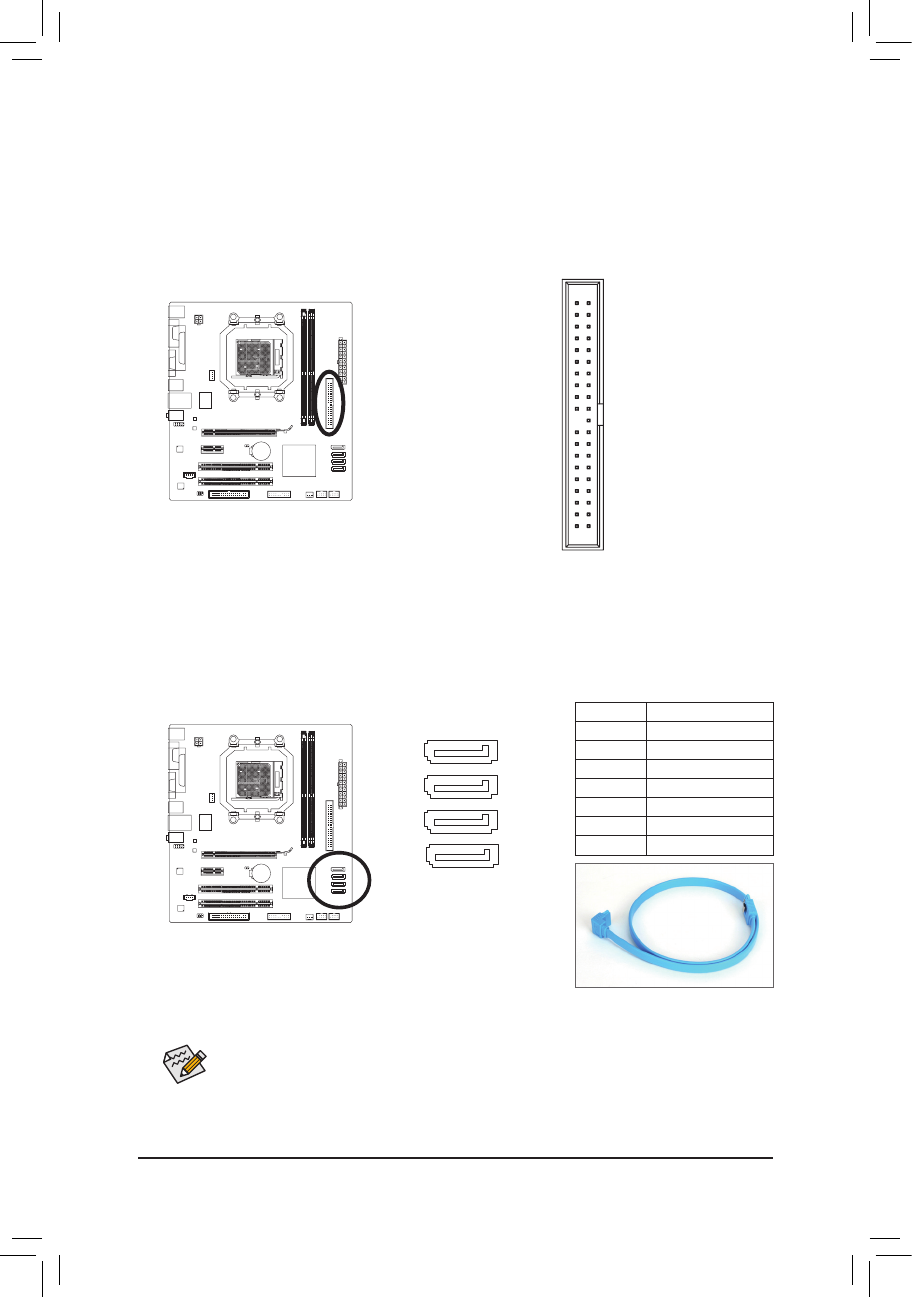

6) IDE (Разъем IDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
(Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.)
2
40
1
39
7) SATA2_0/1/2/3 (Разъемы пропускная способность SATA-интерфейса 3 Гбит/с)
Разъем SATA соответствует спецификации SATA 2.0, совместим со спецификацией SATA 1.0
(пиковая пропускная способность 3 Гбит/с и 1,5 Гбит/с соответственно). Каждый SATA-разъем на
плате обеспечивает подключение одного SATA-устройства. Контроллер чипсета NVIDIA
®
GeForce
7025/nForce 630a предоставляет возможность организовать для дисковой подсистемы RAID-
массив уровня 0, 1, 5, 10 или JBOD. Дополнительная информация о конфигурировании RAID-
массива размещена в Главе 5, "Конфигурирование SATA жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в
•
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при
•
этом общее количество жестких дисков должно быть нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом
•
общее количество жестких дисков установленных в системе должно быть четным.
DEBUG
PORT
G.QBOFM
7
1
SATA2_3
SATA2_2
DEBUG
PORT
G.QBOFM
7
1
SATA2_1
DEBUG
PORT
G.QBOFM
7
1
SATA2_0
DEBUG
PORT
G.QBOFM
7
1
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
№ контакта Пояснения
1
GND (контакт Земля)
2
TXP
3
TXN
4
GND (контакт Земля)
5
RXN
6
RXP
7
GND (контакт Земля)
