- 27 -

Hardware Installation

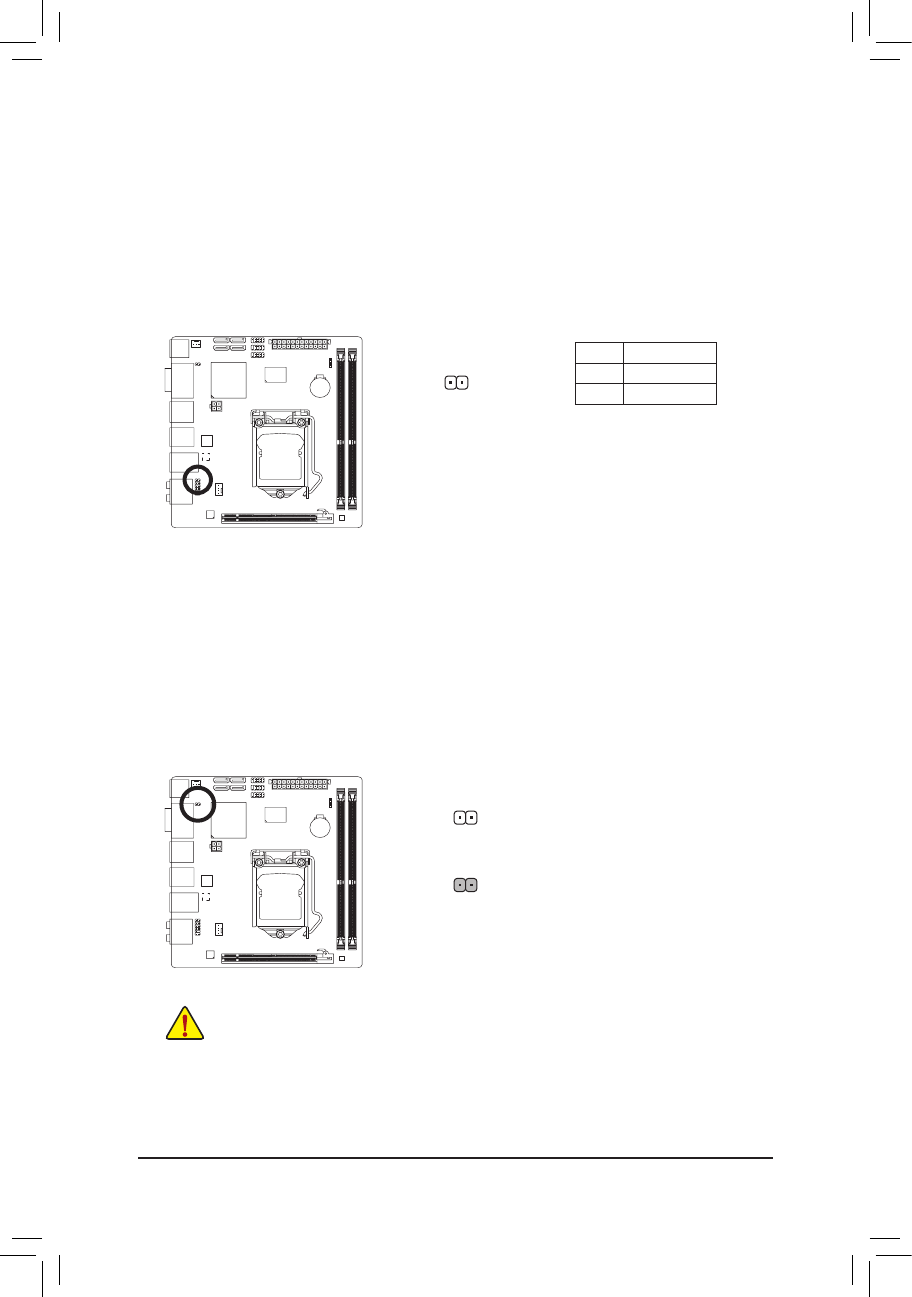

11)  SPDIF_O (S/PDIF Out Header)

This header supports digital S/PDIF Out and connects a S/PDIF digital audio cable (provided by expan-
sion cards) for digital audio output from your motherboard to certain expansion cards like graphics cards
and sound cards. For example, some graphics cards may require you to use a S/PDIF digital audio cable
for  digital  audio  output  from  your  motherboard  to  your  graphics  card  if  you  wish  to  connect  an  HDMI
display to the graphics card and have digital audio output from the HDMI display at the same time. For
information  about connecting  the S/PDIF digital  audio  cable,  carefully  read the manual  for your expan-
sion card.

1

Pin No.

Definition

1

SPDIFO

2

GND

12)  CLR_CMOS (Clearing CMOS Jumper)

Use  this  jumper  to  clear  the  CMOS  values  (e.g.  date  information  and  BIOS  configurations)  and  reset

the CMOS values to factory defaults. To clear the CMOS values, place a jumper cap on the two pins to
temporarily  short  the  two  pins  or  use  a  metal  object  like  a  screwdriver  to  touch  the  two  pins  for  a  few
seconds.

Always turn off your computer and unplug the power cord from the power outlet before clear-

•

ing the CMOS values.
After clearing the CMOS values and before turning on your computer, be sure to remove the

•

jumper cap from the jumper. Failure to do so may cause damage to the motherboard.
After  system  restart,  go  to  BIOS  Setup  to  load  factory  defaults  (select

•

Load  Optimized  De-

faults

)  or  manually  configure  the  BIOS  settings  (refer  to  Chapter  2,  "BIOS  Setup,

"  for  BIOS

configurations).

Open: Normal

Short: Clear CMOS Values
