- 24 -

Hardware Installation

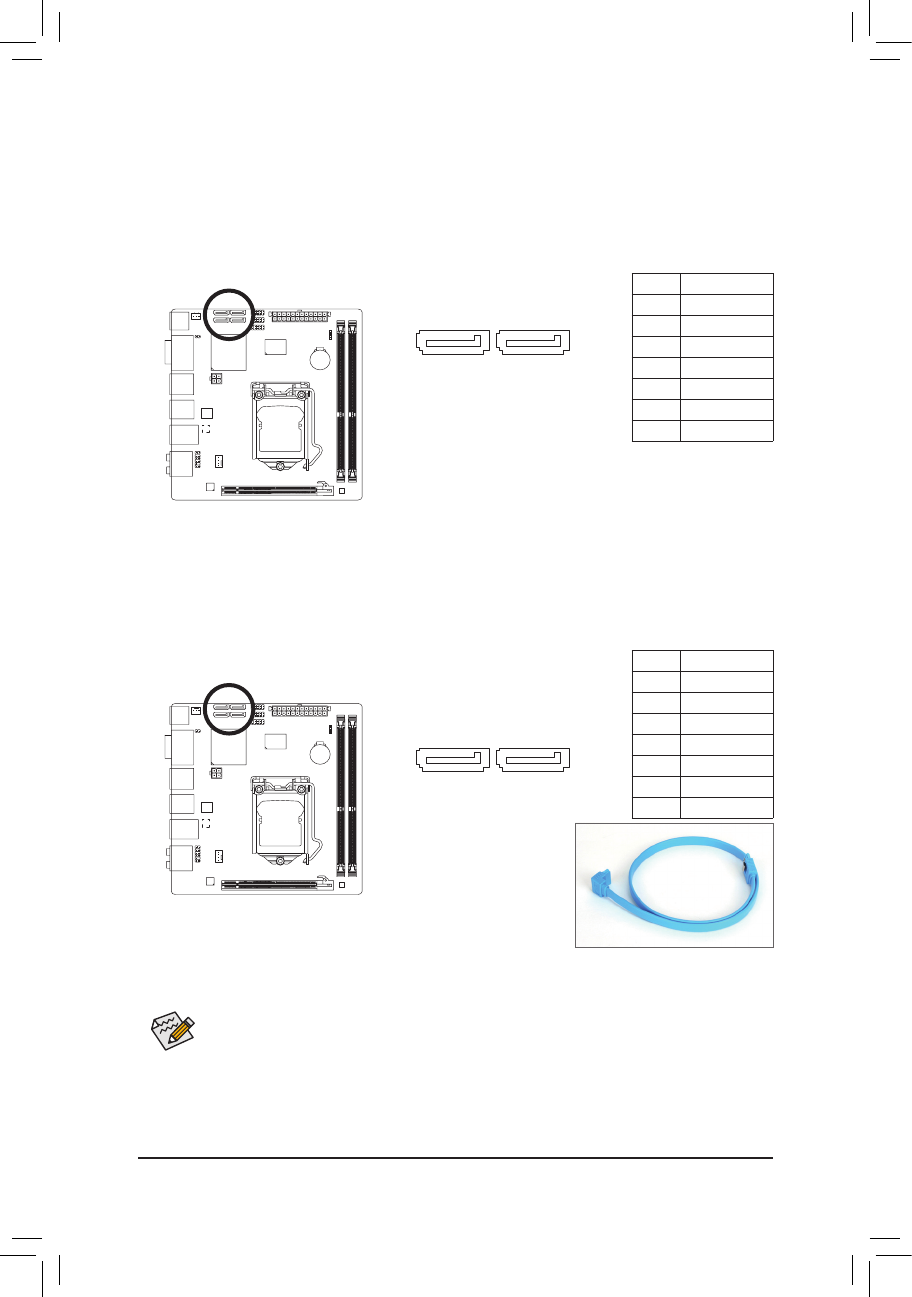

6)  SATA3_0/1 (SATA 6Gb/s Connectors, Controlled by H67 Chipset)

The SATA connectors conform to SATA 6Gb/s standard and are compatible with SATA 3Gb/s and SATA
1.5Gb/s  standard.  Each  SATA  connector  supports  a  single  SATA  device.  The  SATA3_0  and  SATA3_1
connectors  support  RAID  0  and  RAID  1.  RAID  5  and  RAID  10  can  be  implemented  on  the  two  con-
nectors  with  the  SATA2_2/3  and  eSATA  connectors

(Note)

.  Refer  to  Chapter  5,  "Configuring  SATA  Hard

Drive(s)," for instructions on configuring a RAID array.

DEBUG

PO

RT

G.QBOFM

DEBUG

PO

RT

G.QBOFM

1

7

SATA3_0

SATA3_1

Pin No.

Definition

1

GND

2

TXP

3

TXN

4

GND

5

RXN

6

RXP

7

GND

7)  SATA2_2/3 (SATA 3Gb/s Connectors, Controlled by H67 Chipset)

The SATA connectors conform to SATA 3Gb/s standard and are compatible with SATA 1.5Gb/s standard.
Each SATA connector supports a single SATA device. The H67 Chipset supports RAID 0, RAID 1, RAID

5 and RAID 10. Refer to Chapter 5, "Configuring SATA Hard Drive(s)," for instructions on configuring a

RAID array.

DEBUG

PO

RT

G.QBOFM

DEBUG

PO

RT

G.QBOFM

1

7

SATA2_2

SATA2_3

Please  connect  the  L-shaped  end  of

the  SATA  cable  to  your  SATA  hard

drive.

Pin No.

Definition

1

GND

2

TXP

3

TXN

4

GND

5

RXN

6

RXP

7

GND

A  RAID  0  or  RAID  1  configuration  requires  at  least  two  hard  drives.  If  more  than  two  hard

•

drives are to be used, the total number of hard drives must be an even number.

A  RAID  5  configuration  requires  at  least  three  hard  drives.  (The  total  number  of  hard  drives

•

does not have to be an even number.)

A RAID 10 configuration requires four hard drives.

•

(Note)  When  a  RAID  set  is  built  across  the  SATA  6Gb/s  and  SATA  3Gb/s  channels,  the  system  perfor-

mance of the RAID set may vary depending on the devices being connected.
