Hardware Installation

- 26 -

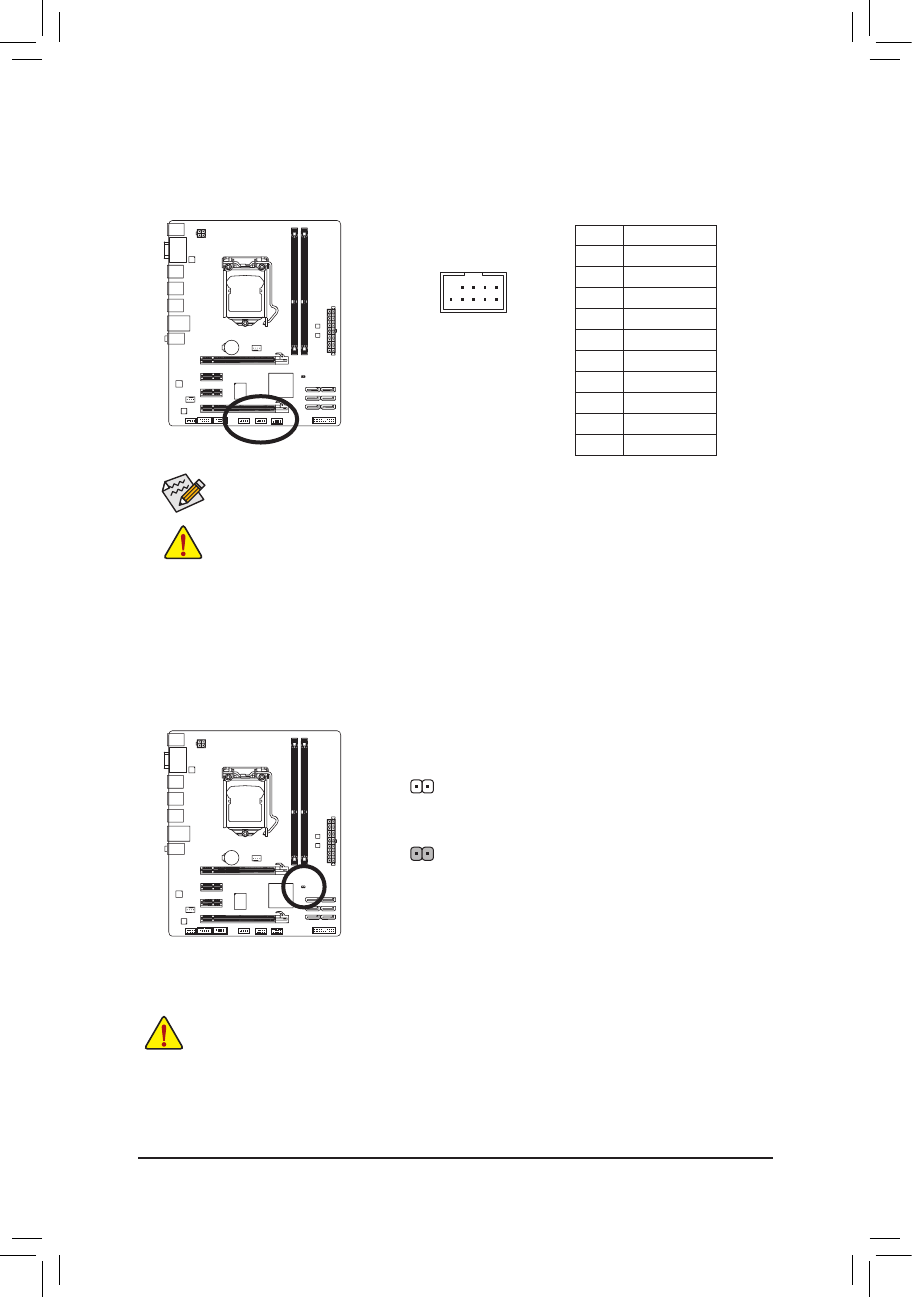

11)  F_USB1/F_USB2/F_USB3 (USB Headers)

The headers conform to USB 2.0/1.1 specification. Each USB header can provide two USB ports via an

optional USB bracket. For purchasing the optional USB bracket, please contact the local dealer.

DEBUG

PORT

G.QBOFM

10

9

2

1

Pin No.  Definition

  1

Power (5V)

  2

Power (5V)

  3

USB DX-

  4

USB DY-

  5

USB DX+

  6

USB DY+

  7

GND

  8

GND

  9

No Pin

  10

NC

Do not plug the IEEE 1394 bracket (2x5-pin) cable into the USB header.

•

Prior  to  installing  the  USB  bracket,  be  sure  to  turn  off  your  computer  and  unplug  the  power

•

cord from the power outlet to prevent damage to the USB bracket.

When the system is in S4/S5 mode, only the USB ports routed to the F_USB1 header can sup-
port the ON/OFF Charge function.

12)  CLR_CMOS (Clearing CMOS Jumper)

Use  this  jumper  to  clear  the  CMOS  values  (e.g.  date  information  and  BIOS  configurations)  and  reset

the CMOS values to factory defaults. To clear the CMOS values, place a jumper cap on the two pins to
temporarily  short  the  two  pins  or  use  a  metal  object  like  a  screwdriver  to  touch  the  two  pins  for  a  few
seconds.

Always turn off your computer and unplug the power cord from the power outlet before clearing

•

the CMOS values.

After  clearing  the  CMOS  values  and  before  turning  on  your  computer,  be  sure  to  remove  the

•

jumper cap from the jumper. Failure to do so may cause damage to the motherboard.

After system restart, go to BIOS Setup to load factory defaults (select

•

Load Optimized Defaults

)

or  manually  configure  the  BIOS  settings  (refer  to  Chapter  2,  "BIOS  Setup,"  for  BIOS  confi gura-

"  for  BIOS  confi gura-

  for  BIOS  configura

-

tions).

Open: Normal

Short: Clear CMOS Values
