Hardware Installation

- 14 -

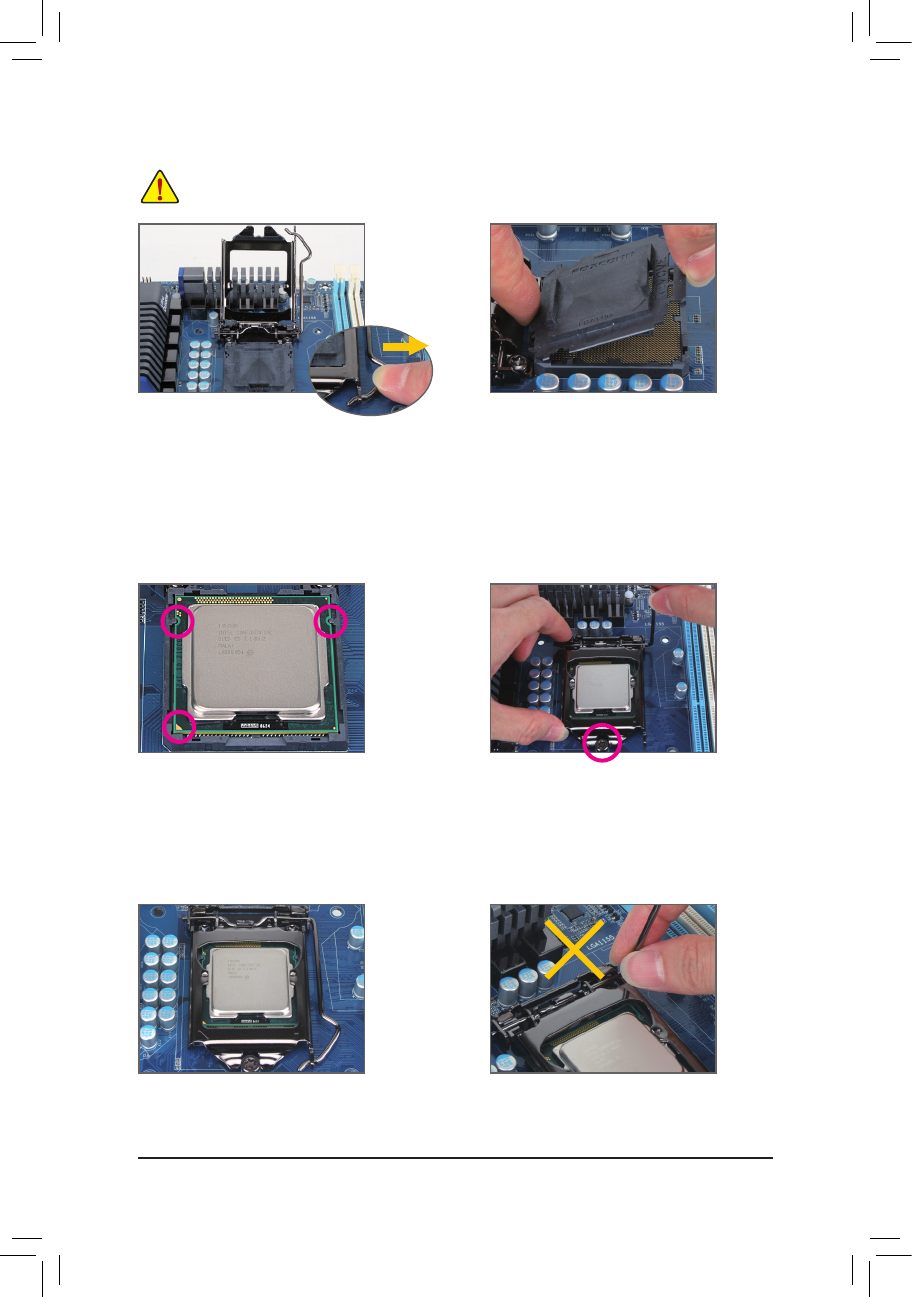

Step 1:
Gently  press  the  CPU  socket  lever  handle  down

and  away  from  the  socket  with  your  finger.  Then

completely lift the CPU socket lever and the metal
load plate will be lifted as well.

Step 3:

Hold the CPU with your thumb and index fingers.

Align the CPU pin one marking (triangle) with the
pin  one  corner  of  the  CPU  socket  (or  you  may
align the CPU notches with the socket alignment
keys) and gently insert the CPU into position.

Step 5:
Push  the  CPU  socket  lever  back  into  its  locked
position.

Step 4:
Once  the  CPU  is  properly  inserted,  use  one
hand  to  hold  the  socket  lever  and  use  the  other
to  lightly  replace  the  load  plate.  When  replacing
the  load  plate,  make  sure  the  front  end  of  the
load plate is under the shoulder screw.

NOTE:

Hold the CPU socket lever by the handle, not the
lever base portion.

Step 2:
Remove  the  CPU  socket  cover  as  shown.  Hold

your  index  finger  down  on  the  rear  grip  of  the

socket  cover  and  use  your  thumb  to  lift  up  the

front  edge  (next  to  the  "REMOVE"  mark)  and

then  remove  the  cover.  (DO  NOT  touch  socket

contacts. To  protect  the  CPU  socket,  always  re-

place the protective socket cover when the CPU

is not installed.)

B.  Follow the steps below to correctly install the CPU into the motherboard CPU socket.

Before installing the CPU, make sure to turn off the computer and unplug the power cord from
the power outlet to prevent damage to the CPU.
