- 20 -
GA-8IMMT4 Motherboard
English

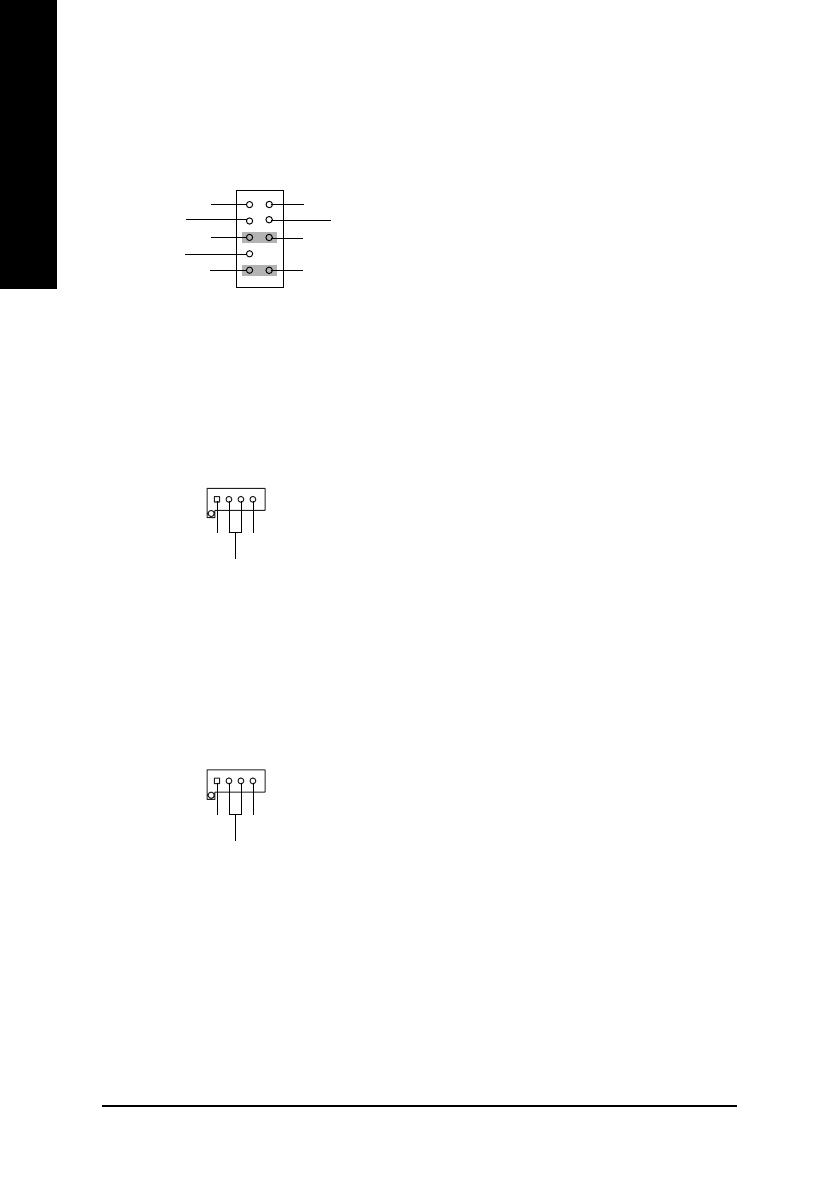

10) F_AUDIO (F_AUDIO Connector)
¾
If you want to use Front Audio connector, you
must remove 5-6, 9-10 Jumper.
In order to utilize the front audio header, your
chassis must have front audio connector. Also
please make sure the pin assigment on the
cable is the same as the pin assigment on the
MB header. To find out if the chassis you are
buying support front audio connector, please
contact your dealer.
12) AUX_IN (AUX In Connector)
11) CD_IN (CD In Connector)
1
G N D
Reserved
M I C
Rear Audio (R)
Rear Audio (L)
Front Audio (R)
Front Audio (L)
POWER
REF
1
CD-R
CD-L
G N D
1
AUX-R
AUX-L
G N D
¾
Connect CD-ROM or DVD-ROM audio out to
the connector.
¾
Connect other device (such as PCI TV Tunner
audio out) to the connector.
