- 17 -

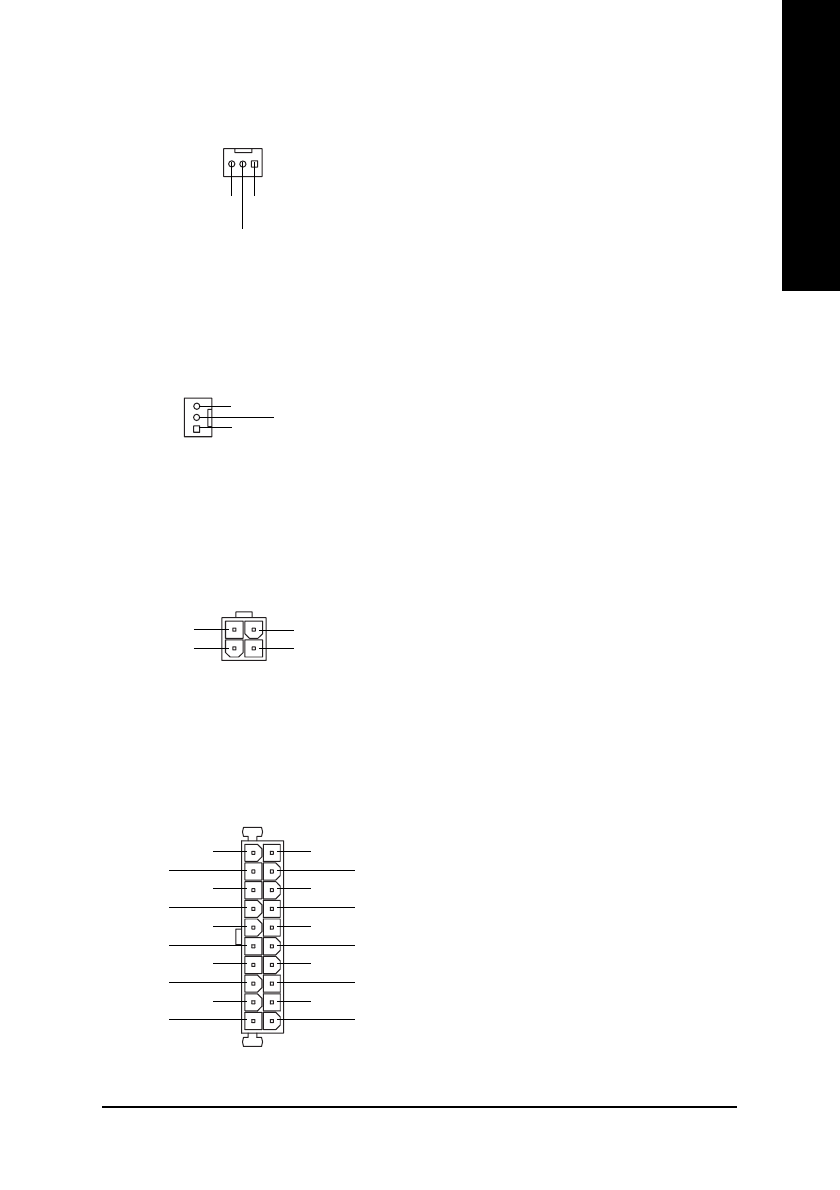

Hardware Installation Process
English
¾
This connector (ATX +12V) supplies the CPU
operation voltage (Vcore). If this "ATX+ 12V
connector" is not connected, system cannot
boot.
3) ATX_12V (+12V Power Connector)
4
+12V
G N D
+12V
G N D
3
2
1
1) CPU_FAN (CPU FAN Connector)
¾
Please note, a proper installation of the CPU
cooler is essential to prevent the CPU from
running under abnormal condition or damaged
by overheating. The CPU fan connector sup-
ports Max. current up to 600 mA.
1
+12V/Control
Sense
G N D
4) ATX (ATX Power Connector)
¾
AC power cord should only be connected to
your power supply unit after ATX power cable
and other related devices are firmly connected
to the motherboard.
PS-ON
(Soft On/Off)
3.3V
3.3V
G N D
G N D
G N D
V C C
V C C
+12V
5V SB
(Stand by +5V)
Power Good
3.3V
G N D
G N D
G N D
V C C
-5V
-12V
G N D
V C C
20
1
2) SYS_FAN (System FAN Connector)
+12V/Control
Sense
G N D
1
¾
This connector allows you to link with the cool-
ing fan on the system case to lower the system
temperature.
