- 19 -
Hardware Installation Process
English

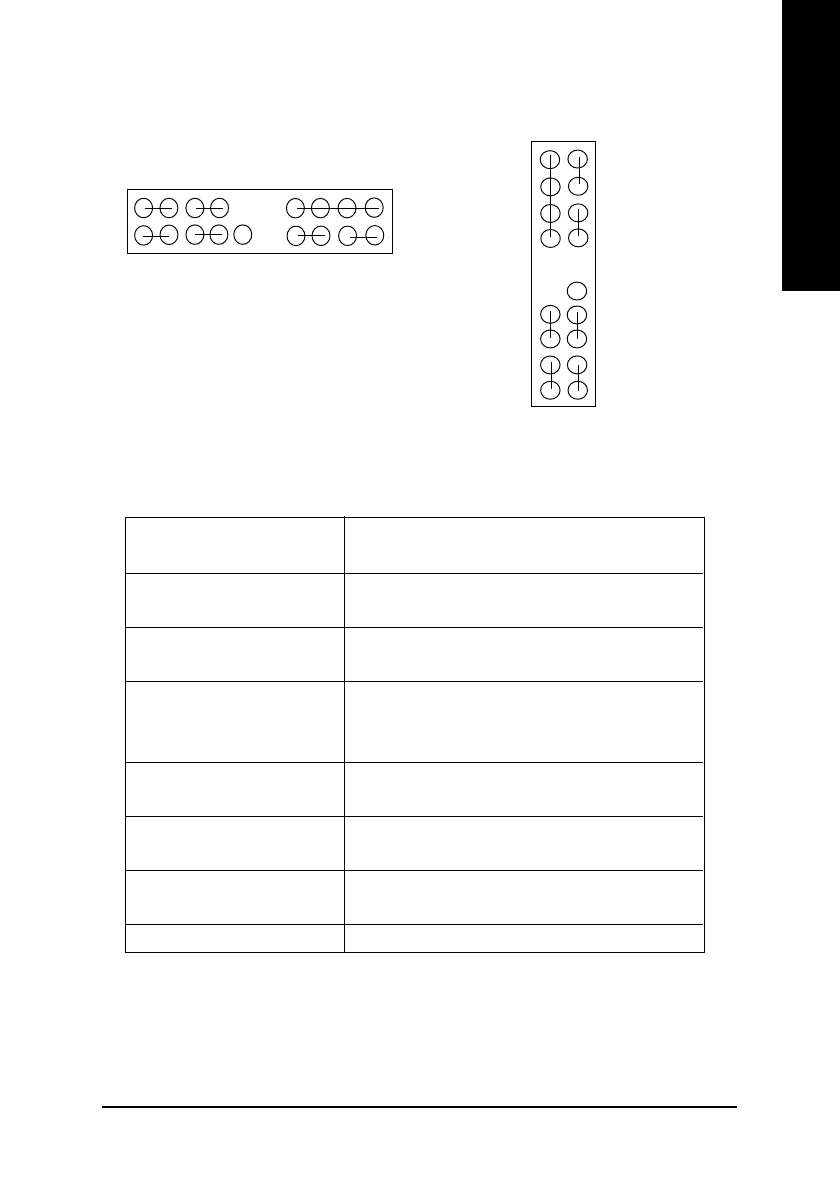

9) F_PANEL (2x10 Pins Connector)
¾
Please connect the power LED, PC speaker, reset switch and power switch etc of your chassis
front panel to the F_PANEL connector according to the pin assignment above.
GN (Green Switch)
Open: Normal Operation
Close: Entering Green Mode
GD (Green LED)
Pin 1: LED anode(+)
Pin 2: LED cathode(-)
HD (IDE Hard Disk Active LED) Pin 1: LED anode(+)
Pin 2: LED cathode(-)
SPK (Speaker Connector)
Pin 1: VCC(+)
Pin 2- Pin 3: NC
Pin 4: Data(-)
RES (Reset Switch)
Open: Normal Operation
Close: Reset Hardware System
PW (Soft Power Connector)
Open: Normal Operation
Close: Power On/Off
MSG(Message LED/Power/
Pin 1: LED anode(+)
Sleep LED)
Pin 2: LED cathode(-)
N C
N C
HD+
MSG+
2
20
1
19
GD-
PW-
PW+
RST+
SPK+
SPK-
1
RST
-
HD-
GD+
MSG-
GN-
GN+
NC
1
In PCB ver. 1.0
1
1
1
1
1
In PCB ver. 1.1
M S G +
2
20
1
19
GD-
PW-
PW+
RST-
SPK+
SPK-
1
RST+
HD-
MSG-
GN-
G N +
N C
1
1
1
1
1
1
HD+
GD+
