GA-8IMMT4 Motherboard
English
Step 4: Connect ribbon cables, cabinet wires and power
supply

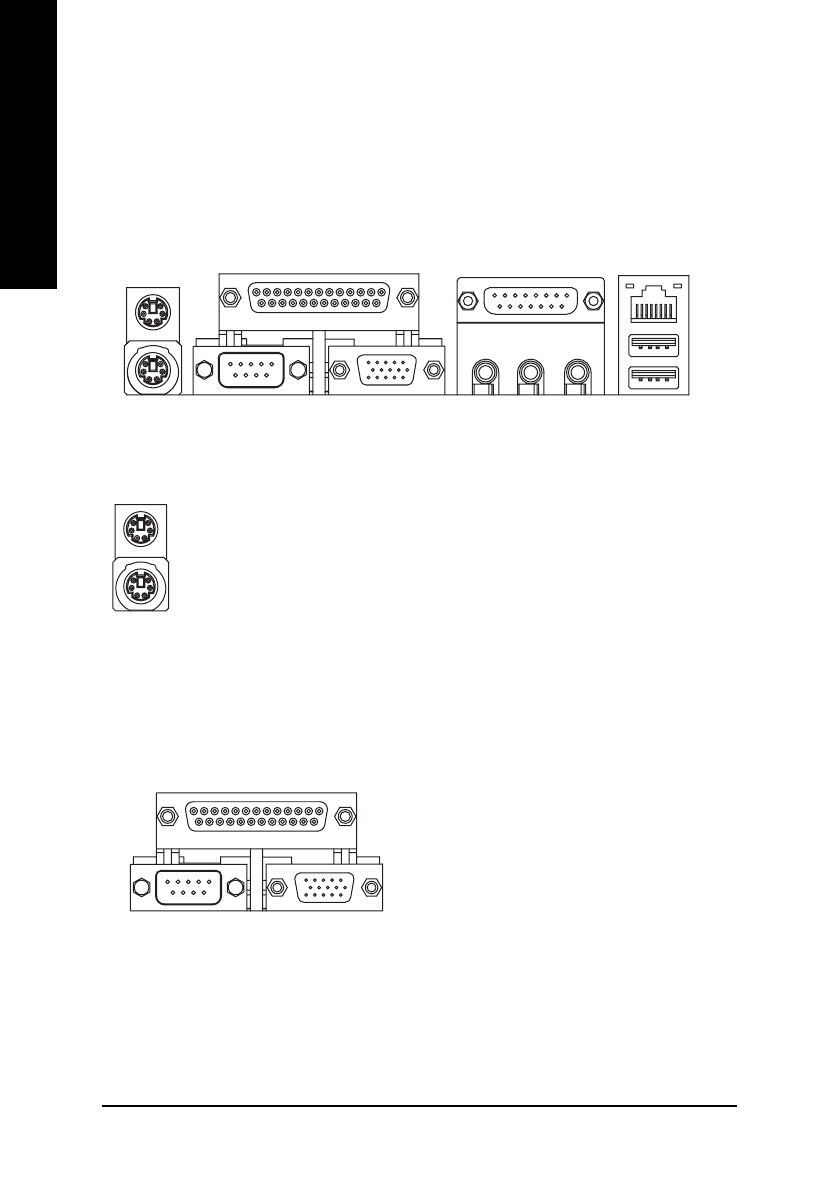

Step4-1 : I/O Back Panel Introduction
X
X
X
X
X
PS/2 Keyboard and PS/2 Mouse Connector
Y
Y
Y
Y
Y
Parallel Port, Serial Ports and VGA port (LPT/COMA/VGA)
PS/2 Mouse Connector
(6 pin Female)
PS/2 Keyboard Connector
(6 pin Female)
¾
This connector supports standard PS/2
keyboard and PS/2 mouse.
¾
This motherboard supports 1 standard COM
port, 1 LPT port and 1 VGA port. Device like
printer can be connected to LPT port; mouse
and modem etc. can be connected to COM
port.
X
Y
Z
[
\
Parallel Port
(25 pin Female)
C O M A
V G A
Serial Port
(9 pin Male)
VGA Port
(15 pin Female)
