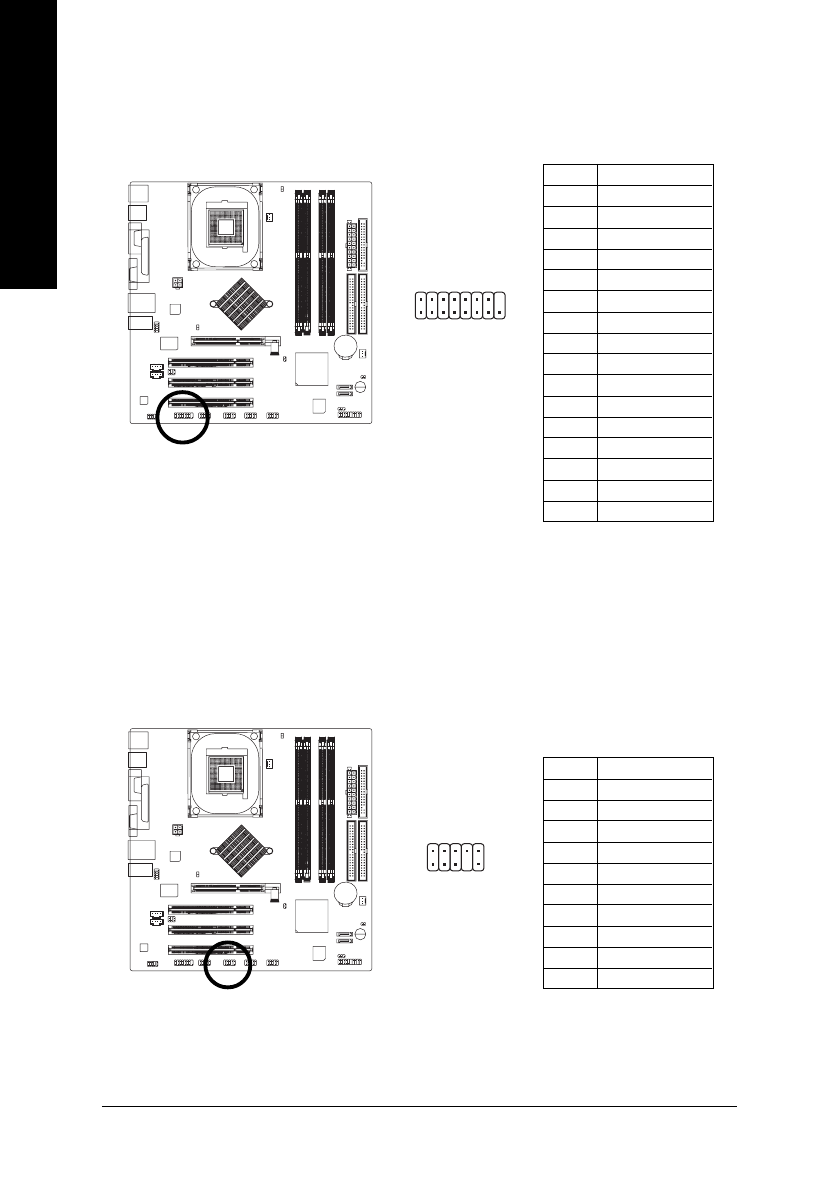

- 30 -

GA-8IG1000MK(rev. 2.0) Motherboard

English

Pin No.

Definition

1

Power

2

GRX1_R

3

GND

4

GPSA2

5

Power

6

GPX2_R

7

GPY2_R

8

MSI_R

9

GPSA1

10

GND

11

GPY1_R

12

Power

13

GPSB1

14

MSO_R

15

GPSB2

16

No Pin

20) GAME (Game Connector)

This connector supports joystick, MIDI keyboard and other relate audio devices.

21) INFO_LINK

This connector allows you to connect some external devices to provide you extra function.

1

2

Pin No.

Definition

1

SMBCLK

2

Power

3

SMBDATA

4

GPIO

5

GND

6

GND

7

No Pin

8

NC

9

+12V

10

+12V

1

10

2

9

15

16
