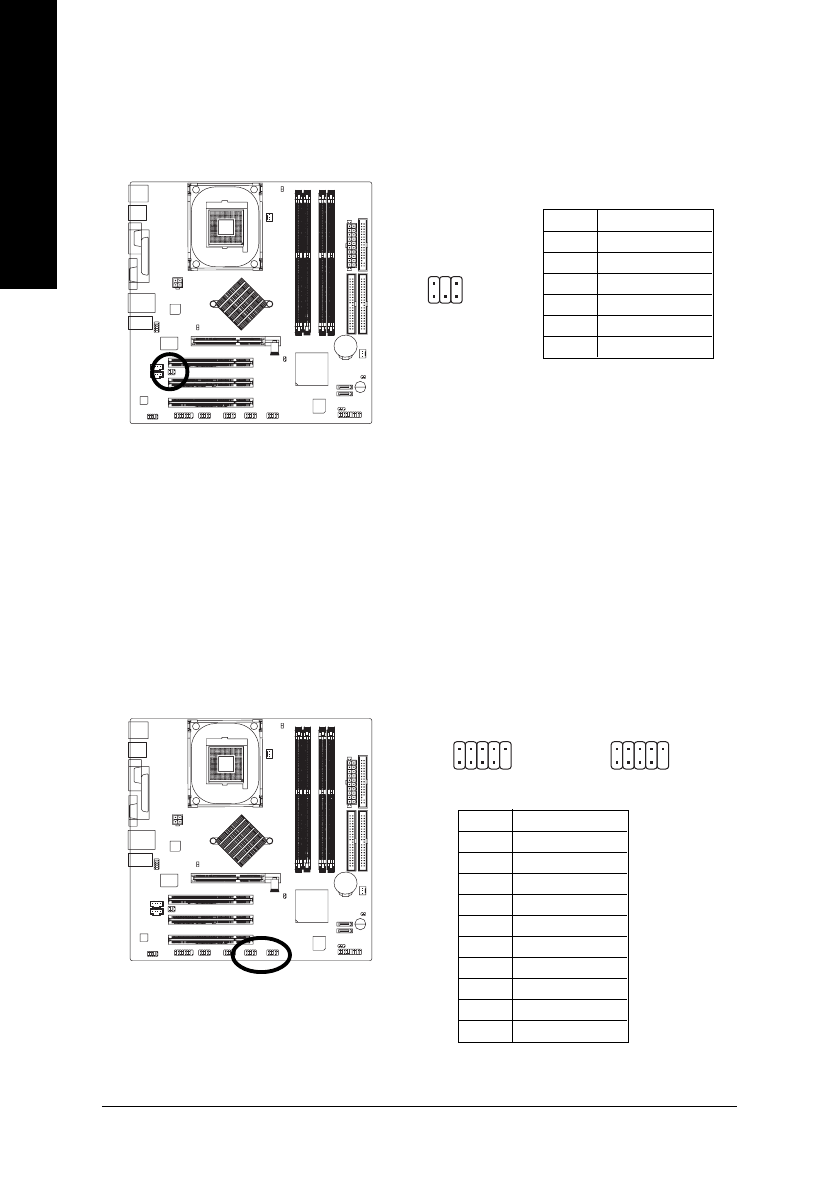

- 28 -

GA-8IG1000MK(rev. 2.0) Motherboard

English

17) F_USB1 / F_USB2 (Front USB Connector)

Be careful with the polarity of the front USB connector. Check the pin assignment while you
connect the front USB cable. Please contact your nearest dealer for optional front USB cable.

Pin No.

Definition

1

Power

2

Power

3

USB Dx-

4

USB Dy-

5

USB Dx+

6

USB Dy+

7

GND

8

GND

9

No Pin

10

NC

1

9

F_USB1

2

10

F_USB2

16) SUR_CEN (Surround Center Connector)

Please contact your nearest dealer for optional SUR_CEN cable.

Pin No.

Definition

1

SUR OUTL

2

SUR OUTR

3

GND

4

No Pin

5

CENTER_OUT

6

BASS_OUT

1

6

5

2

1

9

2

10
